Диагностика неисправностей горелок

1. Введение. Почему работа по поиску причин ближе к расследованию, чем к простой проверке

Хорошо настроенная горелка незаметна. Она просто делает свое дело, температура держится, автоматика молчит. Но стоит пламени погаснуть без явных причин, появиться запаху, вырасти расходу топлива или начаться загадочным перезапускам, и будни превращаются в расследование. Это не тот случай, когда можно наугад заменить пару деталей и забыть. Нужно понять, как именно оборудование принимало решения, что оно «видело» датчиками и почему отказало именно в этот момент. Диагностика неисправностей горелок требует терпения, инженерной логики и привычки копать глубже очевидного.

Я много раз приезжал на объекты, где уже успели сменить блок управления, фильтры и даже форсунку, а горелка продолжала капризничать по ночам или только на переходных режимах. Плавающие отказы не оставляют следов в лоб, их нужно ловить по косвенным признакам. И если говорить прямо, без опыта и системного подхода тут легко заплутать. Потому и важна команда, которая умеет работать не только руками, но и головой.

2. Почему это сложно и зачем тут нужен опыт

Горелка живет по сценарию, в котором множество ролей. Воздух, топливо, искра, контроль пламени, тяга, внешние разрешения, защита. Малейший перекос в соотношениях или временных задержках и сценарий разваливается. При этом сама реакция пламени инерционна, а датчики видят мир по-разному: кто-то реагирует на ультрафиолет, кто-то на ионизационный ток, кто-то на давление. Они не всегда согласны между собой, и это нормально. Выявить, в какой момент «картина мира» автоматики перестала совпадать с реальностью, совсем непросто.

Опыт решает задачу короче. Специалист по нескольким симптомам уже понимает, где искать: в питании, в воздухе, в топливе, в обработке сигнала пламени или в логике разрешения на пуск. Он не будет «стрелять» запчастями, а снимет нужные показания, создаст условия для повторения сбоя, проверит гипотезу и только потом предложит решение. Диагностика неисправностей горелок здесь похожа на работу врача, для которого важны не только анализы, но и то, как пациент дышит при нагрузке, что было накануне и как он реагирует на холод.

3. Плавающие неисправности: почему они сводят с ума и как их ловить

Самые коварные истории те, что случаются «иногда». Утром все отлично, вечером два подряд срыва, потом неделю тишина. Неисправность горелок может проявляться только при определенной влажности, когда остыл трансформатор щита, при просадке напряжения, на ветру, при минимальной мощности или во время переключения с розжига на рабочую фазу. Эти условия не так просто воспроизвести в момент присутствия мастера.

Частые причины плавающих сбоев связаны с пограничными режимами. Чуть-чуть слабее искра из-за деградации трансформатора розжига и уже часть запусков проходит, а часть нет. Слегка «плывет» сигнал с электрода ионизации по причине плохой земли или из-за пробоев по керамике, и тогда автоматика сомневается, есть ли пламя. Оптический датчик пламени покрывается тонкой пленкой масла или копоти, на свету еще видит стабильно, а при сумерках начинает путаться. Подогрев дизельного топлива включается с задержкой, вязкость повышается, факел становится рваным. Сервопривод горелки со старым потенциометром дает дрожащую обратную связь, заслонка воздух/газ не занимает точное положение. Итог один и тот же: непредсказуемые отказы.

• Сезонность. Осенью и весной срывы чаще из-за влажности воздуха и нестабильной тяги.
• Время суток. Ночью просадка напряжения питания, днем перегрев шкафов от солнца.
• Режим нагрузки. На минимальной мощности условия горения критичнее к точности дозирования.
• Внешние влияния. Сквозняки в котельной, вибрация от соседнего оборудования, редкие пуски вентиляции.

Чтобы поймать такие неисправности, нужны записи трендов, расширенный журнал событий, а иногда и временная установка переносных регистраторов. Хорошо работает прием с намеренной проверкой переходных точек, но в безопасных рамках. Здесь важнее не сколь угодно детальное «крутить винты», а аккуратно собрать доказательства, после чего принять инженерное решение.

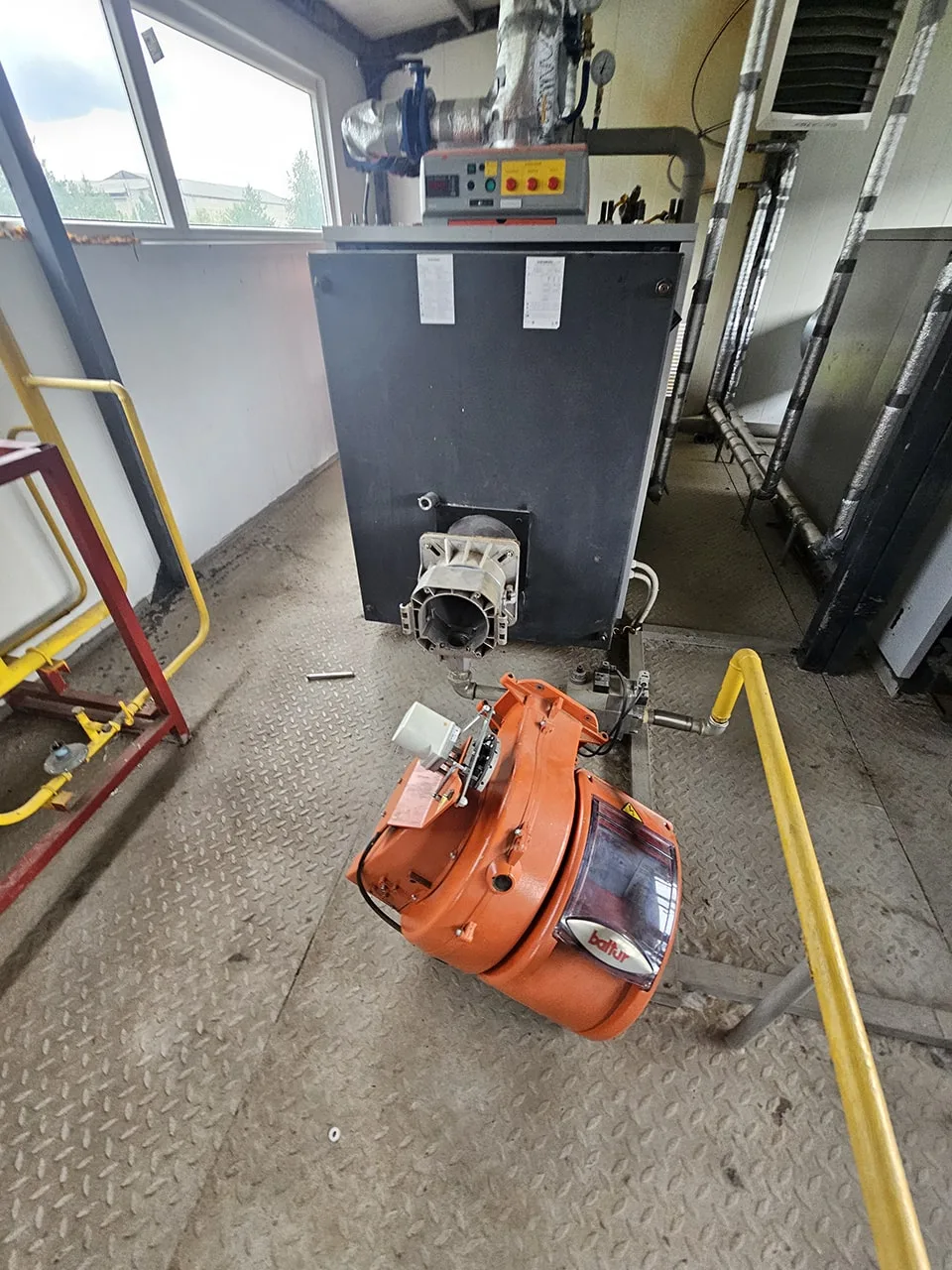

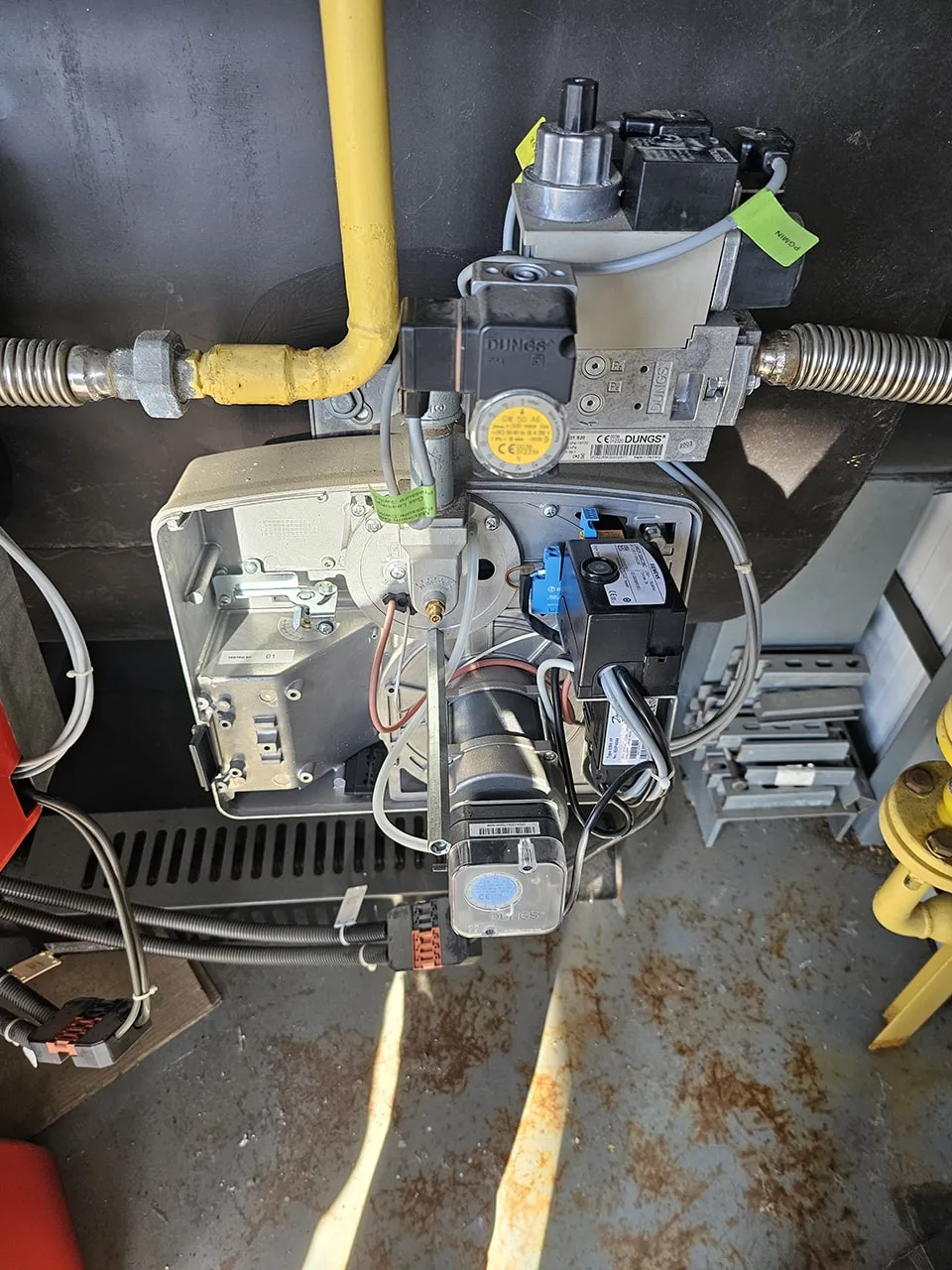

4. Газовые горелки: характерные особенности диагностики

Газовый факел чувствителен к качеству смеси воздух-газ и к стабильности давления по обе стороны клапанного блока. На первый план выходит состояние газовой арматуры, корректная работа регуляторов, чистота фильтров и точность настройки упоров заслонок. Контроль пламени обычно осуществляется по ионизационному току или с помощью фотодатчика в ультрафиолете. Нюанс в том, что даже идеально отстроенный ионизационный канал теряет стабильность при плохом заземлении или наводках от силовых кабелей.

Здесь особую роль играют электроды ионизации и их взаимное расположение с соплом. Микросмещение, износ кромки, изменение зазора и электрод «слышит» пламя хуже. Добавьте влияние влажности и пыли, и вы получите тот самый редкий, но упорный срыв при холодном запуске. Оптический датчик пламени на газе чаще работает в УФ-диапазоне, он надежен, но плохо переносит загрязнение и прямые солнечные лучи. В ясный день через окно котельной можно получить ложные сигналы. Диагностика неисправностей горелок в газовом исполнении всегда включает оценку индустриальных помех и качества земли, а не только самих датчиков.

Отдельная тема это разрешение на работу горелки. Газовая часть тесно увязана с системой безопасности: датчики давления газа, предохранительные клапаны, контроль тяги, термостаты перегрева, сигнал от вентиляции. Любая ошибка в цепи может стать причиной ложного отказа. Иногда владельцы грешат на блокировку горелки, хотя первопричина в аварийном термостате дымохода, который сбрасывается вручную и спрятан за трубопроводом. Без внимательной проверки логики входов и условий пуска далеко не уйти.

5. Дизельные горелки: топливо диктует свои правила

С жидким топливом физика другая. Вязкость, чистота и температура солярки напрямую влияют на распыл, форму факела и стабильность розжига. Шлам в фильтрах, подсос воздуха на всасывании, изношенная шестеренчатая пара насоса, слабый подогрев перед форсункой и горелка начнет «чихать». Даже небольшой перекос давления на форсунке меняет картину пламени так, что ионизационный контроль то видит его, то нет.

На дизеле важно состояние трансформатора розжига, его энергия должна уверенно пробивать межэлектродный зазор при любой температуре шкафа. Здесь часто встречаются отказы по мере прогрева: холодный трансформатор дает стабильную искру, а после получаса работы при повышенной температуре шкафов напряжение падает, искра беднеет, розжиг становится капризным. Еще одна типичная причина дестабилизации сигнала пламени это загрязнение оптики, если используется оптический датчик пламени в ИК или видимом диапазоне. Дизельный факел коптит сильнее при частичном засоре форсунки, на оптике быстро нарастает пленка, которую сложно заметить без аккуратного демонтажа.

Сервопривод горелки, управляющий воздушной заслонкой и, иногда, шагом подачи топлива, также вносит свою лепту. Люфт механики, «скачущая» обратная связь по потенциометру и вот вам нестабильная смесь на малых мощностях. Здесь опытный инженер слышит по звуку и виду факела, что именно не так, и не теряет время на бесполезные замены блоков.

6. Комбинированные горелки: сложность на стыке двух миров

Комбинированные горелки, работающие и на газе и на жидком топливе, добавляют к обычным задачам еще и корректную синхронизацию цепей. В момент переключения топлива меняется не только тракт подачи, но и логика контроля пламени, температурные и механические режимы, инерция факела. Ошибки часто всплывают там, где казалось бы, все проверено на каждом топливе отдельно, но не протестировано именно в переходном процессе.

В таких системах критична согласованность сервоприводов, обнуление упоров заслонок, чистота сигналов от датчиков давления и качества земли для ионизационного контроля. Диагностика неисправностей горелок на комбинированном оборудовании всегда включает проверку последовательности событий. Когда именно выдается разрешение на работу горелки, как ведет себя автоматика при исчезновении пламени, какие задержки стоят на смену модов. Один неверный таймер или некорректная калибровка обратной связи на одном из сервоприводов и плавающие сбои обеспечены.

7. Логика безопасности: разрешения, блокировки и цепочки причин

В любой котельной есть понятие «готовности». До тех пор, пока все внешние условия не в норме, автоматика не даст разрешение на работу горелки. К таким условиям относятся давление и расход воздуха, состояние вытяжной вентиляции, температура в котле, давление теплоносителя, сигналы от системы безопасности газовой или топливной линии, датчики пламени предыдущих ступеней, аварийные термостаты. На бумаге это просто набор входов, на практике это сотканная из зависимостей сеть, где один нестабильный контакт в клемме способен перевести котельную в череду «мигающих» отказов.

Блокировка горелки это не каприз, а способ защиты оборудования и людей. Если автоматика хотя бы раз усомнилась в наличии пламени, она переходит в режим, который требует осознанного вмешательства. Но причины блокировок бывают разные. Иногда проблема в самом контроле пламени, иногда в внешнем термостате, а бывает, что цепь окольным путем «подпитывается» паразитным напряжением и создает видимость наличия сигнала. Здесь важен методичный подход: считать журнал, сопоставить с реальными условиями, проверить маршрут прохождения сигнала и только потом идти дальше.

8. Датчики и исполнительные механизмы: слабые звенья, о которых часто забывают

8.1 Электроды ионизации и контроль пламени по току

Ионизационный контроль измеряет крошечный ток через пламя. Этот ток в микроамперах и потому очень чувствителен к качеству земли, длине и прокладке кабелей, состоянию изолятора и самого факела. Электроды ионизации стареют медленно и незаметно. Металл подгорает, керамика трескается, зазор уплывает, соединения окисляются. При жесткой воде на изоляторе появляется токопроводящая пленка. В результате то, что вчера считалось устойчивым наличием пламени, сегодня попадает в зону сомнений автоматики.

Ошибка многих техников в том, что они смотрят только на «есть сигнал или нет». Важно оценить запас по току, динамику при переходах, реакцию на изменения подачи воздуха. Если ток близок к порогу, на холоде или при ветре появятся отказы. В этом месте грамотная диагностика неисправностей не заменяется заменой блока. Нужен комплекс: механика, электрическая часть, условия горения.

8.2 Оптический датчик пламени и его капризы

Оптический датчик пламени бывает УФ, ИК и комбинированный. Он надежно работает в чистоте, но быстро начинает врать при загрязнении, при прямом попадании внешнего света, при вибрации и перегреве. Типичная история это постепенное снижение чувствительности и увеличение времени распознавания пламени. Розжиг прошел, факел есть, а датчик видит его через полсекунды и автоматика успевает начать цикл остановки. Получаем редкие срывы, чаще на холодном запуске.

Надежность оптики повышается правильным выбором места установки, грамотной защитой от засветки и регулярной проверкой. Но даже при идеальном монтаже со временем возрастает темновой ток, уплывают характеристики. Тут без понимания нормальных значений и поведения в разных режимах не обойтись.

8.3 Трансформатор розжига и искровой тракт

Искра либо уверенная, либо нет. Полумер тут не бывает. Трансформатор розжига деградирует по изоляции и по характеристике выдаваемого напряжения. Он может работать безупречно в теплом помещении и сбоить в холоде. Высоковольтные провода стареют и начинают пробивать на корпус, особенно если лежат рядом с острыми кромками или металлическими хомутами. Зазор и форма электродов влияют на стабильность пробоя не меньше, чем сам трансформатор.

Плавающие отказы розжига часто связаны с комбинацией факторов: чуть подсевшая энергия, немного увеличенный зазор, повышенная влажность. На осциллограмме такой розжиг виден сразу, но не у каждого есть под рукой нужные приборы. Поэтому важна практика и привычка проверять всю цепочку, а не только сам «черный ящик» с надписью HV.

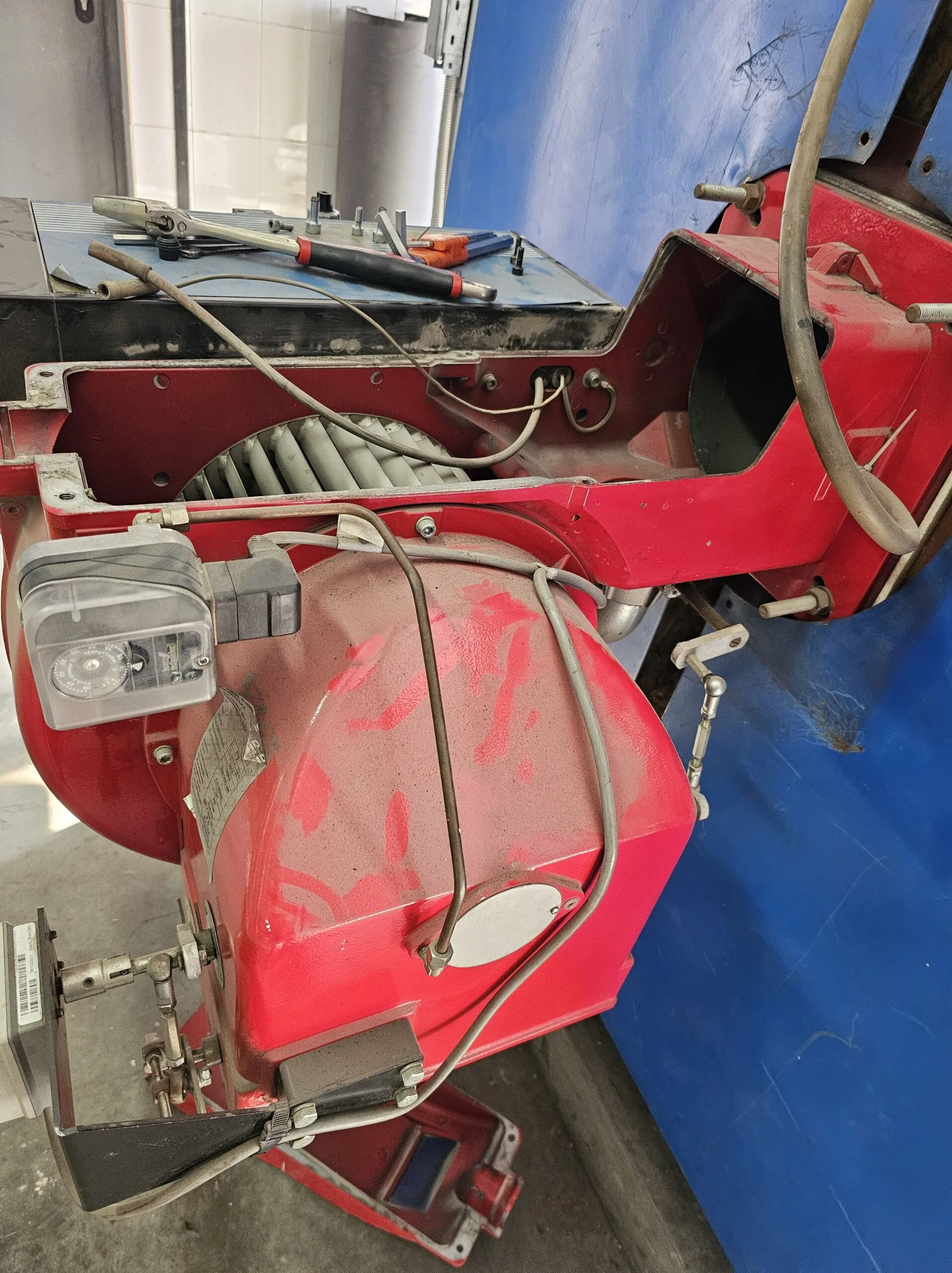

8.4 Сервопривод горелки и точность позиционирования

Современная горелка опирается на точное позиционирование заслонок и смесителей. Сервопривод горелки должен приходить в одни и те же точки без дрожи и запаздываний. Когда обратная связь по потенциометру дает шум, автоматика видит нестабильное положение, и смесь гуляет. На минимальных мощностях этого достаточно, чтобы сигнал пламени оказался на грани. В результате вылезают жалобы на «редкие» срывы в непредсказуемое время.

Ухудшение механики проявляется не только в люфте. Иногда на валу накапливается нагар, подклинивает ось заслонки, стареет смазка в редукторе. В целом это не авария, но в сумме с другими факторами дает те самые загадочные отказы. Опытный инженер быстро отличит проблему электрическую от механической по косвенным признакам, а не станет менять все подряд.

9. Симптомы и контекст: как читать поведение горелки

Один и тот же симптом может иметь разные корни. Важна не только «картинка», но и обстоятельства.

• Задержка розжига со второго-третьего захода. Часто совокупность: слабая искра, неидеальный распыл или избыток воздуха на старте.
• Глухие хлопки на запуске. Обычно смещенная смесь и запоздалое воспламенение, иногда неправильная продувка.
• Срывы на минимальной мощности. Чаще всего дрожь позиционирования, колебания давления, загрязненная оптика или низкий ионизационный ток.
• Рост расхода топлива при той же нагрузке. Неплотности, уплывшие настройки заслонок, снижение КПД из-за копоти и неправильной вентиляции.
• Периодические блокировки без явной причины. Нестабильная цепь внешних разрешений, уставшие реле, слабые клеммы, помехи.

Каждый из этих кейсов нужно рассматривать в связке с логом событий и условиями на объекте. Тут нет универсальных «покрутите вот это на три деления». Простой путь часто приводит к кругу замен и к разочарованию.

10. Подход к расследованию: порядок действий и что подготовить

Диагностика неисправностей горелок начинается не с отвертки, а с вопросов. Что происходило перед отказом, какие были изменения в котельной, когда в последний раз обслуживались форсунки и фильтры, что с вентиляцией. Важно собрать фактуру, а уже потом идти в шкаф и к горелке. Хорошо, когда на объекте ведется журнал с временем отказов и погодными условиями, есть фото дисплея с кодом ошибки, известны режимы нагрузки и расписание работы.

Дальше специалист смотрит логи, сопоставляет события, проверяет тормозящие места. Иногда нужна долговременная запись. Не всегда есть смысл мучить горелку бесконечными перезапусками. Лучше дать ей поработать в естественном режиме, подключив регистрацию ключевых сигналов и условий.

• Список отказов с временем и внешними условиями.
• Фотографии экрана контроллера при блокировке.
• Информация о последнем сервисе и заменах деталей.
• Данные по давлению топлива или газа, по вентиляции и тяге, если такие датчики есть.
• Описание того, при каком режиме чаще проявляется проблема.

Чем больше исходных сведений, тем быстрее и точнее будет вывод. И тем меньше шансов попасть в круг «поменяли одно, потом другое, результата нет».

11. Чего лучше не делать: типичные ошибки

Самая вредная стратегия это последовательная замена всех «подозрительных» модулей. Во-первых, это дорого и без гарантий. Во-вторых, можно совместить несколько мелких перекосов так, что станет еще хуже. Ошибка номер два это игнорировать внешние цепи и условия. Нельзя сводить все к «плохому датчику пламени». Иногда причина в вентиляции, в неочевидных обратных токах по земле или в атмосферной засветке.

Еще одна частая ошибка это «поднастроить» заслонку на глаз. Любое вмешательство без понимания общей картины ведет к новым проблемам. И напоследок важный момент. Газ и жидкое топливо это риски, а горелка работает с открытым пламенем. Безопасность важнее скорости. Если есть сомнения, лучше остановить оборудование и вызвать квалифицированного специалиста. В большинстве случаев профессиональная диагностика неисправностей приводит к экономии денег и нервов уже в краткосрочной перспективе. Диагностика неисправностей горелок это область, где опыт и аккуратность дают лучший результат.

12. Газ, дизель, «гибрид»: чем отличается ход мыслей при поиске причин

Для газовых систем первыми проверяются давление и стабильность подачи, настройка регуляторов, герметичность, качество заземления для ионизационного контроля. Много внимания уделяется пути оптического датчика пламени и защите от засветки. Важна корректность продувки и согласованность сервоприводов смесителя с клапанами.

В дизеле акцент смещается к топливоподаче. Температура и вязкость, подогрев, состояние фильтров, равномерность распыла, давление на форсунке, подсос воздуха. Трансформатор розжига и кабельная разводка HV проверяются на «краях» диапазона, а не только в теплом помещении. Контроль пламени может быть как по ионизации, так и по оптике, и обе системы на дизеле должны быть беспристрастны к копоти, что требует периодической профилактики.

Комбинированная горелка всегда проверяется в трех плоскостях. Отдельно газ, отдельно дизель, и особенно внимательно переход с одного топлива на другое. Проверяются временные задержки, последовательность разрешения на работу горелки, соответствие положений сервоприводов, чистота сигналов с датчиков обоих трактов. Именно в переходах чаще всего «живет» плавающая неисправность, которая не проявляется в статике.

13. Когда оборудование «говорит», а мы слушаем: следы, по которым выходим на причину

Характер звука при розжиге, цвет факела, длительность стадии продувки, температура дымовых газов, частота срабатывания аварийного термостата, реакция на открывание двери котельной. Это все не мелочи, а подсказки. Они складываются в картину, из которой опытный специалист делает выводы без лишних манипуляций.

К примеру, если срывы происходят только на минимальной мощности в ветреную погоду, это повод проверить стабильность позиционирования и влияние тяги, а не бросаться менять трансформатор. Если блокировка горелки чаще случается в полдень в солнечные дни, логично обратить внимание на засветку оптического датчика. Так и строится работа: без паники, с наблюдением и валидацией гипотез.

14. О Техгазавтоматике: кому доверить работу в Екатеринбурге и Свердловской области

Если вы в Екатеринбурге или Свердловской области и устали от «неуловимых» отказов, есть смысл позвать тех, кто привык доводить дела до результата. Компания Техгазавтоматика занимается поиском причин и ремонтом горелок газовых, дизельных и комбинированных. Мы работаем аккуратно, с уважением к вашему времени, и понимаем, что простои бьют по бюджету.

В основе подхода три вещи. Опыт, который позволяет быстро сузить круг поиска. Инструменты, с помощью которых можно увидеть то, что не видно глазами. И ответственность, потому что безопасная и стабильная работа котельной важнее любых сроков. Мы не практикуем «заменим все подряд». Мы сначала разберемся, потом предложим решение и согласуем план работ.

• Диагностика неисправностей горелок на объекте с анализом логов и условий.
• Проверка цепей безопасности и внешних разрешений, поиск ложных срабатываний.
• Оценка состояния розжига, электрода ионизации, оптики, сервоприводов.
• Рекомендации по профилактике, чтобы плавающие проблемы не возвращались.
• Ремонт и настройка с подтвержденным эффектом.

Мы честно говорим, когда причина не в горелке. Если неисправность сидит в вентиляции, в электроснабжении или в логике внешней системы, мы покажем, где именно, и подскажем, как решить вопрос. Диагностика неисправностей горелок в нашем исполнении это не просто «приехать с чемоданом», а полноценная инженерная работа, после которой оборудование перестает «удивлять» владельца.

15. Что вы выиграете, передав расследование профессионалам

Первое это предсказуемость. Когда известно, почему система иногда отказывает, уходит тревожность и появляется контроль. Второе это экономия. Случайная замена модулей редко помогает, а иногда и усугубляет. Верный диагноз сокращает расходы и возвращает КПД. Третье это безопасность. В любых работах с горением важна дисциплина. Мы не дадим оборудованию работать в сомнительных режимах и не будем рисковать людьми ради «быстрее». И последнее это время. Вам не нужно стоять над горелкой ночами в попытке поймать подступающую ошибку. Это наша задача.

Если ваш объект в Свердловской области, мы сможем приехать оперативно, договорившись о времени, когда неисправность проявляется чаще. В случае с плавающими отказами это часто ключ к успеху. Подберем режим, подключим регистрацию, дождемся проявления, зафиксируем и устраним причину.

16. Что поможет ускорить работу: простая подготовка со стороны клиента

Перед визитом мастера соберите минимальный пакет информации. Это действительно сокращает время диагностики и повышает точность выводов. Если горелка уходит в блокировку, сфотографируйте дисплей в момент аварии. Запишите время отказов и обстоятельства, например сильный ветер, резкое похолодание, работа соседнего оборудования. Подготовьте данные о последнем сервисе, маркировку горелки и котла.

Если есть возможность, сообщите, как устроены внешние цепи, от чего зависит разрешение на работу горелки, и где расположены аварийные термостаты. Расскажите, были ли недавно электромонтажные или строительные работы. Эти детали порой важнее, чем кажется. Они помогают понять контекст и быстрее выйти на корень проблемы.

17. Важное о безопасности и границах самостоятельных действий

Все, что связано с газом и жидким топливом, требует квалификации. Самодеятельные попытки «докрутить» заслонки или подать питание в обход защиты опасны. Пожалуйста, не делайте то, в чем не уверены. Остановите горелку и позвоните специалисту. Наша команда работает по действующим нормам, использует проверенные методы и не рискует там, где цена ошибки слишком высока.

При этом мы всегда готовы объяснить, что и почему произошло, какие меры приняты и как избежать повторения. Прозрачность важна так же, как и результат. Вы должны понимать, что было причиной, а не только видеть, что «теперь работает».

18. Несколько реальных сценариев из практики

На одном производстве газовая горелка уходила в отказ только по ночам. Днем все идеально. По логам видно было, что блокировка горелки происходила в первые секунды после розжига. Проверка показала слабый ионизационный ток на холоде. Оказалось, что в ночные часы охрана открывала ворота рядом с котельной. Сквозняк менял форму факела, а слабая земля делала сигнал пограничным. Мы навели порядок в заземлении, изменили прокладку кабеля, поставили заглушку на технологическое окно. Проблема ушла.

На другом объекте дизельная горелка срывалась раз в неделю без системы. Уже поменяли оптику и форсунку, толку не было. Установили регистратор, подождали неделю и увидели, что отказы совпадают с периодом короткой просадки напряжения во время запуска крупного компрессора. Трансформатор розжига был чувствителен к этим провалам. Решение простое и надежное. Смонтировали стабилизатор питания для цепей автоматики, проверили кабельные трассы и заодно обновили контакты в клеммнике. С тех пор срывов нет.

Был кейс с комбинированной горелкой. На газе все ровно, на дизеле тоже, а при переключении на летнем режиме одна из заслонок зависала на переходной отметке из-за дрожащей обратной связи. Ошибка проявлялась только в жару. Замена сервопривода и повторная калибровка решили вопрос. Но до этого владелец успел заменить два блока управления, потому что ошибка выглядела «электронной».

19. Почему финальный аккорд всегда за человеком

Автоматика умна ровно настолько, насколько ей хватает данных и корректных настроек. Она честно делает свою работу, но не умеет видеть контекст. А контекст это ветер за стеной, старый изолятор, тонкий налет масла на оптике, подсевшее питание, маленькая трещина в керамике электрода ионизации. Собрать все это в одно решение может только специалист с насмотренностью и дисциплиной. Потому и говорят, что решающую роль играет опыт и квалификация ремонтника, а не громкие названия оборудования.

Диагностика неисправностей горелок это не про «повезло или нет». Это про метод, последовательность, умение слушать технику и не торопиться с выводами. Если вам нужен такой подход, если вы хотите не просто «завели и забыли до следующей блокировки», а устойчивую работу, позовите тех, кто умеет доводить до результата.

20. Как связаться и что ожидать от визита

Компания Техгазавтоматика принимает заявки на осмотры и выезды по Екатеринбургу и по всей Свердловской области. Мы согласуем удобное время, уточним симптомы, при необходимости запросим фото или видео. На объекте проведем обследование, проверим логи, оценим состояние узлов, дадим понятные рекомендации. Если потребуется ремонт, выполним его и объясним, что изменилось и почему теперь оборудование работает стабильнее.

Заявку можно оставить заранее, особенно если неисправность проявляется в определенные часы. Так мы не будем терять время и сможем поймать ее быстрее. Диагностика неисправностей горелок для нас это рутинная, но важная работа. Чем раньше начинаем, тем меньше шансов на неприятные сюрпризы в самый неподходящий момент.
