Контроль загазованности в котельных

1. Введение: как не упустить мелочь, которая решает все

Котельная работает тихо и буднично. Пламя в горелках, насосы, автоматика. В этой рутине легко забыть, что любой сбой горения или утечка газа способны быстро превратить обычный день в чрезвычайную ситуацию. Здесь пригодится система, которая круглосуточно следит за воздухом и не предполагает, а измеряет. Контроль загазованности котельной помогает вовремя поймать микроскопическую проблему, пока она не стала поводом для эвакуации, остановки обслуживания или, что хуже, для повреждения оборудования и риска для людей.

В этой статье подробно разберем, какие газы действительно опасны и почему, из чего состоит система, где ставить датчики, какие бывают сигнализаторы, как их поверять и обслуживать. Отдельно поговорим о моделях СТГ-1 и сигнализаторе загазованности Seitron, об установке и интеграции с автоматикой. И, конечно, о том, как на практике это реализует компания Техгазавтоматика в Екатеринбурге и по Свердловской области.

2. Что именно мы контролируем: виды газов и их опасности

2.1 Горючие газы в котельной: метан, пропан и компания

В подавляющем большинстве российских котельных работает природный газ. Его основной компонент — метан. В частных и мобильных установках встречается сжиженный углеводородный газ, чаще всего пропан-бутановая смесь. Оба варианта удобны и энергоэффективны, но каждый требует внимания к воздуху в помещении.

Опасность утечки метана и пропана в первую очередь взрывная. Есть два критических параметра: нижний и верхний предел концентрации. Между ними смесь газа с воздухом может воспламениться. Для метана нижний предел составляет примерно 4.4–5.0% объема, для пропана — около 2.1%. Верхний предел концентрации тоже важен: превышая его, смесь уже не поддерживает горение из-за недостатка кислорода, но полагаться на это нельзя. До этой границы еще нужно дойти, а по пути хватит и небольшой искры.

Чтобы не играть в рулетку, системы ставят пороги сигнализации сильно ниже нижнего предела. Это десятки раз меньше, чем уровень, при котором действительно возможно пламя. Нужна ранняя реакция, а не эффектная.

2.2 Угарный газ: тихая угроза горения

Есть и другая опасность, которая не пахнет и не видна. Загазованность угарным газом возникает из-за неполного сгорания. В роли главного персонажа — оксид углерода. Он бесцветен, лишен запаха и токсичен. Сорок минут на таком воздухе без защиты — и человек теряет способность адекватно оценивать происходящее, что в котельной крайне опасно.

Угарный газ не взрывоопасен при обычных условиях, но он поражает организм, и быстро. Именно поэтому в составе системы почти всегда есть датчики CO, особенно в помещениях с закрытыми камерами сгорания, дымоходами, теплогенераторами и вентиляцией, которая может дать сбой.

С практической точки зрения CO ведет себя почти как воздух. Поэтому стратегии монтажа этих датчиков отличаются от тех, что рассчитаны на метан или пропан. Об этом поговорим дальше.

2.3 Пороговые значения: как не спутать норму и тревогу

Проектировщики задают пороги с учетом норм и рекомендаций производителей. Для горючих газов пороги обычно выражают в процентах от нижнего предела воспламенения. Принята логика двух ступеней. Первая ступень — предупреждение, чтобы персонал успел проверить помещение и устранить причину. Вторая — аварийная, когда автоматика уже должна действовать: перекрывать газ, включать аварийную вентиляцию, отключать горелки. Типичные значения для метана: предупреждение на уровне около 10% от нижнего предела, авария в районе 20%. Для пропана цифры по сути те же, только датчик рассчитан на другой газ.

Для CO пороги указывают в ppm. Превышение около 50 ppm — тревожный сигнал, который требует немедленной проверки и проветривания, а при устойчивом росте — остановки оборудования. Дальше ступень выше, где срабатывает аварийная логика. Конкретные значения в проекте задают по документации производителя и действующим нормативам, не по интуиции.

3. Типы сигнализаторов: что внутри и как этим управлять

3.1 По принципу действия: от каталитики до электрохимии

Ключевая часть — чувствительный элемент. Для горючих газов хорошо зарекомендовали себя каталитические сенсоры. Внутри небольшая спираль и катализатор. На поверхности идет окисление газа, меняется температура, а значит и сопротивление. Плюсы: быстрый отклик, предсказуемость. Минусы: боится отравления кремнийорганическими соединениями и свинцом, требует периодической калибровки.

Инфракрасные сенсоры для метана и пропана измеряют, как газ поглощает свет на определенных длинах волн. Это стабильнее и долговечнее, не боится кислородного голодания, меньше дрейф с течением времени. Стоимость выше, зато меньше ложных срабатываний в сложных средах.

Полупроводниковые чувствительные элементы используются в бюджетных моделях. Они реагируют на множество летучих веществ, от чего страдает селективность. Такой вариант годится как предупредительный, но хуже в роли измерительного канала, когда требуется точный порог и интеграция в автоматику.

Для CO применяют электрохимические сенсоры. Они накапливают сигнал за счет окислительно-восстановительных реакций внутри микрокамеры. Преимущество — высокая точность и чувствительность на низких уровнях. Периодически их калибруют, а через несколько лет меняют, так как срок службы ограничен химией.

3.2 По архитектуре: автономные и системные

Автономный сигнализатор загазованности — это прибор с собственным датчиком, звуковой сиреной и, иногда, выходом на клапан. Простой, понятный, годится для небольших помещений. В расширенной конфигурации используют системные решения с выносными датчиками, контроллерами, множеством каналов и связью с АСУ ТП. В котельных среднего и крупного масштаба чаще выбирают именно такой подход.

Системный блок управления собирает сигналы от датчиков по линии связи, сравнивает значения с порогами и отдает команды на исполнительные устройства. Подключение — релейными контактами или через токовый выход 4–20 мА. Для диспетчеризации удобно использовать RS-485 с протоколом Modbus RTU. В проекте важно предусмотреть независимое питание и корректную логику отказоустойчивости. Если что-то отвалилось, система должна перейти в безопасное состояние.

3.3 Примеры оборудования: СТГ-1 и сигнализатор загазованности Seitron

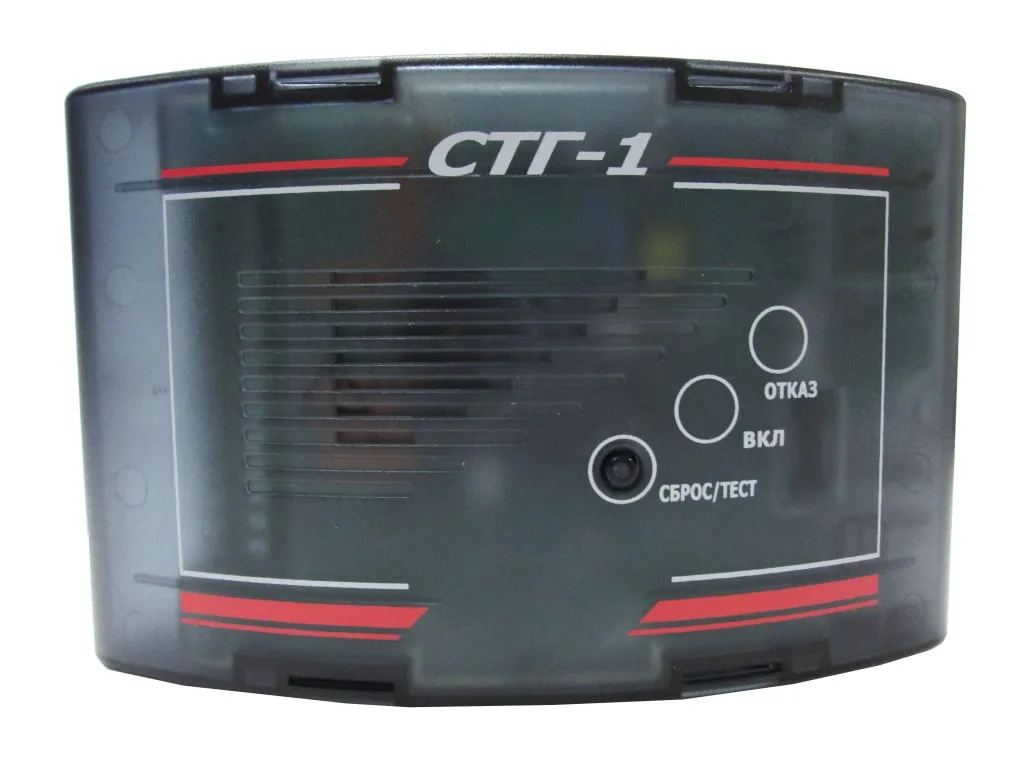

СТГ-1 — распространенный в России стационарный прибор. Его используют для контроля утечек метана и пропана, встречаются исполнения и под другие газы. В типичной конфигурации СТГ-1 обслуживает один контрольный канал, а на выходе имеет сигнал индикации и релейные контакты для работы с клапанами, звуковыми оповещателями и вентиляцией. В линейках производителей доступны версии, способные работать в составе системы, принимать питание от стандартных 220 В или низковольтных источников. В паспорте подробно указывают тип чувствительного элемента и межповерочный интервал, на него и стоит ориентироваться в графике обслуживания.

Сигнализатор загазованности Seitron — это итальянский подход к задачам котельной. У компании несколько серий для метана, пропана и угарного газа. Сочетаются как автономные детекторы с встроенной сиреной и световой индикацией, так и выносные датчики, которые подключают к центральным блокам. Встречаются модели с релейными выходами, 4–20 мА и цифровой связью. Для проектировщика важно, что у Seitron хорошо документированы уровни порогов и рекомендации по монтажу, что облегчает согласование.

Важно помнить: выбор конкретной модели и исполнения — это не вопрос симпатии к бренду. Смотрите на тип газа, требуемую точность, условия среды, совместимость с уже установленной автоматикой, а также на наличие в Государственном реестре средств измерений, если нужна поверка.

4. Где ставить датчики и как не промахнуться с монтажом

4.1 Высота и зона контроля

Расположение — половина эффективности. Для метана, который легче воздуха, датчики устанавливают под потолком. Рекомендуемые расстояния — примерно 30–50 см ниже уровня перекрытия. Это помогает уловить скапливающийся газ и при этом избежать ложных срабатываний из-за горячих слоев прямо под потолком.

Пропан тяжелее воздуха. Для него датчики монтируют низко, обычно 30–50 см над полом. Там они увидят утечку первыми. Важно избегать мест, где воздух застаивается, а также ниш, в которых газ может скапливаться отдельно от основного объема.

CO распределяется почти равномерно. Чтобы вовремя заметить загазованность угарным газом, датчики размещают на уровне дыхания человека — примерно 1.5–1.7 м от пола. Их ставят рядом с потенциальными источниками, но не над горячими поверхностями и не в прямом потоке вентиляции.

Общее правило: расстояние до стен и углов оставляют 0.3–1 м, чтобы избежать застойных зон. На один датчик ориентируются на зону радиусом около 5–7 м при нормальной вентиляции. В больших помещениях требуется несколько точек контроля с учетом реального движения воздуха.

4.2 Типичные ошибки монтажа и как их избегать

Ошибки повторяются из объекта в объект. Ниже — те, что встречаются чаще всего, и способы их избежать.

• Датчик установлен слишком высоко для метана или слишком низко для CO. Решение: придерживаться рекомендаций по высоте для конкретного газа.
• Монтаж в зоне прямого обдува. Поток воздуха от вентилятора сдувает облако газа, датчик молчит. Решение: перенос на участок без сквозняка и турбулентности.
• Датчик над теплогенератором. Перегрев ускоряет старение сенсора и искажает показания. Решение: вынос в сторону, где температура стабильнее.
• Один датчик на всю котельную. Утечка в дальнем углу может остаться незамеченной. Решение: разнести точки контроля, сформировать покрытие без слепых зон.
• Нет защиты от механических повреждений. Погрузчик проехал, датчик исчез. Решение: установить защитные кожухи и ограждения.
• Плохие соединения в линиях 4–20 мА и RS-485. Контакт пропал, телеметрия врет. Решение: качественные клеммы, экранированный кабель, правильная разводка земли.

4.3 Интеграция с автоматикой: что и куда подключать

Полезность системы в реакции. Сигнализатор загазованности передает команды на исполнительные механизмы. В типовом проекте есть несколько цепей. Во-первых, отключение подачи газа через нормально закрытый электромагнитный клапан. Во-вторых, включение аварийной вентиляции, которая способна быстро обновить воздух. В-третьих, звуковая и световая сигнализация, понятная персоналу. И, конечно, передача в диспетчеризацию, если объект на дистанционном контроле.

По интерфейсам распространены три варианта. Релейные контакты для простых схем. Токовый выход 4–20 мА для передачи измеренного значения на контроллер. Цифровые протоколы, например Modbus RTU, для обмена несколькими параметрами и удаленной диагностики. Важно заложить резерв и возможность локального управления. Если контроллер выйдет из строя, минимальная безопасность должна быть обеспечена аппаратно.

5. Поверка и обслуживание: как поддерживать точность

5.1 Когда нужна поверка и кто ее проводит

Если прибор включен в Государственный реестр средств измерений, он относится к средствам измерений и подлежит поверке. Первичная — на заводе или при вводе в эксплуатацию. Дальше периодическая, ее интервал прописан в паспорте. Часто это один год, но встречаются и другие сроки. Поверку выполняет аккредитованная организация, выдает свидетельство и наносит отметку на прибор.

Если сигнализатор не является средством измерений, на объекте организуют калибровочные проверки по методике производителя. С точки зрения безопасности это не менее важно. Сенсор со временем уходит в дрейф и требует корректировки нуля и чувствительности.

Практическое правило простое: своевременная поверка дешевле, чем последствия ложного спокойствия. Особенно это касается электрохимических датчиков CO и каталитических сенсоров горючих газов, чувствительных к отравляющим примесям.

5.2 Как проходит снятие на поверку и как проверяют на месте

Есть два пути. Первый — демонтаж и отправка прибора в лабораторию. Последовательность шагов понятна: отключают питание, вывешивают предупредительные бирки, снимают датчик или блок, упаковывают и доставляют в аккредитованный центр. На время отсутствия прибора проектом предусматривают резерв или временные меры безопасности.

Второй — поверка на месте с применением поверочных газовых смесей. К прибору подают известную концентрацию газа через калибровочную чашку, фиксируют показания, при необходимости корректируют. Такой способ быстрее и экономит время простоя. Он подходит не всегда, ориентируются на паспорт и методику поверки для конкретной модели.

В обоих вариантах важно вести учет: даты, результаты, кто проводил, какие газовые смеси использовали, их номер партии и срок годности. Это защитит от вопросов проверяющих и поможет в анализе событий, если что-то пойдет не так.

5.3 Документация и ответственность

Ведите журнал эксплуатации системы, планы-графики обслуживания, акты выполненных работ. В больших котельных это стандартная практика, в небольших — часто забывают. А зря. Документация помогает держать систему в форме и снижает риски при аудите. Для приборов, требующих поверки, храните свидетельства и протоколы. Для остальных — записи о калибровках и заменах сенсоров.

Ответственный за безопасную эксплуатацию должен понимать, что контроль загазованности — это не формальность. Если датчик отработал тревогу, а протокол говорит, что его не проверяли два года, мало кто поверит в случайность. Лучше не доводить до таких ситуаций.

6. Практические советы проектировщику и эксплуатирующей организации

Ставьте в проект не только модели, но и логику срабатываний. Четко прописывайте, какие действия выполняются на каждом пороге, и как восстанавливается нормальная работа. Лучшая схема та, в которой оператор не гадает: что именно отключилось и почему.

Обозначайте датчики на планах помещений, а в котельной размещайте понятные таблички. В аварии выяснять, где что находится, — не лучшая идея. Приложите к щиту автоматики схему с подписанными релейными цепями, чтобы дежурный мог быстро локализовать неисправность.

Заранее решите, как будете обслуживать систему. Если датчики требуют поверки ежегодно, включайте это в договор с сервисной организацией. С экономией на безопасности редко везет. Особенно это относится к датчикам CO, для которых загазованность угарным газом может развиться без запаха и дыма, просто из-за сбоя в горении.

Из личных наблюдений в котельных: чаще всего проблемы возникают не из-за плохих приборов, а из-за мелочей. Кабель подвели не туда, датчик повесили в поток теплого воздуха, не поставили защиту от случайного удара. Исправить можно за час, а пользы — на годы.

7. Какую систему выбрать: баланс между простотой и надежностью

Для небольшой котельной достаточно двух-трех датчиков горючих газов и одного-двух датчиков CO, блока управления с релейными выходами и сирены. В более сложных объектах уместен контроллер с несколькими линиями, связь с диспетчеризацией, резервирование питания и продуманная логика блокировок.

Если на объекте уже есть старые приборы, имеет смысл спланировать замену на современные модели с понятной диагностикой и доступными комплектующими. Сигнализатор загазованности нового поколения чаще проще интегрировать в АСУ ТП, а это значит прозрачность и удобное обслуживание.

В любом случае решение о том, будет ли это СТГ-1, сигнализатор загазованности Seitron или их сочетание, лучше принимать после обследования помещения. На практике многое зависит от вентиляции, теплоизлучения оборудования, возможности проложить линии связи и доступности постоянного питания.

8. Частные вопросы по установке и порогам

8.1 Как соотносится концентрация газа и уровни тревоги

В инструкциях к датчикам горючих газов вы часто увидите пороги в процентах от нижнего предела воспламенения. Это удобно, потому что порог остается физически адекватным для разных газов. Например, 10% от нижнего предела для метана — это около 0.5% объемной доли, что существенно ниже уровня, при котором вообще возможен всплеск энергии. Такая сигнальная ступень дает время на реакцию без паники.

Если в документации упомянут верхний предел концентрации, помните о его роли. Он важен для оценки диапазона взрывоопасности, но для сигнализации ориентируются на нижнюю грань, потому что именно при приближении к ней возникают реальные риски воспламенения в бытовых условиях.

8.2 Сколько датчиков ставить и где

Универсальной формулы нет. В небольшом помещении достаточно по одному датчику на тип газа: для метана — под потолком, для пропана — у пола, для CO — на уровне дыхания. В крупных котельных точки контроля ставят у вводов газа, у горелок, вблизи разъемных соединений и вдоль потенциальных путей распространения газа при утечке. Всегда учитывайте фактические воздушные потоки и препятствия.

При сомнениях помогает дымовая трассировка или CFD-моделирование, но чаще достаточно здравого смысла и опыта монтажников. Если поток воздуха тянет от двери к вентиляции, логично поставить датчик по этому пути, а не на противоположной стене.

8.3 Что делать с ложными срабатываниями

Ложные срабатывания обычно связаны с внешними факторами. Для каталитических датчиков это кремнийорганические пары, для электрохимических — температурные перепады и влажность. Решение — корректный выбор сенсора под среду, мембраны и фильтры, стабильный температурный режим. Периодическая проверка газовыми смесями быстро показывает, где проблема в настройке, а где в себе приборе.

Еще одна причина — неправильная установка. Датчик в зоне выхлопа, сильная вибрация, плохие контакты в клеммнике. Исправление занимает меньше времени, чем разбор причины аварийной остановки котельной.

9. Сервисы компании Техгазавтоматика

9.1 Обследование, проект и монтаж систем

Техгазавтоматика выполняет полный цикл работ. Начинаем с выезда на объект, оцениваем помещение, вентиляцию, существующую автоматику. Предлагаем техническое решение с пояснениями, где и почему будут стоять датчики, какие пороги заложены и как срабатывает логика. После согласования поставляем оборудование и монтируем.

Мы работаем с проверенными устройствами и учитываем пожелания по брендам. Если проектом предусмотрен СТГ-1, ставим его и настраиваем. Если требуется сигнализатор загазованности Seitron, предложим подходящую серию и интегрируем в схему. По итогам сдаем исполнительную документацию и обучаем персонал.

9.2 Замена устаревших приборов на новые

Старые модели изнашиваются физически и морально. Сенсоры теряют чувствительность, корпуса не соответствуют современным требованиям, сложно найти комплектующие. Мы выполняем замену сигнализаторов старого образца на сигнализаторы нового образца без остановки котельной дольше необходимого минимума. Предусматриваем временные меры безопасности, согласуем работы с эксплуатирующей организацией.

По возможности сохраняем существующие кабельные трассы и шкафы, чтобы не удорожать проект. При этом достигаем совместимости с существующими клапанами, вентиляторами и сигнализацией. Если есть требования по диспетчеризации, добавляем связь 4–20 мА или Modbus.

9.3 Стыковка в систему автоматики

Интеграция — наша сильная сторона. Мы подключаем сигнализаторы к действующей автоматики котельной, настраиваем пороги, релейные алгоритмы и взаимоблокировки. При необходимости расширяем шкаф управления, устанавливаем отдельный модуль для линий контроля газа и CO, добавляем резерв питания.

Дальше настраиваем связь с диспетчерским пунктом. Значения передаются в реальном времени, с журналированием тревог и событий. Это позволяет видеть тенденции: растет ли фоновая концентрация газа, как быстро включается вентиляция, нет ли сбоев в датчиках.

9.4 Снятие приборов на поверку и сервис в Екатеринбурге и Свердловской области

Мы берем на себя организацию поверки. Снимаем приборы, оформляем документы, доставляем в аккредитованную лабораторию, возвращаем и ставим обратно. Если методика позволяет, проводим поверку на месте с использованием поверочных газовых смесей. Это экономит время и сокращает простой.

Работаем по Екатеринбургу и всей Свердловской области. В графике обслуживания учитываем особенности объектов и сезонные нагрузки. Если нужна экстренная проверка после срабатывания, выезжаем оперативно. Наша цель проста: чтобы система работала предсказуемо и без сюрпризов в моменты, когда нужна уверенность.

10. Пример структуры системы для типовой котельной

Возьмем распространенную задачу: помещение в 60–100 м², природный газ, две-три горелки. Устанавливаем два датчика метана под потолком, разнесенных по зоне возможных утечек, и один датчик CO на уровне 1.6 м рядом с теплогенераторами, но вне зоны прямого теплового воздействия. Все датчики сводим в блок управления.

Первая ступень срабатывает при уровне около 10% от нижнего предела по газу. Включается световое табло, сирена, сообщение в диспетчеризацию. Вторая ступень около 20% — отключение электромагнитного клапана, запуск аварийной вентиляции. Для CO предупреждение при устойчивом превышении фона, аварийная ступень выше — остановка горения и команда на проветривание.

Релейные выходы разведены так, чтобы отказ одного канала не выводил из строя остальную часть схемы. На линиях датчиков предусмотрено питание с защитой от короткого замыкания. При обрыве датчика контроллер формирует неисправность, и персонал видит, какой канал требует внимания. Такой подход избавляет от догадок в аварийной ситуации.

11. О безопасности и здравом смысле

Система контроля оказывается эффективной, когда ее используют. Не игнорируйте предупреждения, не снимайте приборы на время ремонта без временной защиты, не откладывайте замену сенсора, когда он просит об этом сообщением о неисправности. В котельной нет мелочей. Вспышка происходит в доли секунды, а к ней ведут месяцы небольших компромиссов.

Если вы только выбираете оборудование, не гонитесь за минимальной ценой. Лучше меньше модулей, но с корректной установкой, грамотной настройкой порогов и понятной логикой. При необходимости расширение системы всегда можно выполнить позже. Основа — точный сигнализатор загазованности и его правильное место в помещении.

12. Как мы работаем с брендами и требованиями

Техгазавтоматика не привязана к единственному производителю, поэтому можем предложить решения на базе СТГ-1 или подобрать сигнализатор загазованности Seitron там, где важны конкретные функции или совместимость. Мы исходим из задачи объекта, а не из списка в каталоге. Для проектной части используем актуальные руководства и рекомендации производителей, а для сервисной — штатные калибровочные комплекты и поверочные смеси.

Мы следим за изменениями в нормативной базе и учитываем местные требования, которые предъявляют надзорные органы. Это не только про пороги и типы датчиков, но и про размещение, маркировку линий, таблички, журналы. В итоге система получается не просто технически правильной, а пригодной к сдаче без бесконечных доработок.

13. Часто задаваемые вопросы

13.1 Можно ли обойтись одним универсальным датчиком на все газы

Лучше нет. Для горючих газов и CO применяются разные сенсоры, с разной оптикой и химией. Универсальные решения нередко уступают по точности и ресурсу. Правильнее поставить отдельные датчики на метан или пропан и на оксид углерода.

13.2 Нужен ли резерв по питанию

Да. Котельная — не то место, где при пропадании напряжения выключается и контроль. Резервное питание контроллера и датчиков хотя бы на 30–60 минут позволяет безопасно завершить процессы и вернуться в контроль при восстановлении сети.

13.3 Что делать, если на объекте одновременно метан и пропан

Такое бывает редко, но встречается. Проще поставить два датчика на разные высоты. Один — в верхней зоне под потолком, второй — в нижней зоне над полом. Логика порогов одинаковая, различается только тип сенсора и место монтажа.

13.4 Как понять, что датчик устал

Признаки простые: долго выходит на рабочий режим, часто просит калибровку, медленно реагирует на тестовый газ. Если сенсор старше срока из паспорта, его лучше заменить. В системах это несложно, особенно если предусмотрены разъемные соединения.

14. Почему это важно именно сегодня

Котельные обновляются, теплогенераторы становятся эффективнее, а требования безопасности строже. Оборудование работает в более плотных рамках. Там, где раньше было достаточно открыть дверь, сегодня нужен четкий алгоритм и мгновенная индикация. Контроль загазованности котельной перестал быть опцией. Это такая же неотъемлемая часть, как автоматические запорные клапаны и датчики тяги.

Рынок приборов активно развивается. Сигнализаторы стабильнее, дольше держат калибровку, удобнее интегрируются в АСУ ТП. СТГ-1 и решения Seitron — лишь два узнаваемых примера из десятков доступных, но у них общий знаменатель: понятная логика и документированная методика обслуживания.

15. Готовы помочь

Если вам нужно спроектировать, смонтировать или обновить систему, команда Техгазавтоматики возьмет задачу на себя. Мы выполним обследование, предложим решения, подберем оборудование, установим и свяжем его с автоматикой. Сделаем замену устаревших приборов, настроим пороги, организуем снятие сигнализаторов в поверку и вернем их на место с корректной калибровкой. Работаем по Екатеринбургу и Свердловской области, соблюдаем сроки и договоренности.

Безопасность в котельной не строится на громких обещаниях. Она складывается из точных датчиков, правильной установки, регулярной проверки и понятной реакции. Когда все это на месте, воздух в помещении говорит с вами цифрами, а не сюрпризами. Это именно тот случай, когда тишина в работе — лучший комплимент системе.
