Автоматика котельных ремонт и обслуживание
1. Введение
В любой современной котельной тихо работает целая команда устройств, которые не видно за теплоизоляцией труб и дверцами шкафов. Она меряет, сравнивает, включает и отключает, ведет журнал, разговаривает с диспетчерской, бережет горелку и людей. От нее зависят счета за газ и электричество, температура в помещениях и спокойствие дежурного оператора. И да, эта команда требует внимания. Регулярное обслуживание автоматики — не формальность, а ежедневная страховка от простоя в мороз, от аварийных заявок ночью и от нервных звонков жильцов или арендаторов.
Если смотреть прагматично, забота об управлении котельной — это история про минимизацию риска и про деньги. Своевременная диагностика дешевле аварийного ремонта, а правильные настройки уменьшают расходы на топливо. В статье разберем, что именно входит в систему, почему ей нужна профилактика, какие типичные слабые места встречаются и когда пора думать о модернизации. И отдельно расскажем, чем может помочь компания Техгазавтоматика в Екатеринбурге и по всей Свердловской области.
2. Что сегодня принято называть автоматикой в котельной
Понятие «управление котельной» давно вышло за рамки реле и пары термостатов. Это связка измерительных приборов, исполнительных механизмов и логики, которая гарантирует безопасную работу и экономичный режим. Чтобы предмет разговора был конкретным, перечислим основные узлы и роли.
Речь пойдет как о бытовых теплогенераторах в составе небольших систем, так и о промышленных установках. Требования к надежности и качеству одинаково высоки: и школа, и торговый центр, и производственный цех одинаково не любят «сюрпризы» в январе.
2.1 КИП котельной как основа измерений
КИП котельной — это «глаза и уши»: приборы и средства измерения, которые снимают информацию о давлении, температуре, расходе, наличии газа и дымовых газов. Без достоверных чисел любая логика превращается в гадание, поэтому к состоянию датчиков и калибровке относятся с таким вниманием.
В типовой конфигурации присутствуют датчики давления на подаче и обратке, контроль подпитки, предохранительные устройства от превышения, датчики температуры теплоносителя и ГВС, уличный датчик для корректной подачи тепла. Дополняют их газоанализаторы и сигнализаторы загазованности, а также датчики пламени на горелке. От стабильности этих измерителей зависит не только комфорт, но и безопасность.

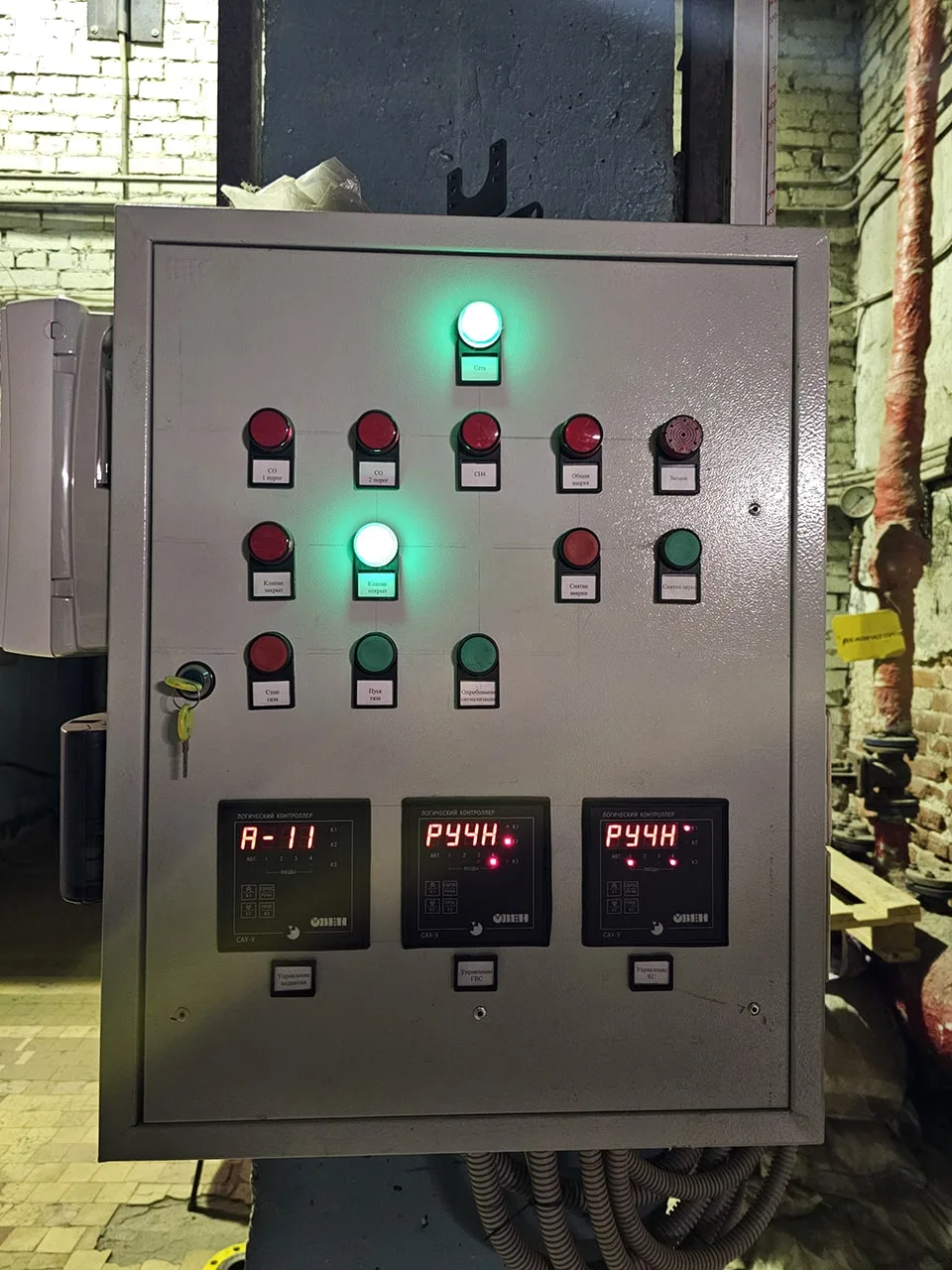

2.2 Контроллеры управления и шкафы
Сердце системы — контроллеры управления. Они принимают показания, обрабатывают алгоритмы, управляют горелками, насосами, клапанами и частотными приводами. Вокруг них организованы шкафы с коммутацией, источниками резервного питания, интерфейсами связи и человеко-машинными панелями.
Кто-то использует компактные ПЛК с преднастроенными библиотеками для тепловых узлов, кто-то — кастомные решения с расширенными функциями. В обоих случаях важно, чтобы конфигурации были документированы, а резервные копии программ и параметров лежали не только в одном ноутбуке наладчика.
2.3 Безопасность газовой части и пуско-наладка
Газовая арматура и блокировки — это отдельная тема. Клапаны, фильтры, регуляторы, стабилизаторы, маностаты, контроль пламени и тяги образуют цепочки, которые не прощают халатности. Здесь заводские регламенты — не для галочки, а для продления ресурса и предотвращения ложных срабатываний.
Пуско-наладочные работы имеют смысл повторять в миниатюре во время сезонных проверок: перепроверить уставки, убедиться в корректности переходов по ступеням, посмотреть тренды розжига и остановов. Это как профилактический осмотр у врача — дешевле и спокойнее, чем «скорую» вызывать в морозную ночь.
3. Зачем нужно регулярное обслуживание
Даже идеальная система стареет: датчики «уплывают», контакты окисляются, вентиляторы забиваются пылью, кабель в местах изгиба ломается. Всё это не произойдет в один день, но постепенно начнет увеличивать время розжига, вызывать кратковременные остановы, а в итоге — аварийные отключения. Чтобы не ловить симптомы на глаз, нужен регламент и план.
Нормальная практика — делить работы на ежедневные визуальные осмотры, ежемесячное обслуживание ключевых узлов и развернутые сезонные проверки. По ходу дела выявляются мелочи: где-то стоит подтянуть клеммы, где-то навести порядок с маркировкой, заменить изношенный шланг импульсной линии. Эти мелочи и делают погоду.
3.1 Экономия топлива и стабильность
Плохо настроенная система не всегда шумит и мигает лампами. Чаще она просто сжигает лишний газ, гоняет насосы без нужды, держит температуру выше расчетной. Установка корректной кривой погодозависимого управления и проверка уставок дают ощутимую экономию уже в первый сезон.
Еще один источник потерь — заклинившие регулирующие клапаны и неравномерная работа контуров. Пара часов с диагностикой и балансировкой возвращают управляемость, и котел перестает «пилить» температуру. В цифрах это выражается в снижении пиковых нагрузок и сокращении числа пусков.
3.2 Требования производителей и здравый смысл
Производители горелок и контроллеров указывают периодичность проверки узлов. Заглянуть в руководство полезно хотя бы для того, чтобы согласовать план работ. Это тот случай, когда следование инструкции реально продлевает ресурс и сохраняет гарантию.
Здравый смысл добавляет свое: если котельная пережила ремонт систем отопления или модернизацию, стоит пересмотреть настройки, проверить реакции на аварийные сценарии и убедиться, что «сшивка» между старым и новым работает как надо.
4. Регламентные операции: от смены сезонов до годовых работ
План работ удобнее «привязать» к календарю и логике эксплуатации. Для отопительного сезона и межсезонья набор задач различается. Отдельно выделяются работы, где нужны измерительные приборы и поверка.
Важный принцип — каждый чек-лист должен быть воспроизводимым. Сегодня выполнил специалист Иванов, завтра Петров, а результат одинаковый и понятный. Без этого любое обслуживание автоматики превращается в «магическое шаманство» с отверткой и удачей.
4.1 Еженедельные и ежемесячные задачи
К еженедельным задачам относятся визуальные осмотры шкафов и кабелей, проверка сигнализации, контроль состояний насосов и вентиляторов, выгрузка журналов событий. Это не требует специальных приборов, но помогает поймать аномалии до того, как они перерастут.
Раз в месяц имеет смысл «пошевелить» резервные линии: принудительно переключить АВР насосов, проверить работу резервных датчиков и линий связи, выполнить тест тревог. Нагрузки для испытаний должны быть безопасными, а последовательность — прописанной, чтобы исключить неприятные сюрпризы.
4.2 Подготовка к отопительному сезону
Сезонная подготовка — это комплекс: ревизия горелки, проверка и настройка газовой арматуры, промывка фильтров, оценка состояния дымоудаления, тест работоспособности всех блокировок. Здесь же обновляют резервные копии программ, проверяют актуальность схем и паспортов.
Именно на этом этапе корректируют кривые погодозависимого управления, учитывая прошлый сезон. Если в холод было жарко или наоборот прохладно, пересчитывают точки по наружной температуре и корректируют параметры насосов по контурам.
4.3 Годовая проверка и поверка
Раз в год проводят работы с измерительной частью: поверяют датчики давления и датчики температуры, сверяют показания с эталонными приборами, оценивают остаточный ресурс. По итогам оформляют протоколы, чтобы в случае спора было на что опереться.
Заодно ревизуют кабельные трассы, степень износа вентиляторов и приводов, проверяют резервные источники питания контроллеров управления. Если батареи ИБП просели, их меняют, иначе в самый неподходящий момент потеряется связь и логика зависнет на недописанном журнале.
5. Ключевые узлы и тонкости обслуживания
Разобраться в тонкостях проще, если пройтись по блокам. Ниже — практические моменты, которые чаще всего оказываются «узкими местами» и влияют на стабильность.
Это не попытка заменить инструкцию, а список реальных задач, которые помогают избежать аварийных заявок и ненужных расходов.
5.1 Датчики давления и датчики температуры
Любой датчик живет в реальном мире: вибрации, влажность, перепады температуры, иногда — химически активная среда. Для датчиков давления важно состояние импульсных линий и отсутствие воздушных пробок. Засоренная трубка дает инертность и «тупой» график, из-за чего автоматика реагирует с задержкой.
Датчики температуры страдают от неправильной установки и плохого теплового контакта. Если гильза проржавела, а паста высохла, показания уплывают, и контур начинает «качать» температуру. Выручает ревизия посадочных мест, проверка глубины погружения и сверка показаний с переносным термометром в нескольких режимах.
5.2 АВР насосов и обвязка
АВР насосов создаются как правило на базе ПЛК и должны не только красиво переключаться по команде, но и регулярно проверяться под нагрузкой. Перепутанные фазы, дрожащие контакты пускателей, изношенные обратные клапаны — классические источники проблем. Хорошая практика — ежемесячно запускать резервный насос в рабочем режиме и фиксировать параметры.
Еще один момент — антиприхватывающий прогон в межсезонье. Периодический кратковременный запуск предотвращает «прикипание» и увеличивает ресурс. Это настраивается в контроллере и не требует участия персонала, если алгоритм реализован грамотно.
5.3 Погодозависимое управление и его настройка
Погодозависимое управление не сводится к красивой кривой в панели оператора. Важны правильное место установки уличного датчика, защита от прямого солнца и продуваемость. В противном случае система живет «по ощущениям», а не по погоде.
Точка разрыва, наклон и смещение кривой подбираются по факту эксплуатации здания. Разумно вести журнал жалоб и замечаний от пользователей и раз в сезон корректировать параметры. Дополнительно проверяют согласованность с графиками ГВС и приоритетами, чтобы контуры не спорили за ресурс.
5.4 Операторские интерфейсы и регистрация событий
Хороший интерфейс экономит время и снижает вероятность ошибки. Проверяйте, что названия сигналов понятны, уставки подписаны, а тревоги классифицированы. Если на панели копятся «вечные» предупреждения, их перестают замечать. Лучше разгрести и оставить только то, что действительно требует реакции.
Логи и тренды — не «для галочки». По ним видно, как ведет себя горелка на старте, скачет ли давление при переключении насосов, не «пилит» ли температура на смесительном контуре. Регулярная выгрузка и короткий разбор по чек-листу за полчаса дают больше, чем день «интуитивных» поисков.
6. Типичные неисправности и как их диагностировать
Список «болячек» у повторяющихся проектов похож. Это помогает готовить инструмент и план действий заранее и не тратить час на очевидное. Ниже перечислим частые случаи и рабочие подходы к поиску причины.
Важное правило — не спешить менять узел, пока не доказана его вина. Иногда проблема в дешевой клемме или в плохом контакте, а не в «умном» приборе за десятки тысяч.
6.1 Ложные срабатывания и их причины
Ложные срабатывания на загазованность часто вызваны загрязнением сенсора или неверным местом установки. Решение простое: очистка, проверка срока службы сенсора, перенос в зону с корректной циркуляцией воздуха. Для датчиков пламени причиной может быть плохое заземление или паразитные наводки.
Скачки давления в системе при переключении насосов указывают на проблемы с обвязкой или настройкой. Временный «подхват» давления на обратке, подбор времени разгона частотника и проверка клапанов устраняют симптомы. В логах видно, была ли причина в алгоритме или механике.
6.2 Проблемы связи и электропитания
Коммуникации — слабое место старых объектов. Старые модемы, короткие скрутки вместо обжима, низкое качество экранирования. Итог предсказуем: «отваливается» диспетчеризация, а заодно случаются спорадические ошибки в контроллере. Плановая ревизия линий и замена кабелей с запасом по сечению решают вопрос.
С электропитанием все так же прозаично. Просевший ИБП, старый аккумулятор, неактуальные настройки автоматического восстановления. Проверка под нагрузкой и календарная замена батарей дешевле, чем выяснять, почему система упала после короткого моргания сети.
7. Когда уже пора обновлять: реконструкция автоматики
Любая система достигает предела: производитель снял с производства модули, запасных частей нет, а логика не отвечает новым требованиям здания. В этот момент ждать следующей зимы рискованно. Реконструкция автоматики позволяет закрыть сразу несколько задач: безопасность, удобство, экономию.
Не обязательно менять все «до кирпича». Иногда достаточно заменить контроллер и панель, переложить часть кабелей и обновить критичные датчики. Главное — начать с аудита, а не с списка «хотелок».
7.1 Признаки устаревания и риски
Признаки очевидны: устаревшие интерфейсы, отсутствие совместимых модулей расширения, частые «подкрутки» вручную, невозможность интегрировать погодозависимое управление или резервирование насосов. Добавьте сюда проблемы с логированием и отсутствие удаленного доступа — и картина ясна.
Риски — простои в пик сезона, рост расхода топлива, зависимость от «единственного специалиста», который помнит, где стоит «тайный тумблер». Это та самая операционная уязвимость, которую лучше устранить заранее.
7.2 Что дает модернизация на практике
Замена контроллеров управления и обновление панелей упрощают обслуживание и снижают вероятность ошибки оператора. Появляется нормальная диспетчеризация, журналы и уведомления. Комбинация с новыми датчиками обеспечивает точность измерений, а вместе с ней — аккуратную работу контуров.
Если добавить частотные приводы и пересмотреть алгоритмы насосных групп, срабатывание АВР насосов становится предсказуемым, а гидравлика — стабильной. С погодозависимым управлением корректнее ведет себя вся система, и температура в помещениях меньше зависит от «нюансов ветра и солнца».
7.3 Как проходит проект и запуск
Последовательность проверена множеством объектов: аудит, проект, согласование, поставка, монтаж, наладка, обучающий инструктаж для персонала, гарантийное сопровождение. На время работ планируют «окна» без нагрузки, чтобы не оставить здание без тепла.
Хорошая практика — предварительно собрать шкафы на стенде, прогнать «сухие» сценарии, залить проверенные конфигурации. На объекте остается минимум сюрпризов, а запуск проходит спокойно.
8. Диспетчеризация и удаленный доступ без риска
Удаленный мониторинг избавляет от лишних выездов, но открывает вопросы безопасности. Баланс прост: доступ есть, рисков нет. Для этого выбирают понятные схемы связи, раздельные сети и адекватные политики паролей.
Не стоит экономить на мелочах: правильные шкафные маршрутизаторы, защищенные каналы, резервирование критичных линий. Это реальная страховка от «черного экрана» в диспетчерской в самый неудобный момент.
8.1 Каналы связи и кибербезопасность
VPN, выделенные APN в сотовых сетях, сегментация между АСУТП и офисной сетью — базовый набор. Главное — исключить «дырки» типа проброшенных портов наугад и паролей по умолчанию. Тут же вспоминаем про учетные записи: у каждого свой логин, есть журнал действий.
Архивация конфигураций и регулярные обновления прошивок проводятся заранее, а не «когда-нибудь потом». В противном случае мелкая уязвимость превращается в большой простой.
8.2 Отчеты и анализ данных
Когда есть тренды, быстро выявляются неочевидные закономерности: например, перетоп по ночам или частые кратковременные пуски. Небольшие корректировки графика дают ощутимую экономию и уменьшают износ.
Отчеты за сезон полезно обсуждать с эксплуатацией: что было комфортно, где возникали жалобы, какие решения сработали. Так формируется база для следующего шага улучшений.
9. Практические списки: что проверить во время визита
Во время сервисного визита важно идти по структуре, а не «по наитию». Чек-лист экономит время и нервы. Ниже пример того, что обычно попадает в план плановых работ.
Список универсальный, но в каждом объекте есть нюансы. Полезно дополнять его на основе предыдущих замечаний и сезонных задач.
- Визуальный осмотр шкафов, клемм, маркировки, вентиляции и чистоты.
- Проверка датчиков: сверка показаний, состояние гильз, импульсных линий, срок службы газовых сенсоров.
- Тест блокировок по цепи безопасности: пламя, тяга, загазованность, давление.
- Испытание АВР насосов: переключение, проверка обратных клапанов, контроль токов.
- Проверка алгоритмов погодозависимого управления и корректность датчика наружного воздуха.
- Ревизия газовой арматуры: фильтры, клапаны, герметичность соединений на мыльную эмульсию.
- Проверка ИБП, замер емкости батарей, имитация пропадания сети.
- Выгрузка логов и трендов, резервное копирование конфигураций и уставок.
- Актуализация документации: схемы, паспорта, версии ПО, контакты ответственных.
10. Вредные привычки эксплуатации, которых стоит избегать
Лишние перемычки вместо поиска причины, отключенные тревоги «чтобы не пищало», корректировки уставок без записи — все это возвращается проблемами. Иногда спустя месяц, иногда в самый холодный день зимы.
Еще одна вредная привычка — закупка «каких-нибудь» датчиков «чтобы быстрее». Экономия в моменте оборачивается неправильными показаниями и затянувшейся наладкой. Лучше подождать правильную модель и поставить то, что совместимо по диапазонам и сигналам.
11. Что предлагает компания Техгазавтоматика
Если вы в Екатеринбурге или в любом городе Свердловской области, удобно иметь под рукой команду, которая знает местные условия и быстро выезжает на объект. Техгазавтоматика много лет решает именно такие задачи. Мы сознательно не перечисляем громкие регалии, а предлагаем конкретный набор услуг и понятные правила работы.
Подход простой: сначала слушаем, потом диагностируем, согласуем план и только после этого беремся за отвертку. Задача — вернуть стабильность и прозрачность, а не произвести впечатление количеством замененных деталей.
11.1 Диагностика, ремонт и договорное обслуживание
Техгазавтоматика выполняет аварийные и плановые выезды, проводит диагностику с инструментом, на месте восстанавливает работоспособность. В рамках договоров готовим регламенты, чек-листы, графики работ. При необходимости организуем круглосуточную поддержку в отопительный сезон.
В перечень входит обслуживание автоматики, проверка и поверка измерительных узлов, восстановление логики, обновление программ контроллеров управления, настройка диспетчеризации. Все изменения фиксируем и передаем заказчику вместе с обновленной документацией.
11.2 Выезд по Екатеринбургу и Свердловской области
География понятна: Екатеринбург, ближайшие города-спутники, север и юг области. Логистика отстроена так, что на объект выезжаем быстро, а запас стандартных комплектующих держим на складе. Это снижает время простоя даже при неприятных поломках.
Сезонные пики предсказуемы, поэтому заранее планируем окна для профилактики, чтобы не вмешиваться в горячую фазу отопления. Это экономит деньги и нервы обеим сторонам.
11.3 Проектирование и реконструкция «под ключ»
Когда простой ремонт уже не решает, помогаем с переоснащением: аудит, проект, поставка, монтаж, наладка. Реконструкция автоматики проходит без лишнего шоу и задержек. По итогам передаем объект с понятной логикой, трендами, резервными копиями и обученным персоналом.
Если в план входит расширение функций, внедряем погодозависимое управление, оптимизацию насосных групп, диспетчеризацию. Подбираем датчики и исполнительные механизмы с учетом совместимости и ресурса.
12. Как подготовиться к сервисному визиту
Чтобы визит прошел быстро и с пользой, полезно заранее собрать минимум пакета документов и обеспечить доступ к узлам. Это кажется мелочью, но экономит часы.
Нужно иметь актуальные схемы, паспортные данные узлов, список замечаний от эксплуатации. Желательно освободить доступ к шкафам, обеспечить безопасность работ и предупредить охрану или управляющую компанию.
13. Сроки и ориентиры по стоимости
Сроки зависят от масштаба и состояния системы. Разовый осмотр с базовыми тестами — это один день. Развернутый сервис с поверкой и корректировками — несколько дней. Проект реконструкции занимает недели и требует стадии согласований.
Ориентиры по стоимости формируются после диагностики. В расчет идет номенклатура узлов, трудозатраты, расходные материалы. Мы за прозрачность: смета разбивается по шагам, заказчик понимает, за что платит и какой эффект получит.
14. Итоги и приглашение к диалогу
Надежная работа котельной — это не удача, а системная работа с измерениями, алгоритмами, механикой и документацией. Когда датчики исправны, контроллеры управления настроены, АВР насосов регулярно тестируется, а кривые погодозависимого управления подогнаны к объекту, система работает предсказуемо и экономично.
Если вы чувствуете, что пришло время навести порядок или задумались о переоснащении, не откладывайте. Техгазавтоматика готова помочь: от быстрого выезда на диагностику до проектов «под ключ». Мы работаем с КИП котельной, настраиваем датчики, занимаемся поверкой, берем на себя реконструкцию автоматики и последующее сопровождение. Напишите или позвоните, опишите задачу — и давайте вместе сделаем так, чтобы автоматика котельных работала спокойно, а здание было в тепле.
