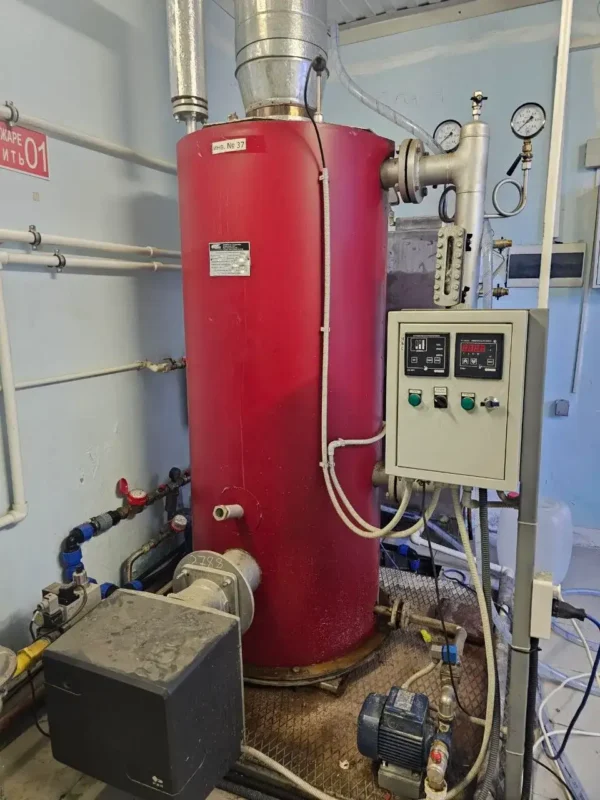

1.Паровые котлы и котельные

В промышленности тепло и энергия редко бывают роскошью. Чаще это простой рабочий инструмент, от которого напрямую зависит выпуск продукции, соблюдение технологии и безопасность людей. Когда речь заходит о паре, многие представляют кипящий чайник. На заводе все намного серьезнее: теплоноситель перемещается по цехам, приводит в действие оборудование, помогает стерилизовать, сушить и варить. Чтобы этот поток был стабильным и экономичным, нужна грамотная эксплуатация паровых котлов, да и сам подход к котельной должен быть системным.

В большой компании с разбросанными площадками пар для производства кажется чем-то будничным, пока не случится простая аварийная ситуация вроде уводов по солесодержанию или захлопывания парового трапа. Останавливается линия, пересматривают график отгрузок, срываются сроки. В такие моменты слово «обслуживание» перестает быть скучным. Оно оказывается синонимом уверенности, что завтра утром пар будет в нужном объеме и давлении.

Эта статья разбирает, какие бывают котлы, чем они отличаются от водогрейных, как устроены системы подготовки воды и автоматики, какие работы включает обслуживание паровых котлов, и на что обращать внимание в вопросах безопасности. В конце расскажу, какие задачи берет на себя компания Техгазавтоматика в Екатеринбурге и по всей Свердловской области, если вам нужен надежный подрядчик на ремонт и сервис.

1.1 Пар как рабочая среда: почему его выбирают на заводах

Пар удобен тем, что переносит большую скрытую теплоту. Он отдает энергию при конденсации, а значит обеспечивает равномерный нагрев теплообменников и технологических аппаратов без перегрева поверхности. Там, где важна чистота процесса, например в пищевой и фармацевтике, корректно подготовленный пар для производства решает задачу одновременно теплопередачи и санитарной обработки.

Поток можно подавать на большие расстояния, регулируя давление и температуру под технологическую карту. При грамотной системе возврата конденсата сокращается расход воды и топлива, снижается нагрузка на подготовку питательной воды, а сама котельная работает экономичнее. Не последнюю роль играет управляемость: пар быстро приходит и уходит, что удобно для цикличных процессов.

Из практики: на одном пищевом комбинате после наладки пароконденсатной системы и устранения подсосов воздуха температура стерилизации перестала «гулять», качество продукта стабилизировалось, а расход топлива упал на 8 процентов. Фокус был не в чудо-оборудовании, а в дисциплине эксплуатации.

• Пищевое производство: варочные котлы, пастеризаторы, стерилизаторы.
• Фармацевтика: SIP-процедуры, стерильные контуры, автоклавы.
• Деревообработка и целлюлозно-бумажная промышленность: сушильные цилиндры, нагрев каландров.
• Нефтехимия: реакторы, испарители, ректификационные колонны.
• Энергетика и коммунальная теплогенерация: турбины малой мощности, теплоснабжение объектов.

2. Основные типы и конструкции паровых котлов

Разобраться в разновидностях несложно, если понимать, что есть две большие группы по циркуляции теплоносителя. В одних теплоносителем в трубках движется вода, а горячие дымовые газы омывают трубный пучок снаружи. В других все наоборот. От этого зависят рабочие давления, динамика, требования к воде и нюансы сервисных работ.

Классификация дополняется видом топлива, способом испарения и уровнем автоматизации. Именно «устройство и эксплуатация паровых котлов, как правило, задают рамки по доступности и стоимости дальнейшего обслуживания. С простым, но грамотно подобранным агрегатом и жить проще, и экономить легче.

2.1. Огнетрубные (дымогарные) паровые котлы

Это самые распространенные агрегаты на средних по теплопотреблению площадках. Топка и горячие газы проходят внутри труб, а вокруг них в обечайке находится вода. Конструкция компактная, монтаж несложный, а обслуживание понятное. По давлению и производительности огнетрубные котлы закрывают большую часть нужд пищевых, текстильных, деревообрабатывающих предприятий.

Преимущества в понятной гидравлике и равномерном нагреве корпуса. Но есть ограничения по максимально достижимому давлению, а также требования к чистоте огневых поверхностей. Когда кокс и сажа начинают нарастать, КПД падает, и котельная незаметно съедает больше топлива. Периодическая чистка газоходов и контроль горения здесь обязательны.

В эксплуатации важно следить за уровнем воды, состоянием предохранительных клапанов, работой автоматики горелки. Продувка по солесодержанию и контроль TDS по датчику или лабораторией помогают держать котел в стабильном режиме без пены и уноса капелек в паропровод.

2.2. Водотрубные паровые котлы

Здесь вода циркулирует внутри труб, а газовый поток омывает трубный пучок снаружи. Такая схема позволяет работать на повышенных давлениях и с лучшей динамикой нагрузки. Водотрубные установки чаще встречаются на крупных ТЭЦ, в нефтехимии и там, где нужна большая паропроизводительность.

Плюс в безопасности: при аварии разгерметизация одной трубки приводит к локальной проблеме, а не к поражению всего корпуса. Минус в требовательности к воде, циркуляции, тепловому режиму. Переуплотнения, отложения и локальный перегрев быстро приводят к межкристаллитной коррозии или трещинам. Обслуживание паровых котлов такого типа требует высокой дисциплины: химическая подготовка воды, контроль кислорода, регулярные неразрушающие методы контроля труб.

На стороне автоматики важно качественно настроить давление насыщения, работу экономайзера и продувку, чтобы минимизировать унос солей в пар. Режимы пуска и останова выполняются по регламенту, иначе риски водяных ударов и термических напряжений возрастают.

2.3. Электрические и электродные паровые котлы

Электрические парогенераторы дают чистый пар без продуктов сгорания. Они компактны, быстро запускаются, удобны для локальных потребителей и стерильных зон. Их любят в лабораториях, на небольших линиях, в период пиков, когда нужно быстро добрать давление.

Электродные варианты чувствительны к проводимости воды. Если вода нестабильна по солям, мощность прыгает, что отражается на качестве технологического процесса. В проекте обязательно предусматривают систему стабилизации питательной воды и клапаны защиты от сухого хода.

С точки зрения сервиса здесь в центре внимания контакты, ТЭНы, электроника и система безопасности. Чистка, тестирование блокировок, проверка клапанов и защиты по уровню воды проводятся чаще, чем в газовых установках, потому что динамика пусков выше.

2.4. Котлы-утилизаторы

Когда на площадке есть горячие уходящие газы, логично снять с них тепло и превратить в пар. Утилизаторы ставят за газовыми турбинами, печами, реакторами. Это экономит топливо и сокращает выбросы. Конструкция чаще водотрубная, а защита от коррозии подбирается под конкретный состав газов.

Обслуживание такого оборудования включает очистку теплообменных поверхностей, контроль кислотной коррозии, отслеживание точек росы. Грамотный выбор материала труб и футеровки решает половину проблем еще на стадии проектирования. В эксплуатации важна межцеховая координация: котельной и технологам нужно говорить на одном языке, чтобы пуски и остановы не били по ресурсу.

2.5. Проточные, маловодные и модульные решения

Проточные парогенераторы с малым объемом воды быстро реагируют на изменения нагрузки, их легко масштабировать. Модульные котельные в контейнере позволяют запустить производство практически «под ключ», а потом нарастить мощность. На стороне безопасности малый водяной объем снижает потенциальную энергию, но требует безупречной автоматики по уровню и пламени.

В эксплуатации важно качество подпитки, защита от вспенивания и корректная обвязка. Часто проблемы начинаются не в котле, а в пароконденсатной сети: неправильно установленные трапы, «висячие» участки без уклонов, откуда не уходит конденсат. Потом удивляемся, откуда взялся вибрирующий паропровод и ладонями чувствуем водяной удар. Подробно о классификации паровых котлов и о самых популярных моделях представленных на рынке вы можете прочитать на сайте одного из ведущих производителей с огромным опытом, компании ICI Caldaie

3. Чем они отличаются от водогрейных котлов

Главное отличие парообразования в фазовом переходе. Водогрейный агрегат гоняет одну и ту же воду по замкнутому контуру и работает при более низких температурах и давлениях. Паровой котел испаряет, отделяет пар, принимает конденсат обратно из сети и снова подает в цикл. Из-за этого возрастает чувствительность к качеству воды и к режимам продувки.

Состав защиты отличается. Там, где у водогрейного достаточно предохранительного клапана, датчика тяги и контроля перегрева, у парового добавляются низкий и высокий уровни воды, сепарация, расширенный контроль качества питательной воды, системы по уносу солей, иногда мониторинг кремнекислоты и щелочности.

Управление сложнее. Желателен автоматический контроль кислорода в дымовых газах, переменный привод вентиляторов, система непрерывной продувки. И, конечно, жестче регламенты персонала. Если для отопительного сезона достаточно пары осмотров в день, то на производстве режим непрерывного наблюдения или диспетчеризации выбирают чаще. Именно поэтому эксплуатация паровых котлов требует большего внимания, чем привычные водогрейные варианты.

4. Эксплуатация: от воды до автоматики

Чтобы агрегат жил долго и работал экономно, нужно держать в балансе химию воды, работу горелок и состояние пароконденсатной сети. Простой принцип: если на входе в барабан приходит качественная вода, пламя горит стабильно, а конденсат возвращается чистым и горячим, остальное сведется к плановым работам.

В практической плоскости это означает регулярный контроль солесодержания, щелочности, кислорода, железа в конденсате, корректную дозировку реагентов и согласованную работу систем безопасности. Задача скучная, но именно она делает котельную предсказуемой и экономной.

4.1. Подготовка питательной воды

Начинается все с анализа исходной воды и выбора схемы: умягчение, обессоливание, обратный осмос, деаэрация. В зависимости от давления и требований к пару картинка будет разной. Для стерильных процессов дополнительно следят за органикой, используют полировочные фильтры и пищевые реагенты.

Деаэратор (термический или вакуумный) снижает содержание кислорода, защищает от коррозии и кавитации. На стороне химии помощники стандартные: сульфит натрия или органические восстановители, контролируемая щелочность для связывания углекислоты, фосфатирование для предотвращения накипи. Важно не превращать бункер реагентов в черный ящик: расход должен рассчитываться, проверяться и корректироваться.

Если в документации или обучении встречаете формулировку «устройство и эксплуатация паровых котлов, а также требования к подготовке воды», знайте, что это не академическая формальность. От правильно подобранной схемы зависит ресурс труб, барабана, экономайзера и весь уровень расхода топлива.

4.2. Продувка, солесодержание и контроль

Контроль TDS в барабане и непрерывная продувка удерживают солесодержание в коридоре. Это профилактика пены, уноса и загрязнения паропровода. Раз в смену полезно сверять показания датчика с лабораторией, чтобы быть уверенными в корректности калибровки. Периодическая продувка нижних точек смывает шлам и предотвращает локальные отложения.

Оптимальная продувка — это баланс. Много продуем — выкинем тепло и воду. Мало — получим унос, солевые отложения и преждевременный ремонт паровых котлов. На практике автоматическая система продувки, привязанная к проводимости, окупается за сезон за счет экономии топлива и воды.

4.3. Конденсат и пароконденсатная система

Чистый горячий конденсат — это бесплатное тепло и вода. Но для этого нужно, чтобы трапы работали в своем диапазоне, на обратном трубопроводе не было подсосов воздуха, а уклоны и дренажи соответствовали нормам. Раз в год имеет смысл делать аудит трапов с тепловизором или ультразвуком. Количество «подтекающих» по опыту в первый раз удивляет всех.

Контроль железа и меди в конденсате показывает состояние сети изнутри. Если растут цифры, значит где-то кислород или неподходящая щелочность. Исправим — уберем коррозию и вернем ресурс. Для критичных потребителей полезно предусмотреть байпасы и резервирование трапов, чтобы остановка одного аппарата не тормозила весь цех.

4.4. Горелки, топливо и дымовые газы

Любая горелка — газовая, мазутная, комбинированная — любит стабильное давление топлива, чистые фильтры и настроенный воздух. Анализатор кислорода в дымовых газах подсказывает, где вы теряете КПД. Обычно после тонкой настройки удается снять несколько процентов по расходу без капитальных вложений. Это самый быстрый способ окупаемого улучшения.

Следить стоит и за экономайзером. Если поверхность загрязнилась, температура уходящих газов растет, а с ней и счета за топливо. Профилактическая очистка дает сразу ощутимый эффект. На стороне автоматики важны исправные блокировки: контроль пламени, тяги, правильная последовательность продувки топки перед поджигом.

4.5. Автоматизация и диспетчеризация

Современные системы управления не про «красивую картинку». Они про безопасность, экономию и прозрачность. Датчики уровня, давления, температуры, анализаторы O2, датчики проводимости привязываются к логике, где предусмотрены аварийные остановы, сигнализация и архив событий. Тогда любой сбой виден задним числом, и инженер понимает, что именно пошло не так.

Диспетчеризация удобна для площадок с несколькими котлами или удаленными цехами. Видно нагрузку, часовые графики, количество пусков, отклонения по качеству воды. По этой картинке легко планировать обслуживание паровых котлов и подстраивать режимы под технологию без лишних догадок.

5. Обслуживание: повседневные и периодические работы

Сервис — это не только «приехали и починили». Большая часть проблем исчезает сама, если дисциплина ежедневных осмотров и регламентных работ соблюдается. Там, где есть календарь работ, четкие записи в журнале, контрольные карты и ответственные за каждый участок, аварий становится меньше, а ремонты плановыми.

Разбиваем задачи на ежедневные, еженедельные, ежемесячные и годовые, добавляя разовые работы после ремонтов или модернизаций.

• Ежедневно: проверка уровня, утечек, давления и температур, визуальный осмотр пламени, контроль проводимости и щелочности, подтверждение работы предохранительных устройств по тестовой кнопке там, где это допускается регламентом.
• Еженедельно: проверка продувки уровнемеров, тестирование защиты по низкому уровню, проверка трапов в ключевых точках, осмотр экономайзера и дымохода по смотровым окнам.
• Ежемесячно: очистка фильтров, проверка деаэратора, анализ конденсата, проверка настройки горелки и тяги, сверка датчиков с эталоном.
• Ежегодно: внутренний осмотр, промывка или химическая очистка водяных трактов, ревизия предохранительных клапанов с калибровкой, неразрушающий контроль труб, проверка автоматической защиты, при необходимости гидроиспытание после Ремонта паровых котлов.

Важная тонкость: каждый раз после сервисных работ автоматика должна проходить полный цикл проверки. И не на словах, а с фиксацией в акте. В практике встречались случаи, когда клапан подсвистывал полгода, а в журнале стояли одни «исправно». Бумага терпит, котельная — нет.

6. Безопасность: правила, дисциплина, практики

Работа с оборудованием под давлением требует строгой дисциплины. В России требования к такому оборудованию закреплены техническими регламентами и федеральными нормами, а контроль ведет Ростехнадзор. Это означает регистрационные процедуры, подготовку и аттестацию персонала, журналы, инструкции и периодические проверки.

Но жизнь решается на месте. Успех — это привычка делать правильно. Четкая процедура пуска, продувка топки перед розжигом, проверка блокировок, запрет обходов защиты, аккуратность с арматурой и изоляцией. Добавьте к этому порядок на рабочем месте и культуру передачи смены, и риск инцидента резко падает.

• Пуски и остановы только по регламенту, с продувкой и проверкой пламени.
• Запрет обхода защит и блокировок. Если автоматика мешает — ищем причину, а не шунтируем контакты.
• Контроль уровня воды и работы предохранительных клапанов. Тестирование по графику с оформлением акта.
• Наряд-допуск на огневые и газоопасные работы, газоанализ в замкнутых пространствах.
• Средства индивидуальной защиты при продувке и химической очистке, экраны от брызг.
• Подготовка и маркировка арматуры, понятные схемы и P&ID на месте, план аварийного отключения.
• Запрет ударов по корпусам и фланцам. Любой «звон» — потенциальная микротрещина.

Эксплуатация паровых котлов немыслима без обучения. Новичок должен пройти стажировку, сдать зачеты, понять, где в котельной опасно и почему. Раз в год полезно проводить тренировки по аварийным сценариям. Это не формальность: в реальной тревоге лишние секунды стоят дорого.

7. Энергоэффективность и снижение затрат

В котельной экономят не лозунгами, а конкретными действиями. Для начала — учет. Если вы не видите, сколько топлива сжигается и куда уходит тепло, экономить нечего. После установки расходомеров и тепловычислителей становится заметно, какие участки «утекают» в никуда.

Дальше начинают работать привычные меры: оптимизация избытка воздуха, чистка теплообменных поверхностей, настройка непрерывной продувки, возврат конденсата, теплоутилизация продувки и дымовых газов. Часто помогают приводы с частотным управлением на вентиляторах и насосах. Автоматическая регулировка по кислороду стабилизирует горение и позволяет уверенно держать КПД.

• Тепловая изоляция арматуры, фланцев и труб — дешево и быстро окупается.
• Регулярная ревизия паровых трапов — типовой источник потерь.
• Утилизация тепла непрерывной продувки — подогрев питательной воды.
• Поиск и устранение подсосов воздуха в деаэраторе — снижение коррозии и расхода реагентов.
• Балансировка нагрузки между несколькими котлами — работа ближе к оптимальному КПД.

По опыту, даже без крупных модернизаций площадка может снять 5–10 процентов расхода топлива. Это возвращается в бюджет быстрее, чем кажется, особенно когда пара нужна круглый год.

8. Типовые проблемы паровых котлов и как их решают

Пена и унос. Причина — высокое солесодержание, органика, поверхностно-активные вещества из технологической воды. Решение — усиленная продувка, корректировка химии, поиск источника органики. Нужен контроль в лаборатории, а не только показания датчика.

Накипь. Классика при недоработанной водоподготовке. Симптомы — рост температур на выходе дымовых газов, снижение теплопередачи, шум. Спасают корректная схема подготовки, фосфатирование, периодическая промывка. После промывки обязательно протоколируем и меняем режим дозирования реагентов.

Коррозия кислородная и углекислотная. Источник — воздух в деаэраторе, неправильная щелочность, подсосы в конденсатной линии. Лечение — герметизация, химическая коррекция, контроль железа в конденсате, работа с трапами.

Нестабильность горения. Забитые форсунки, неправильный избыток воздуха, дрейф настроек. Тут выручает плановая диагностика, чистка и настройка по анализатору O2. Пара часов работы инженера часто возвращают неделями незаметно теряемый КПД.

Водяные удары. Неправильные уклоны, карманы без дренажа, трапы «не на месте», слишком быстрый пуск. Решение — ревизия обвязки, коррекция уклонов, установка сепараторов, дисциплина пусков.

9. Когда нужен ремонт, а когда модернизация парового котла

Ремонт паровых котлов неизбежен: металл стареет, наработанные часы не обмануть. Вопрос в том, ограничиться ли заменой трубного пучка и клапанов или пойти дальше — обновить автоматику, добавить экономайзер, модернизировать горелку. Чтобы выбрать, считайте не только стоимость работ, но и изменение КПД, надежности, удобства эксплуатации.

Сигналы к ремонту: рост утечек, частые срабатывания защиты, ухудшение качества пара, а также результаты диагностики — трещины, утонения, дефекты сварных швов. Сигналы к модернизации: высокая температура дымовых газов, слабая система управления, отсутствие утилизации, ручная продувка. В реальной жизни часто делают «комбо»: капитальный ремонт плюс автоматика и утилизация. Окупаемость заметна уже по счетам за топливо и воде.

Важно помнить о документах. После серьезного ремонта выполняют испытания, оформляют протоколы, актуализируют паспорта и схемы. Это не бюрократия, а гарантия того, что следующая смена получила оборудование с понятной историей и корректными уставками.

10. Услуги компании Техгазавтоматика в Екатеринбурге и Свердловской области

Если вам нужен партнер, который закрывает и повседневный сервис, и сложные задачи, в регионе есть проверенное решение. Техгазавтоматика работает с промышленными котельными, берет на себя обслуживание паровых котлов, наладку автоматики, диагностику и аварийные выезды. Команда хорошо знает местную специфику и требования надзора, а значит сроки и документы не будут сюрпризом.

В арсенале — опыт с газовыми, жидкотопливными и комбинированными горелками, водоподготовкой и деаэраторами, пароконденсатными системами, утилизаторами. Работы ведутся с соблюдением регламентов производителя и российских норм промышленной безопасности. По необходимости инженеры остаются на запуск, обучают персонал и помогают выстроить режимы эксплуатации.

• Диагностика и наладка горелочного оборудования, анализ дымовых газов, настройка избытка воздуха.
• Регламентные работы: ревизия предохранительных клапанов, проверка уровнемеров, тестирование автоматики.
• Ремонт паровых котлов: замена труб, промывка и химическая очистка, восстановление футеровки, герметизация фланцев.
• Модернизация систем управления: от локальных контроллеров до диспетчеризации, интеграция датчиков проводимости и О2.
• Водоподготовка: проектирование и поставка умягчения, осмоса, деаэрации, подбор и настройка реагентов.
• Аудит пароконденсатной сети, ревизия трапов, исправление уклонов и установка сепараторов.
• Аварийные выезды в Екатеринбурге и по Свердловской области, помощь с запчастями и логистикой.
• Обучение персонала по темам «эксплуатация паровых котлов», ведение журналов, подготовка к проверкам.

Формат сотрудничества гибкий. Можно заказать разовую услугу, можно заключить договор на сервис с фиксированным SLA и понятной стоимостью владения. В обоих случаях цель одна — чтобы пар для производства приходил к потребителю без задержек, а котельная жила долгой спокойной жизнью.

11. Как выбрать поставщика сервиса и что включить в договор обслуживания паровых котлов

Есть несколько признаков надежного подрядчика. Во-первых, прозрачные осмотры и отчеты: фото, протоколы, измерения. Во-вторых, понятный план работ с частотой и ответственными. В-третьих, грамотная коммуникация с технологами, а не только с механиками. Котельная живет в контексте производства, и этот контекст надо учитывать.

В договор стоит включить перечень оборудования и границы ответственности, график регламентов, сроки аварийного реагирования, перечень расходников, порядок калибровок, стоимость запчастей. Важен порядок действий при внештатной ситуации: кто принимает решения, как согласуются отклонения, как оформляются изменения уставок.

Не забудьте про энергосервисные элементы. Если подрядчик умеет считать экономию и готов отвечать за результат, можно закрепить KPI по снижению температуры уходящих газов, росту доли возвращаемого конденсата, снижению продувки. Тогда обслуживание превращается из статьи затрат в инструмент повышения эффективности.

12. Итог для руководителей и инженеров

Хорошая котельная напоминает отлаженный оркестр: химия воды играет в такт с горелкой, автоматика держит ритм, а пароконденсатная сеть не фальшивит. Когда все звенья работают вместе, вы получаете устойчивое качество пара, предсказуемые расходы и спокойные проверки.

Если коротко, то основа успеха — дисциплина и системность. Выбирайте тип котла под технологию, поддерживайте чистоту воды, не экономьте на безопасности, следите за мелочами. При появлении симптомов не тяните, приглашайте специалистов. Компания Техгазавтоматика поможет на любом этапе: от обследования и настройки до полного обслуживания и ремонта. В результате завод получает то, что ему действительно нужно: надежный пар, эффективную работу и уверенность в завтрашнем дне.

И еще одна мысль напоследок. Тема, которую часто формально подают как «устройство и эксплуатация паровых котлов, регламенты и нормы», на практике оказывается областью, где небольшие правильные шаги дают большой эффект. Начните с учета, дисциплины и простых улучшений. Остальное подтянется само — уже на цифрах, а не на обещаниях.
