Газопроводы и газовое оборудование котельных
1. Зачем владельцу котельной разбираться в своей газовой части
Когда в котельной все работает, об этом мало кто вспоминает. Автоматика держит температуру, горелки послушно затухают ночью и бодро стартуют утром. Но одна мелочь вроде забитого фильтра, сбитой настройки ПЗК или слабой прокладки на фланце быстро превращается в простой, звонки жильцов и лишние расходы. В теме “Газапроводы и газовое оборудование котельной” нет магии. Здесь ценится понимание устройства и аккуратная эксплуатация. Разберем по порядку, что важно знать о газопроводах, ГРУ и ГРПШ, как работают регуляторы и защитные клапаны, зачем нужна настройка давления и регулярное обслуживание. И как организовать поиск утечек газа так, чтобы вы спали спокойно, а оборудование не подводило в разгар сезона.
2. Картина целиком: от магистрали до горелки
Чтобы котельная давала тепло тогда, когда нужно, газ должен прийти к ней в нужном объеме и с нужным давлением. На пути газа почти всегда есть несколько “ступеней” редуцирования. С магистрали высокое давление снимается на газораспределительной станции, далее по газопроводам среднее давление приходит к объекту, а на подходе или внутри здания работает ГРУ или ГРПШ. Уже оттуда газ подается к коллектору котлов и горелок с рабочим давлением, которое требуется для конкретной автоматики и диффузоров.
Каждое звено цепи важно. Если на входе в котельную срывается давление, регулятор давления газа внутри ГРУ начинает работать на пределе. Если регулятор стабилен, но фильтр забился, меняется характеристика свечи ПСК. Любой дисбаланс тут же ощущают горелки. Поэтому проектирование и обслуживание газопроводы следует рассматривать как единую систему: от дворовых сетей до последнего штуцера перед форсункой.
2.1 Типы газопроводов по назначению и расположению
В котельных и на прилегающей территории встречаются наружные и внутренние газопроводы. Наружные могут быть подземными или надземными. Подземные актуальны на участке от городских сетей до точки ввода, надземные применяют на эстакадах, в местах пересечения препятствий, при установке ГРПШ на фасаде.
Внутренние газопроводы ведут от узла учета и ГРУ к оборудованию. Для внутренних линий в котельных используют стальные трубы с качественной сваркой, опорами и компенсаторами. Полиэтилен активно применяют в наружных сетях, но на переходах к зданию и внутри помещений переходят на сталь. Это вопрос пожарной безопасности и механической прочности.
2.2 Давление: низкое, среднее, высокое
Классификация по давлению помогает понимать, в каких пределах должна работать автоматика и арматура. В городских и распределительных сетях традиционно выделяют низкое давление до единиц килопаскалей, среднее от нескольких до сотен килопаскалей, а высокое делится на подкатегории. Для котельных чаще всего подводят среднее давление, а дальше, через ГРУ или ГРПШ, редуцируют до рабочего уровня для горелок. Конкретные числа задают проект и требования производителей горелок.
Ключевой момент: каждый узел безопасности должен быть согласован с этим диапазоном. ПЗК срабатывает по повышению и понижению относительно уставок, ПСК рассчитывается на отвод излишков при аварии, регулятор давления газа держит стабильный выходной параметр даже при колебаниях на входе. Когда все согласовано, горелки стабильно держат пламя без “подвываний” и срывов.
2.3 Монтаж и детали, о которых часто забывают
Даже идеальная схема будет капризной, если недоглядели мелочи. Правильный уклон газопроводов к конденсатосборникам, грамотные опоры и компенсация температурных удлинений, отсутствие вибрации на гибких вставках у горелок — все это влияет на ресурс и герметичность. На входе к ГРУ обязательно ставят запорную арматуру с удобным доступом и обвязку байпаса для обслуживания. Газовые фильтры размещают так, чтобы до них можно было добраться зимой без акробатики.
Узел измерения давления полезно дублировать: манометры на входе и выходе редуктора, возможность подключения контрольного манометра для пусконаладки. Такая “мелочевка” экономит часы времени, когда нужно найти причину неустойчивой работы.
3. Газо-распределительные устройства и пункты
Газ в котельную приходит разный по давлению, по чистоте, по стабильности. Задача ГРУ и ГРПШ — выдать на оборудование ровный, безопасный поток. По сути это сердце газовой части объекта. Набор компонентов схож, отличается исполнение и производительность.
3.1 ГРУ: состав и роль на объекте
ГРУ, газорегуляторная установка, обычно включает входной кран, газовые фильтры, регулятор давления газа, ПЗК, ПСК, манометры и датчики, узел учета с корректирующим оборудованием, а также байпасную линию. Вариантов много: от компактных модулей до больших шкафов с несколькими нитками и резервированием. Но логика всегда одна: очистить газ, стабилизировать давление, защитить потребителя от скачков, отследить параметры.
Качественная ГРУ облегчает жизнь обслуживающему персоналу. Хорошая компоновка, понятная маркировка, удобные смотровые окна и штатные штуцеры под контроль — это не излишества, а инструмент быстрой диагностики. Когда нужно выполнить настройку давления или проверить уставки ПЗК, доступ и наглядность решают.

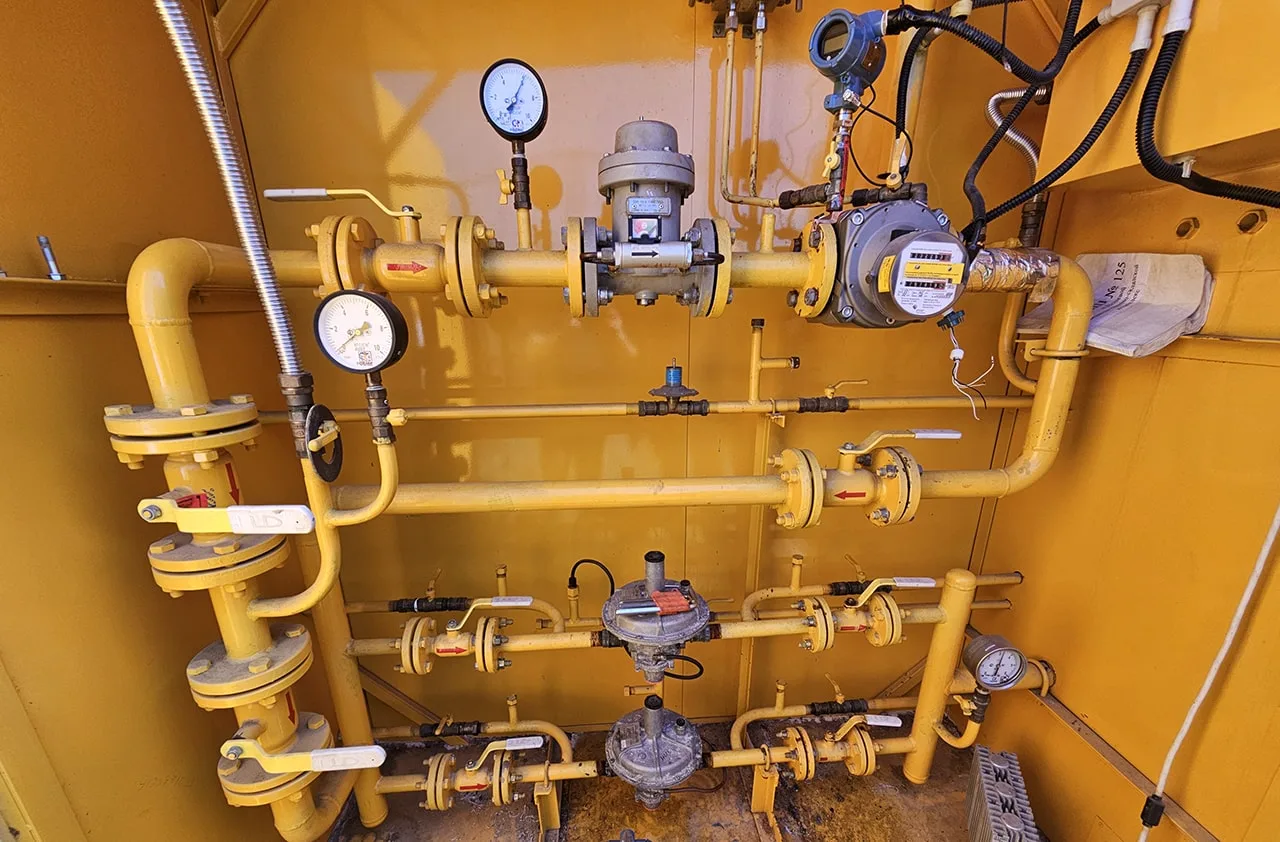

3.2 ГРПШ: где уместен шкафный формат
ГРПШ — газорегуляторный пункт шкафного типа. Это компактное решение для небольших котельных, автономных объектов, модульных зданий. Внутри шкафа все то же самое: фильтр, регулятор, ПЗК, ПСК, приборы контроля. Преимущества ГРПШ — заводская сборка, быстрая установка на площадке, аккуратный внешний вид и защитный корпус. При правильном подборе ГРПШ уверенно справляется с сезонными пиками потребления, а обслуживание проще за счет стандартизированных узлов.
Важно трезво оценивать расход и динамику нагрузки. Если зимой котлы стартуют ступенями, регулятор давления газа должен держать выход в динамике, а ПЗК не должен “нервничать” от временных провалов. В шкафном исполнении это решается грамотным расчетом и корректной настройкой пилота.
3.3 Практика проектирования: на что обратить внимание
На бумаге все работает идеально. В жизни вступают в игру температура, обмерзание, пыль, вибрации, человеческий фактор. Несколько проверенных правил: ставьте фильтр до регулятора и, по возможности, диффманометр для контроля перепада, предусмотрите отвод сгущений, не скупитесь на дренажные штуцера. Старайтесь, чтобы ПСК имел безопасный вывод на свечу, а не в помещение. И не забывайте о тепловой защите шкафов и помещений: датчики загазованности и вентиляция должны работать без сбоев, особенно в межсезонье.
И еще один момент. Опломбируйте уставки ПЗК и ПСК после пусконаладки, чтобы случайная “подкрутка” не обернулась аварийным отключением в пик морозов. Это экономит нервы и деньги.
4. Регулирование и безопасность: регуляторы, ПЗК, ПСК
Три кита, на которых держится стабильность, — регулятор давления газа, предохранительный запорный клапан и предохранительный сбросной клапан. Каждый нужен для своего сценария, вместе они формируют устойчивую и предсказуемую работу котельной.
4.1 Регулятор давления газа: типы и нюансы
Регуляторы бывают прямого действия и с пилотным управлением. Прямого действия проще и дешевле, подходят для небольших расходов и стабильного входного давления. Пилотные держат уставку точнее, спокойнее переносят резкие изменения потребления, подходят для каскадов горелок. У любого регулятора есть важный параметр — “запирание” на ноль расхода. После закрытия горелок выходное давление не должно “уползать”. Если регулятор перепускает, ПСК будет частым гостем.
Настройка давления на регуляторе выполняется по манометру или электронному датчику. Делают это на рабочем расходе, а затем проверяют на минимальном и максимальном. Хорошая практика — зафиксировать итоговые уставки в журнале, указать текущий расход при каждом измерении и температуру окружающей среды.
4.2 ПЗК: защита от нештатных скачков
ПЗК срабатывает при опасных отклонениях. Он закрывает подачу при повышении или при падении давления за регулятором, в зависимости от настройки. Уставки задают с нормированным запасом относительно рабочего диапазона регулятора и требований горелок. Перезапуск ПЗК делают вручную после устранения причины, а не просто “снятием” замка. Это дисциплинирует процесс и исключает повторение.
Некоторые ПЗК позволяют дистанционный контроль положения, что удобно для диспетчеризации. Но даже с удаленным мониторингом лог остается на месте: каждая сработка фиксируется с временем, давлением и описанием действий.
4.3 ПСК: куда девать лишнее давление
ПСК, предохранительный сбросной клапан, нужен для кратковременного отвода газа при повышении давления на выходе регулятора. Он не замена ПЗК, а страховка для кратких скачков. Пропускную способность ПСК подбирают по расчету, чтобы сброс успевал “съесть” пик до того, как уставка ПЗК успеет закрыть линию. Вывод ПСК организуют на свечу вне здания, с защитой от попадания осадков и льда.
Регулярная проверка ПСК обязательна. Клапан должен открываться и закрываться четко, без “подсвистывания” и подвисания. Удобно проверять это на плановой остановке, когда есть возможность контролируемо поднять давление до уставки срабатывания.
5. Настройка давления и пусконаладка
Пусконаладка — момент истины. Если ее провести основательно, все последующие месяцы пройдут ровно. Если “подкрутить” на глаз — проблемы выйдут в самый неудобный час.
5.1 Подготовка к настройке
Начинают не с отвертки, а с чистоты. Газовые фильтры проверяют, при необходимости чистят или меняют картридж, убеждаются в правильном направлении потока. Дальше — продувка и удаление воздуха. Перед настройкой выполняют проверку герметичности, в том числе опрессовку участка под контролем манометра. Это закроет вопрос случайных утечек на резьбах и прокладках, чтобы потом не ловить “мистику” на настройках.
Манометры и датчики калибруют или хотя бы сводят к единому показанию. Если два прибора показывают разные цифры, настройка давления превратится в спор с самим собой. На объекте полезно иметь переносной эталонный манометр.
5.2 Алгоритм настройки регулятора, ПЗК, ПСК
Логика следующая. Сначала задают рабочее выходное давление на регуляторе, на средних расходах, а затем проверяют удержание на минимум и максимум. Далее настраивают ПЗК по повышению и понижению с учетом допуска горелок и требований производителя. После этого — ПСК, с уставкой, согласованной с характеристикой регулятора и ПЗК. В конце проверяют совместную работу: имитируют резкий старт котла, отключение, ступенчатое изменение расхода, закрытие запорной арматуры.
На крупных объектах удобно провести “суточную” проверку. Оставляете логирование давлений и температур на сутки, смотрите, как меняется выход регулятора ночью, утром, в час пик. Это надежный способ поймать редкие дрожания, которые не видны за полчаса пусконаладки.
5.3 Типичные ошибки при настройках
Первая — настраивать уставки на холостом ходу, без реальной нагрузки. Регулятор ведет себя по-другому, когда горелка забирает значимый расход. Вторая — забыть про “запирание” на ноль расхода. Третья — нерегламентированные коррекции “для подстраховки”, когда из лучших побуждений поднимают уставки ПЗК или ПСК “чуть-чуть выше”. В итоге ПСК начинает сбрасывать при каждом старте, а ПЗК закрывает линию от преходящих всплесков. Еще одно частое упущение — отсутствие фиксации итоговых настроек. Без записей следующему инженеру придется начинать с нуля.
6. Газовые фильтры: небольшой элемент с большим влиянием
Пыль, ржавчина, окалина, капли конденсата — все это попадает в регуляторы и арматуру, если не поставить правильные газовые фильтры. А они стоят копейки по сравнению с ценой ремонта регулятора и простоем котельной. Фильтр держит ресурс клапанов и мембран, стабилизирует работу ПСК, снижает шум и вибрации в трубопроводе.
6.1 Типы и выбор
В котельных используют сетчатые, картриджные и циклонные фильтры. Сетчатые просты и практичны, картриджные дают тонкую фильтрацию, циклонные полезны там, где много механических примесей. Выбирают по расходу, давлению и требуемой тонкости очистки. Важно учитывать перепад давления на фильтре: чем он больше, тем сильнее “просаживается” выход регулятора на пиках нагрузки.
Хорошая практика — предусмотреть измерение перепада диффманометром. Когда перепад растет до оговоренного значения, фильтр чистят или меняют. Это избавляет от спорных моментов “на глаз”.
6.2 Обслуживание фильтров
Регламент простой: периодическая проверка, очистка, замена картриджа. Конкретная периодичность зависит от качества газа и режима работы котельной. На пуске нового объекта фильтры обычно загрязняются быстрее, чем потом. Поэтому через несколько недель после старта полезно сделать внеплановую проверку. Любая настройка давления лучше держится, когда фильтры чистые.
После закрытия фильтра обязательно проверяйте герметичность крышки и штуцеров. И фиксируйте дату, перепад до и после обслуживания. Эти записи пригодятся при анализе сезонных колебаний.
7. Ликвидация рисков: утечки газа
Утечки газа — главная причина тревоги и аварийных остановок. Хорошая новость: системный подход позволяет держать риск на низком уровне. Для этого нужен регулярный поиск утечек газа, качественная арматура, грамотная сборка, корректные моменты затяжки и дисциплина ведения журнала.
7.1 Как искать утечки
Методы разные и дополняют друг друга. Базовый способ — обмыливание соединений. Пена покажет микропузырь даже на резьбе, если подходить не формально. Второе — портативные газоанализаторы, которые реагируют на метан и одорант, подойдут для недоступных мест и быстрых обходов. Третье — контроль падения давления в изолированном участке при закрытых кранах и стабильной температуре. Это выявляет невидимые “просачивания”, которые не покажет пена.
Полагаться только на запах одоранта нельзя: обоняние субъективно, а в проветриваемом помещении даже заметная утечка может маскироваться. Лучше сочетать несколько методов и фиксировать результаты с привязкой к конкретным узлам. В отчете четко указывают место, тип соединения, масштабы, принятые меры.
7.2 Устранение утечек газа: быстро и без суеты
Устранение утечек газа проводят только с участием компетентной бригады с допуском. Работы начинают с локализации участка и снятия давления. Дальше — разбор соединения, проверка состояния прокладок, резьбы, уплотнения, корректный момент затяжки. При необходимости соединение заменяют. После сборки — обязательная проверка герметичности и запись в журнал.
На горячих линиях, где остановку не планировали, лучше иметь заранее подготовленный план работ с оценкой рисков и перечнем инструментов. Экономия на прокладках, ленте или пасте выходит боком. Долговечность соединения зависит от качества мелочей.
7.3 Профилактика утечек
Профилактика начинается на проекте: минимизируйте количество резьбовых соединений в пользу сварных, ставьте виброразвязки у горелок, используйте качественные фланцевые прокладки. В эксплуатации — регулярный обход, плановый поиск утечек газа, контрольный обмер моментов на проблемных соединениях, освежение уплотнений при техобслуживании. Нелишне следить за температурными перепадами в помещениях: частое охлаждение и нагрев влияет на резьбу и фланцы.
Хорошее правило — комбинировать визуальный осмотр с приборным контролем. И не забывайте про систему контроля загазованности: датчики, исполнительные клапаны, сигнализация и приточно-вытяжная вентиляция должны быть в строю.
8. Плановое обслуживание: что делает котельную спокойной
Периодическое обслуживание газопроводов и автоматики снимает острые углы еще до наступления холодов. Это не про “поставить подпись”. Это про реальные работы, которые продлевают ресурс узлов и держат параметры в норме.
8.1 Перечень ключевых работ
В типовой перечень входят: осмотр запорной арматуры, проверка ходов, смазка, очистка газовых фильтров, тестирование регулятора давления газа, проверка и настройка уставок ПЗК и ПСК, диагностика узла учета, поверка манометров и датчиков. Параллельно выполняют обход по герметичности, продувку свечей, проверяют состояние изоляции на наружных участках, актуальность маркировки.
Обслуживание газопроводы, как его часто ищут в поиске, включает и документацию: журналы, акты, фиксация результатов настройки давления. Это кажется бюрократией, но именно записи помогают быстро восстановить картину при нестандартной ситуации.

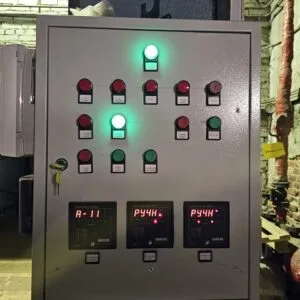

8.2 Автоматика и безопасность
Системы загазованности, вентиляция, аварийные клапаны — это вторая линия защиты. Датчики метана проверяют на отклик и калибровку, исполнительные клапаны — на время закрытия и корректность возврата, вентиляцию — на фактический расход воздуха. На многих объектах именно здесь всплывают неожиданности: забитые фильтры вентиляции, нарушенная настройка реле давления, забытые отключенные датчики.
Параллельно стоит оценить сценарии аварийного отключения: как быстро перекрывается подача, что видит диспетчер, сколько времени занимает перезапуск после срабатывания ПЗК. Четкий, заранее отработанный порядок снижает риск и потери.
8.3 Люди и порядок
Даже идеальная автоматика не спасет, если персонал не знает, что делать при падении давления или при срабатывании ПСК. Короткие, понятные инструкции рядом с оборудованием, обучение на реальных кейсах, тренировки с имитацией неисправностей — все это работает лучше любой толстенной папки регламентов. И это не лишние траты, а инвестиция в время без простоев.
9. Случай из практики: как маленькая деталь остановила большой объект
В морозный январский день одна котельная стала “подвывать”: пульсации пламени, редкие сработки ПЗК, народные методы “прибавить уставку” на регуляторе. Причина оказалась прозаичной: забитый газовый фильтр перед регулятором, перепад вырос втрое. Регулятор честно держал уставку, но на ступенчатом пуске просаживался, ПСК открывался, ПЗК нервничал от пролетов. Чистка фильтра и возврат уставок ПЗК в проектные значения сняли вопрос за час. Но до этого объект жил неделю на нервах.
Почему так произошло? После ремонта участка наружного газопровода никто не заглянул в фильтр. Казалось бы, мелочь. На деле — лишние запуски горелок, перерасход и риски. Я с тех пор всегда записываю в план пусконаладки внеочередную проверку фильтров через пару недель после старта.
10. Как мы помогаем: Техгазавтоматика
Компания Техгазавтоматика занимается ремонтом и обслуживанием газопроводов и газового оборудования котельных в Екатеринбурге и по всей Свердловской области. Мы работаем с ГРУ и ГРПШ, выполняем настройку давления, налаживаем работу регуляторов, проверяем ПЗК и ПСК, чистим и меняем газовые фильтры, проводим поиск утечек газа и устраняем их. Делать это аккуратно и вовремя оказывается выгоднее, чем героически чинить ночью в мороз.
10.1 Наши работы и компетенции
Берем полный цикл: аудит газовой части, измерения, пусконаладка, ремонт и плановое обслуживание. Подбираем и поставляем арматуру, регуляторы, фильтры и датчики, помогаем с модернизацией ГРУ и заменой ГРПШ на более производительное. На объектах со сложным графиком нагрузки внедряем пилотные регуляторы с точной характеристикой, зашиваем уставки, обучаем персонал.
Отдельное направление — устранение утечек газа. Быстро локализуем, меняем проблемные соединения, восстанавливаем герметичность и всегда проводим контрольную проверку с актом. Делаем это так, чтобы подобных случаев становилось меньше, а не больше.
10.2 Как мы работаем
Сначала слушаем. Понимаем симптомы и режимы, смотрим журнал сработок, проверяем критические узлы. Дальше показываем, что и почему собираемся делать. После работ оставляем понятные метки уставок, передаем чек-лист по эксплуатации. Если требуется, подключаем удаленный мониторинг давлений и температуры в помещении ГРУ, чтобы видеть картину в динамике.
Работаем официально и прозрачно. Документы, акты, фотографии узлов до и после, рекомендации по дальнейшим шагам — все это у вас на руках. И да, у нас есть аварийная бригада, которая приедет, когда это действительно нужно.
10.3 Где и для кого
Мы обслуживаем промышленные котельные, МКД, торговые центры, школы и детсады, склады и логистические комплексы. География — Екатеринбург и вся Свердловская область. Если нужно срочно привести в порядок ГРУ, заменить ГРПШ, провести настройку давления на новом регуляторе, выполнить поиск утечек газа после реконструкции — приедем и сделаем. Чтобы уточнить детали, достаточно связаться удобным для вас способом.
11. Мини-памятка владельцу котельной
Ниже — короткий список вещей, которые держат газовую часть в порядке. Это не заменяет регламент, но отлично помогает не упустить важное.
- Держите журнал уставок регулятора, ПЗК и ПСК, фиксируйте дату, расход и температуру.
- Проверяйте газовые фильтры чаще в первый месяц после запуска или ремонта сетей.
- Планируйте обход с приборным контролем герметичности не реже раза в квартал.
- Следите за перепадом на фильтре, ставьте диффманометр, если его нет.
- Тестируйте систему загазованности и вентиляцию по плану, с измерениями, а не “на слух”.
- Опломбируйте уставки и подписывайте регулировочные винты, исключите случайную “подкрутку”.
- Храните комплект качественных прокладок, паст и ленты, не экономьте на уплотнениях.
- Проверяйте вывод свечи ПСК: он должен быть чистым, без льда и мусора.
- Регулярно проводите обучение: быстрый алгоритм действий при сработке ПЗК должен знать каждый.
- Не игнорируйте “мелкие” колебания пламени, это ранний сигнал проблем с давлением или фильтрацией.
12. Частые вопросы по эксплуатации газовой части котельной
Нужно ли менять регулятор, если часто срабатывает ПСК? Не обязательно. Сначала проверьте фильтр, уставки, динамику давления на входе. Часто проблема в сопутствующих узлах.
Можно ли настраивать ПЗК и ПСК самостоятельно? Лучше не рисковать. Это элементы безопасности. Неверная настройка дает ложные отключения или, что хуже, пропускает опасный режим. Здесь уместен вызов компетентной бригады.
Как часто нужен поиск утечек газа? В идеале — по регламенту и дополнительно после любых работ на газопроводе или в сезон резких температурных перепадов. И еще — при каждом необычном запахе в помещении, даже если датчики молчат.
13. Почему системный подход важнее “ремонтов по вызову”
Газовая часть котельной любит регулярность. Плавные настройки, нормальная фильтрация, записанные уставки и предсказуемые планы обслуживания позволяют держать нагрузку зимой без нервов. Разовые героические ремонты создают иллюзию экономии, но обычно обходятся дороже: горелки ломаются, регуляторы изнашиваются, ПСК срабатывает чаще, а простои подкрадываются в самый неподходящий момент.
Проще и дешевле выделить время на диагностику осенью, поставить свежий картридж, проверить ПЗК, настроить регулятор и пройтись с прибором по соединениям. Тогда зимой котельная работает, как часы, а вы занимаетесь делом, а не пожаротушением.
14. Что важно помнить прямо сейчас
Газопроводы, ГРУ и ГРПШ — это не “сложная магия”, а технологичная, понятная система, которая требует внимания и аккуратности. Регулятор давления газа должен быть настроен на реальной нагрузке, ПЗК и ПСК — иметь уставки с разумным запасом и опломбировку. Газовые фильтры — чистые, манометры — исправные, журнал — в порядке. Поиск утечек газа — регулярный, устранение утечек газа — оперативное и документированное.
Если вы ищете подрядчика, который поможет выстроить эту систему “под ключ” в Екатеринбурге и Свердловской области, Техгазавтоматика готова подключиться. С нами и “сложные” котельные становятся предсказуемыми, а отопительный сезон перестает быть лотереей. Вопросы, аудит, настройка давления, ремонт ГРУ и ГРПШ, плановое обслуживание газопроводов — все это можно решить одним обращением. И да, мы прекрасно понимаем, что в жизни люди ищут в интернете и “обслуживание газопроводы” — в любом случае вы попадете туда, куда нужно.
