Режимно-наладочные испытания котлов
1.1 Зачем это делается и почему без этого нельзя
Если вы когда-нибудь наблюдали, как котел вроде бы работает, но расход топлива растет, а тепла в системе не прибавляется, то вы понимаете цену правильной настройки. Режимно-наладочные испытания котлов как раз про то, чтобы привести установку к рациональному состоянию: раскрыть заложенный мощностной ресурс, обеспечить стабильное и безопасное горение, оптимизировать КПД котлов, провести настройку режимов горения, снизить лишние потери и получить прогнозируемый результат на всех нагрузках. Это не формальность и не разовая «галочка». Это процедура, которая меняет поведение агрегата в реальной жизни.
Смысл прост: котел собирают из конкретных узлов, горелок, дымового тракта и автоматики. В каждую котельную он приходит с разными исходными условиями. Даже одинаковые модели ведут себя по-разному из-за тяги, качества топлива, состояния теплообменной поверхности, регулировок вентиляторов и клапанов. Испытания позволяют выстроить эту систему под ваш объект, затем оформить результаты в понятные регламентные документы и обучить персонал управлять режимами без угадываний.
В ходе работ специалисты настраивают горелочные устройства, проверяют автоматику безопасности и межблокировки, снимают параметры горения котла на нескольких точках нагрузки, рассчитывают потери теплоты и фиксируют оптимальные настройки. В итоге формируется режимная карта, по сути дорожная карта для операторов, где наглядно показано, как вести котел в разных погодных и технологических условиях.
2. Периодичность испытаний и регламент
Тема периодики часто вызывает споры, хотя базовые ориентиры очевидны. Периодичность режимно-наладочных испытаний котлов задается требованиями промышленной безопасности, правилами технической эксплуатации и документацией изготовителя. Но в жизни этого мало. Котел живет в реальной среде: меняется состав газового топлива, изнашиваются дроссельные заслонки, забиваются воздухопроводы, накапливается накипь. Поэтому здоровый подход такой: регламентированная проверка раз в год плюс внеплановая после любых существенных изменений.
Существенные изменения это не только капитальный ремонт. Перевод на другой вид топлива, замена горелки, модернизация автоматики, реконструкция дымовой трубы, даже смена режима работы объекта с дневного на круглосуточный требуют пересмотра. После этих событий проведение режимно-наладочных испытаний котла становится обязательным, иначе вы управляете агрегатом вслепую.
На опасных производственных объектах и там, где котлы работают под надзором, к графику добавляются требования Ростехнадзора, локальные приказы и отраслевые стандарты. Хорошая практика у владельцев крупных котельных выглядит так: годовой план испытаний, привязанный к межсезонью, плюс контрольные замеры в середине отопительного сезона с короткой корректировкой настроек режимов горения.
2.1 Документы и границы ответственности при режимной наладке
Режимные испытания котлов выполняют на основе паспортов котлов и горелок, инструкций завода-изготовителя, действующих правил технической эксплуатации. На выходе заказчик получает протоколы замеров, расчеты потерь, заключение по результатам, а также актуализированную режимную карту. Внутри компании регламентом закрепляют, кто отвечает за внедрение настроек, кто обучает персонал и кто следит за выполнением карты на смене.
Четкое распределение ролей экономит время. Если заранее назначены ответственные по электрооборудованию, по КИПиА и по теплотехнической части, испытания проходят без лишних простоев и переносов. Это не бюрократия, а способ не потерять детали.
2.2 Когда режимная наладка нужна раньше срока
Есть признаки, которые подсказывают, что ждать плановой даты не стоит. Если повысился расход газа при прежней нагрузке, участились ложные срабатывания, появился запах несгоревшего топлива, зафиксирован рост температуры уходящих газов без понятной причины, то пора производить настройку режимов горения. Такие сигналы часто связаны с нарушением соотношения воздух-топливо или деградацией датчиков, и затягивание только увеличивает потери.
Еще один маркер для газовых котельных это переход на межсезонные нагрузки. На малых мощностях факел ведет себя иначе, и тут выручает корректировка настроек по нижним ступеням. Периодичность режимной наладки котлов может быть более плотной в первый год после запуска, пока оборудование «усаживается», затем график стабилизируется.
3. Подготовка к испытаниям: без чего нельзя стартовать
Качественная работа начинается не с включения дымоанализатора, а с подготовки к режимной наладке. Сбор исходных данных экономит часы на площадке и снижает риск недоразумений. Проверяют состояние газового хозяйства, вентиляции, дымового тракта, доступность пробоотборных точек, наличие продувок и дренажей. Важна чистота теплообменных поверхностей: если экономайзер забит, никакая настройка горения котла не даст честного эффекта.
Перед приездом наладчиков имеет смысл освежить инструктаж персонала, назначить компетентных представителей по каждому виду оборудования и согласовать окно времени. Испытания редко укладываются в один час, зато хорошо вписываются в непиковые часы и межсезонье, когда котел можно безопасно менять по нагрузке.
3.1 Исходные параметры и топливо
Для газа уточняют состав и нижнюю теплоту сгорания. Для жидкого топлива проверяют вязкость, температуру, давление перед форсунками. Для твердого топлива смотрят зольность, влажность, фракцию. Любое отклонение от проектных значений влияет на горение котла. Поэтому в протоколы попадает не только химический анализ дымовых газов, но и характеристики топлива, чтобы потом не путать снижение КПД котлов с изменением качества ресурса.
Полезно заранее оценить состояние фильтров и воздуховодов. Недобор воздуха из-за сопротивления сети маскируется как «бедная» смесь, а проблема на самом деле в механике. Такая диагностика на подготовительном этапе избавляет от ложных выводов и лишних регулировок.
3.2 Безопасность прежде всего
На испытания допускают только персонал с действующими удостоверениями и группами по электробезопасности, умеющий работать с газовым оборудованием и КИПиА. Сами работы проходят по наряду-допуску. Проверяют вентиляцию, газоанализ на загазованность, исправность запорной арматуры, наличие огнетушителей и средств связи. На площадке назначают ответственного руководителя работ и аварийный порядок остановки котла.
Это может звучать очевидно, но в практике именно дисциплина по безопасности определяет, будет ли комиссия заниматься настройкой или тушить непредвиденную утечку. Испытания не отменяют базовые правила, а следуют им буквально.
4. Как проходит проведение режимно-наладочных испытаний котла: этапы и контрольные точки
Работы разбивают на этапы: проверка автоматики безопасности, контроль исполнительных механизмов, базовая настройка подачи воздуха и топлива, снятие характеристик на ступенях нагрузки, анализ результатов, корректировка и оформление документов. Последовательность важна. Нельзя лезть в регулировки, пока не подтверждено, что защитные функции исправны.
Дальше формируют сетку нагрузок. Обычно это несколько ступеней по мощности от минимальной устойчивой до максимально разрешенной. На каждой точке снимают одинаковый набор параметров. Такой подход позволяет сравнивать котел с самим собой во времени и подсказывает, где он теряет теплоту.
4.1 Измерительная база
Инструменты зависят от типа топлива и котла, но неизменно нужны дымоанализатор с поверкой, манометры, термометры, прибор для измерения тяги, тахометр для вентиляторов, расходомеры газа и воздуха или методы их косвенного определения. По возможности подключают тренды автоматики, чтобы фиксировать динамику. Это не прихоть. Видно, как система выходит на плато после изменения заслонки, и не приходится гадать, какое значение считать стабильным.
Перед началом убеждаются, что пробоотборная точка расположена корректно, а датчики не подсасывают лишний воздух. Иначе CO окажется ниже реального, а O2 выше, и выводы введут в заблуждение. Иногда проще обойтись переносным зондом на разных сечениях, чем полагаться на один стационарный анализатор в сомнительной позиции.
4.2 Проверка защит и межблокировок при режимной наладке
Обязательная часть процедуры это тестирование всех защит: контроль пламени, датчики тяги, давления газа, блокировки минимального уровня воды, проверка срабатывания аварийного отключения. Отдельно смотрят закрытие газовых клапанов на герметичность и время закрытия. Если здесь есть вопросы, настройка переносится. Рисковать нельзя.
В хорошей практике результаты проверки защит фиксируют в отдельном протоколе с указанием фактических уставок и поведения системы. Это облегчает дальнейшие плановые проверки и помогает отыскать причины ложных остановов.
4.3 Стабилизация и снятие характеристик
На каждом шаге дают системе время устояться. Изменение подачи воздуха проявляет себя не мгновенно. Инерция теплообменника и дымового тракта тянет за собой параметры с минутной задержкой. Поэтому на одной точке выдерживают паузу, после чего фиксируют значения. Такая дисциплина делает данные воспроизводимыми.
Хорошая выборка включает зимний и межсезонный режим. Зимой котел работает ближе к верхним ступеням, а весной чаще крутится на малых мощностях. Оба сценария должны быть описаны, иначе часть года вы проведете в зоне компромиссов.
5. Настройка горелок и настройка горения котла: что реально регулируется
Самая насыщенная техническая часть режимной наладки это регулировка подач. Для газовых горелок выверяют закон сопряжения воздуха и топлива: как связаны положения сервоприводов, где идут переходы ступеней, какие уставки коррекции задать по температуре воздуха и давлению газа. Для жидкого топлива дополнительно смотрят качество распыла и подогрев. Цель с которой производится настройка режимов горения при режимной наладке: устойчивый факел, минимальные химические недожоги и контролируемая тяга.
Настройка режимов горения котла упирается в три вещи: правильная стехиометрия, достаточная турбулизация и равномерность по фронту. Когда соотношение воздух-топливо подобрано, факел плотный, ровный, без прорывов и отрывов, а содержание CO и CH в уходящих газах стремится к нулю на фоне безопасного O2.
5.1 Воздух, топливо и балансировка
Начинают с базовой точки, обычно середина диапазона нагрузки. Выставляют рекомендованные производителем стартовые углы сервоприводов, проверяют симметрию по воздухопроводам и корректность давления газа у входа в горелку. На этой основе строят таблицу положения исполнительных механизмов для разных процентов мощности.
Если у горелки несколько каналов воздуха, они балансируются так, чтобы факел не перекашивало. Неравномерность фронта горения ведет к локальному перегреву труб, ухудшению теплоотдачи, снижению КПД котла. В моей практике именно перекос по воздуховодам чаще всего становился причиной роста температуры уходящих газов на малых нагрузках. Стоило выровнять заслонки и поправить уставки, как ситуация возвращалась в норму.
5.2 Газоанализ и избыток воздуха

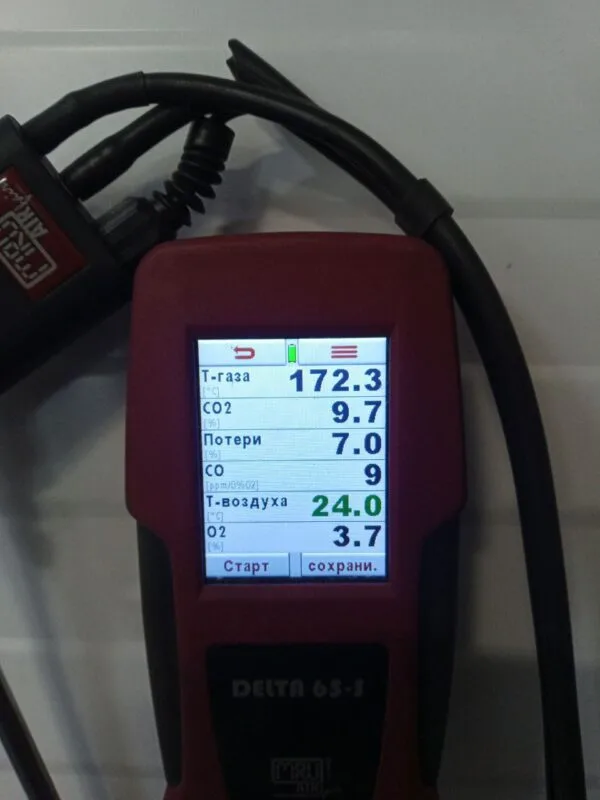

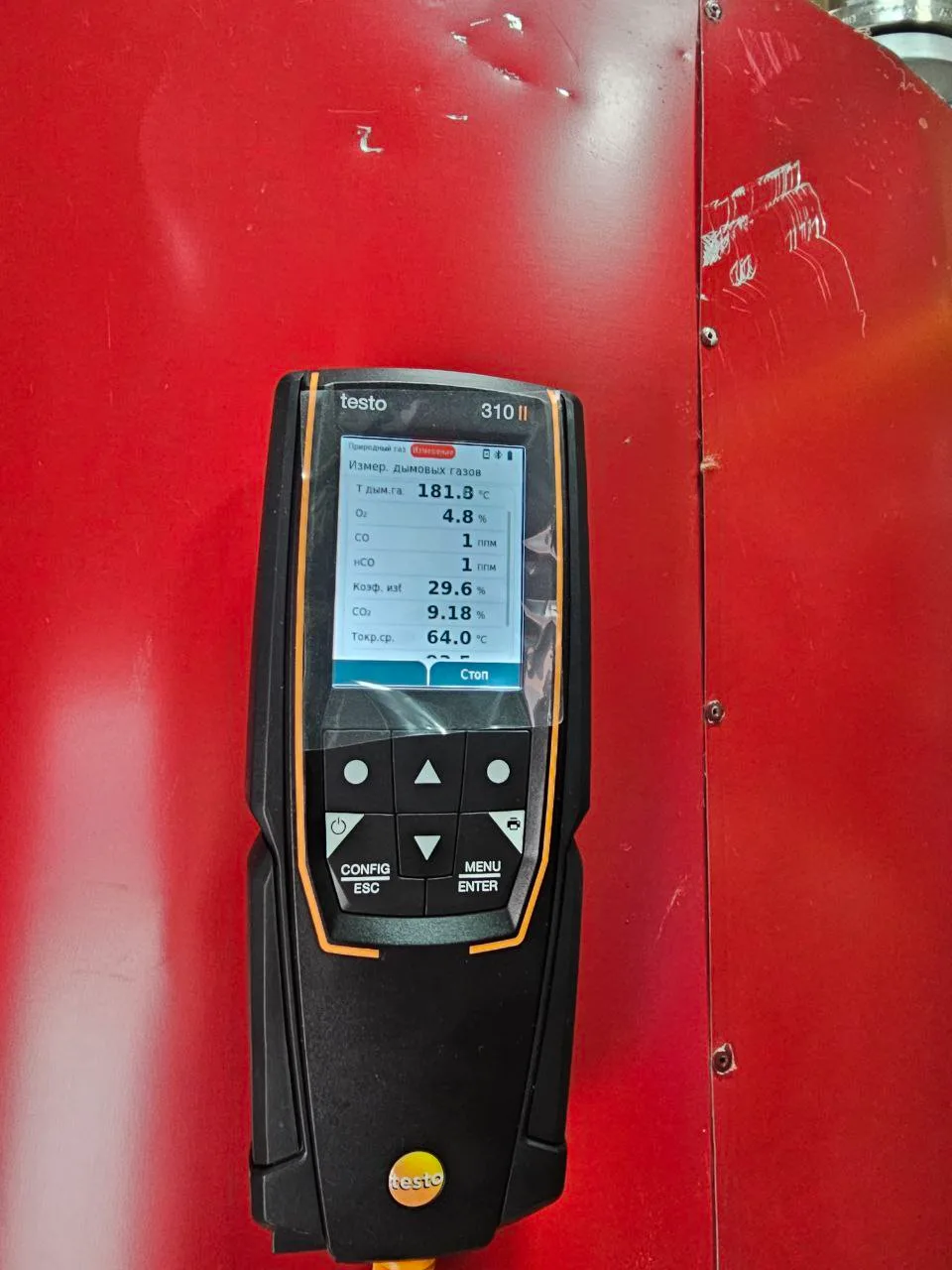

Значения O2, CO, NOx и температура уходящих газов это компас наладчика. Идеальный избыток воздуха зависит от типа топлива и горелки, но общий принцип такой: на верхней части диапазона избыток ниже, на нижней немного выше для уверенной устойчивости. Важно не выхолаживать факел лишним воздухом, иначе кпд котла падает, а температура дымовых газов растет.
СО в нормальном режиме стремится к нулю. Если при визуально стабильном пламени CO повышается, скорее всего смесь бедная и нужно поддать топливо или убрать лишний воздух. Если СО остается высоким при высоком O2, значит плохая подготовка смеси или слабая турбулизация. Иногда помогает настройка направляющих лопаток вентилятора или изменение угла направляющих в горелке.
5.2.1 Работа с приборами и трактом при режимной наладке
Дымоанализатор должен быть поверен, а фильтр зонда чист. Точка отбора выбирается в зоне хорошего перемешивания газов, без подсоса. На толстостенных дымоходах иногда приходится сверлить дополнительный штуцер. Не следует экономить на длине прогрева зонда и на времени усреднения. Короткие измерения дают пляшущие значений и ведут к поспешным выводам.
Параллельно снимают температуру воды на входе и выходе, расход, давление в барабане или коллекторе. Без этих данных расчет потерь будет приблизительным, а вывод о кпд котла окажется субъективным. Полнота измерений важнее скорости.
5.3 Факел, тяга и рециркуляция
Визуальная оценка пламени дополняет приборные данные. Пламя не должно лизать трубную стенку, отрываться от головки или бить в противоположную стену. Тяга в топке и на выходе из котла держится в заданном коридоре. Избыточная тяга вытягивает тепло, недостаточная ведет к обратным подсосам и нестабильности контроля пламени.
На котлах с рециркуляцией продуктов сгорания регулировка позволяет снизить выбросы NOx и смягчить пики температуры. Но это работает, если базовые настройки верные. Рециркуляция не лечит бедную или богатую смесь, а лишь подправляет вершину температурного профиля.
6. Параметры сжигания и контроль потерь
Испытания не сводятся к красивой картинке факела. Итог интересует в цифрах: сколько тепла уходит с дымовыми газами, какие доли химического и механического недожога, как меняются потери при переходе между ступенями. Эти данные превращаются в прямую выгоду, когда видна зависимость расхода топлива от выбранных уставок.
Сравнивая точки, строят графики рабочего диапазона, формируют рекомендации для операторов и делают выводы, стоит ли вмешиваться в гидравлику или дымовой тракт. Это системная работа, где каждая запись в протоколе помогает принять решение без споров.
6.1 Избыток воздуха и химический недожог
На практике держат небольшое «окно» по O2 для устойчивости. Слишком низкий O2 приводит к росту CO и срывам пламени, слишком высокий охлаждает топку. Оптимум ищут экспериментально, ориентируясь на характеристику горелки и поведение котла на объекте. Грамотно подобранный избыток воздуха дает заметную прибавку к кпд котла без риска для безопасности.
Химический недожог виден по CO и, при наличии, по CH. Если они скачут при стабильно открытых заслонках, ищут системные причины: подсос воздуха в топке, неплотности газовых клапанов, дрейф датчиков давления, нестабильность работы вентилятора.
6.2 Температура уходящих газов и теплопередача
Рост температуры уходящих газов без изменения нагрузки часто означает ухудшение теплопередачи. Причины известны: накипь, отложения сажи, нарушенная циркуляция воды. Испытания помогают отличить теплотехническую проблему от настроечной. Если температура уходящих газов снижается после регулировки соотношения воздух-топливо, значит виновата была стехиометрия. Если нет, пора чистить поверхности нагрева.
Полезно фиксировать разницу температур до и после экономайзера. Это помогает оценить его вклад и заметить деградацию на ранней стадии. Когда экономайзер работает хуже, кпд котла уходит вниз даже при безупречном горении.
6.3 Жидкое топливо и распыл
Для мазута и дизеля ключевым остается качество распыла. Дисперсность и форма факела зависят от форсунок, давления и температуры топлива. Неправильная вязкость делает смесь «тяжелой», падает степень перемешивания с воздухом, растет СО и дымность. Здесь настройка включает подбор форсунок, прогрев, выравнивание давления и обязательно контроль факела.
Хороший распыл дает ровную картину на всех ступенях, без хвостов и провалов, а измерения подтверждают низкий недожог при нормальном O2. Тогда и расчеты показывают устойчивый прирост эффективности.
7. Режимные карты : как они устроены и зачем нужны
Результат испытаний должен работать каждый день. Режимная карта котла делает это возможным. Это не просто лист бумаги. Это набор конкретных уставок и действий оператора в типовых ситуациях: какая позиция заслонки на 40 процентах нагрузки, как вести розжиг, какие параметры считать нормой и что делать при отклонениях.
Хорошая карта понятна с первого взгляда. Оператору не нужно вспоминать, где искать подсказки. Он открывает документ и получает конкретные указания. Благодаря этому уменьшается влияние человеческого фактора и устраняется «творчество» на смене, которое дорого обходится в топливе и надежности.
7.1 Обязательные разделы
В режимные карты котлов включают перечень уставок по топливу и воздуху для диапазона нагрузок, целевые значения O2 и CO, допустимые пределы температуры уходящих газов, порядок переключения ступеней горелки, корректировки по температуре воздуха, давлению газа и тяге. Обязательно добавляют действия при типовых аварийных сигналов и контакты ответственных.
Дополнительно полезны схемы с положениями заслонок и сервоприводов. Картинка помогает быстро сориентироваться, а в сочетании с текстовыми инструкциями сокращает риск ошибки.
7.2 Обучение персонала по режимным картам котлов
Сами по себе режимные карты котлов работать не будут, если люди ее не понимают. Поэтому после испытаний проводят короткое обучение. Разбирают реальный пример: вот диапазон нагрузок, вот как меняется содержание O2, вот на какой уставке факел стабильный. Такой формат лучше лекций. Оператор запоминает практику, а не абстрактные слова.
По итогам обучения назначают ответственных за хранение и обновление режимных карт котлов. Изменился состав газа или прошла чистка теплообменника значит, режимные карты нужно перечитать и при необходимости скорректировать уставки. Они живой документ, а не музейный экспонат.
8. Команда, которая делает работу: кто и за что отвечает
Испытания котлов выполняют не в одиночку. В команде есть наладчик горелочного оборудования, теплотехник, инженер КИПиА, электрик и представитель эксплуатирующей организации. Каждый знает свой участок, и в этом смысл. Слаженная команда проводит процедуру режимно-наладочных испытаний быстро и без повторов.
Руководитель работ отвечает за последовательность проведения настройки режимов горения, безопасность и связь с заказчиком. Наладчик ведет регулировки, КИПиА обеспечивает доверие к цифрам, электрик следит за приводами, оператор помогает с переключениями и фиксирует режимы. Такая структура упорядочивает процесс и уменьшает хаос.
8.1 Квалификация и допуски
Без допуска к газоопасным работам и группы по электробезопасности на площадку не допускают. Сертификаты на приборы, протоколы поверки и компетенции по конкретным типам горелок это не формальности. Они гарантируют, что результат можно будет предъявить проверяющим органам и самому себе через полгода без стыда.
Отдельно важна компетенция по автоматике безопасности и контролю пламени. Понимание, как работает УЭЦН, фотосопротивление, ионизационный контроль или УФ-датчик, позволяет быстро устранить ложно нестабильную работу и не путать настройку горения с борьбой с дефектными датчиками.
9. Выведение на оптимальный режим горения: критерии и подтверждение
Оптимальный режим это не один волшебный рычаг. Это компромисс трех приоритетов: безопасность, экономичность, экологические ограничения. Критерии просты: факел устойчив, содержание CO минимально и стабильно, O2 на заданном уровне для каждой ступени, температура уходящих газов ниже, чем до начала работ, а автоматика не тревожит оператора ложными сигналами.
Проверка проходит на нескольких нагрузках. Этот шаг не сокращают. Если красиво получилось на 70 процентах, это не гарантия, что на 30 и 90 все так же хорошо. Режим подтверждают повторными измерениями, при необходимости делают мелкие поправки в таблицах уставок.
9.1 Как понять, что цель достигнута
Признаки успеха узнаваемы. Снижен расход топлива на ту же тепловую нагрузку, выровнены тренды по O2 и CO, исчезли самопроизвольные остановы, температура уходящих газов стала ниже, а протокол расчета потерь показывает увеличение КПД котлов. Оператор не испытывает потребности «подкручивать» уставки каждые 15 минут. Котел ведет себя предсказуемо и спокойно.
Пара недель эксплуатации окончательно подтверждают выводы. Если карта выполняется, показатели держатся. В противном случае команда возвращается и уточняет настройки. Это нормальная практика, и она экономит большие деньги в сезон.
9.2 Оформление результатов режимной наладки

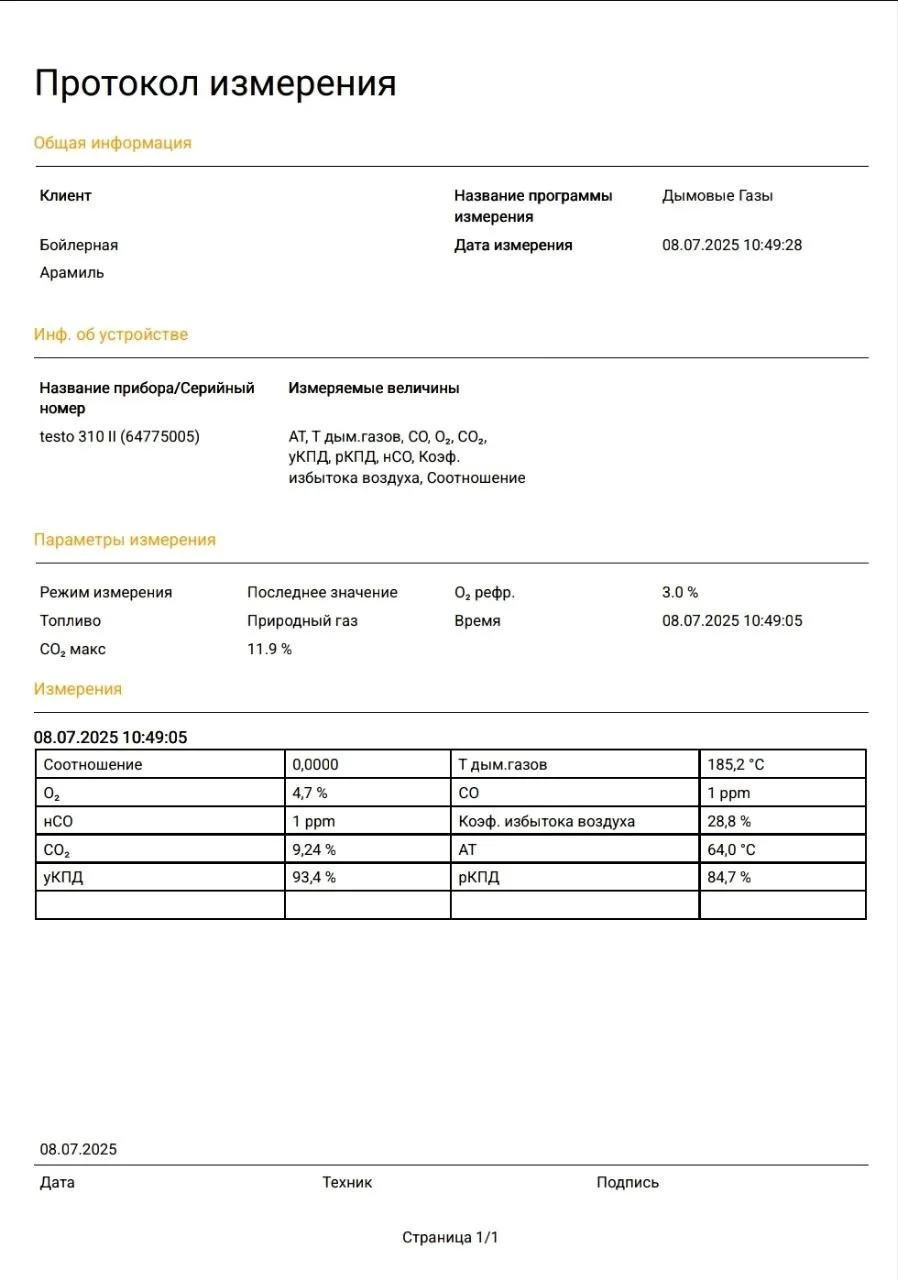

После завершения формируют комплект: протоколы измерений, расчет потерь, акт выполненных работ, обновленная режимная карта и рекомендации по обслуживанию. Документы удобно хранить в цифровом виде и на месте у щита управления. Так их не приходится искать, когда приходит проверка или меняется смена.
В рекомендациях указывают интервалы повторных проверок и условия, при которых стоит вызвать наладчиков вне графика. Это завершает цикл, в котором техническая работа превращается в управляемый процесс.
10. Типичные ошибки при режимной наладке и как их избежать
Ошибки часто рождаются из спешки. Популярная беда это настройка на одной точке нагрузки и перенос результатов на весь диапазон. Так не работает. На нижних ступенях другая аэродинамика, и факел может вести себя иначе. Нужна сетка точек, хоть и небольшая, но репрезентативная.
Второй частый промах это доверие к неповеренным приборам. Дымоанализатор без свежей поверки дает иллюзию точности. Проверяйте документы. Иначе все цифры в протоколе можно смело умножать на неизвестность.
10.1 Организационные просчеты
Неревизованные задвижки перед испытаниями, неочищенные поверхности нагрева, закрытый доступ к пробоотборной точке превращают настройку в мучение. Гораздо проще выделить полдня на подготовку, чем затем провалить график и получить средние результаты. Сюда же относится отсутствие ответственного на стороне заказчика. Решения тогда зависают, и команда теряет время.
Еще одна мелочь с большими последствиями это отсутствие согласованного окна по нагрузке. Когда котельная прикрывает технологию, заранее договариваются о «коридорах» для маневров. Без этого испытания превращаются в бег с препятствиями.
10.2 Технические недочеты
Неравномерность подачи воздуха по каналам, неоткалиброванные сервоприводы, подсосы в газопроводе низкого давления, неверно установленные датчики тяги все это тянет за собой хвост проблем в виде снижения КПД котлов. Их можно и нужно ловить на старте. Хорошая контрольная карта по исполнительным механизмам с реальными положениями на разных процентах помогает вовремя заметить расхождения.
Не стоит забывать и о гидравлике. Плохая циркуляция воды в котле ухудшает теплопередачу и заставляет «лечить» топку лишним воздухом. Испытания быстро показывают, что причина не в горелке, и фокус смещается на насосы и задвижки.
11. Что дальше: сопровождение после испытаний
Настройка режимов это не моментальный снимок, а начало нормальной жизни котла. Полезно организовать мониторинг ключевых параметров: O2, температура уходящих газов, частота остановов по безопасности, расход топлива на единицу тепла. Даже простые тренды в журнале позволяют вовремя заметить дрейф и сделать точечную корректировку режимов горения.
Через несколько месяцев имеет смысл провести контрольные замеры и, если нужно, подправить режимную карту. Особенность котлов в том, что они стареют. Но это не обязательная деградация. С нормальным обслуживанием, чисткой и поддержкой настроек агрегат держит параметры годами, а расходы предсказуемы.
11.1 Как упростить жизнь оператору
Чем понятнее документы, тем меньше шансов на импровизацию. Лаконичные инструкции на щите, метки на сервоприводах, нормированные диапазоны по каждому датчику и ясный порядок действий при отклонениях снимают стресс с персонала. Тогда и режимная карта выполняется, и котел работает как задумано.
Если на объекте есть система диспетчеризации, часть параметров выводят на удаленный мониторинг. Это помогает техслужбе вовремя заметить отклонения и не доводить дело до аварийной остановки. Небольшая инвестиция в визуализацию окупается экономией топлива и нервов за счет повышения КПД котлов и увеличения надежности.
