Открытие котлов
Любой отопительный или технологический котел живет в жестком режиме. Пламя, горячие газы, перепады температур, мелкая пыль и остатки топлива день за днем атакуют металлоконструкции, уплотнения и огнеупор. Снаружи агрегат может выглядеть как новенький, а внутри уже копится сажа, подкрадывается коррозия или где-то тихо дрожит ослабевший шнур на дверце. Регулярный осмотр котла внутри не про перестраховку, а про холодный расчет: безопасность, экономия топлива и продление ресурса оборудования.
Эта статья для тех, кто отвечает за эксплуатацию котельной, сервис инженера, энергетика или руководителя, которому важны стабильные цифры в отчетах и спокойствие зимой. Разберем, что именно дает открытие агрегата, какие дефекты встречаются чаще всего, как их устранять и почему не стоит тянуть с заменой турбулизаторов, если они вышли из строя. И, конечно, расскажем, как мы в Техгазавтоматике организуем такие работы в Екатеринбурге и по всей Свердловской области.
1. Что такое открытие и почему его планируют заранее
1.1. Суть процедуры и ее цели
Открытие котла — это контролируемый доступ в газоходы и топочное пространство для диагностики и обслуживания. Операция включает останов и охлаждение агрегата, разгерметизацию дверец и люков, вскрытие ревизионных крышек, подсветку и обследование световым и измерительным инструментом. В некоторых случаях подключают эндоскоп, чтобы оценить состояние труднодоступных участков.
Главные задачи просты. Первая — вовремя заметить повреждения, которые не проявляются сразу на приборах. Вторая — снять нагар и отложения, потому что один миллиметр сажевого слоя легко крадет несколько процентов КПД. Третья — проверить, как себя чувствуют уплотнения и огнеупор, а также убедиться в целостности дымогарных труб котла и правильной работе узлов, которые создают турбулентность потоков.
1.2. Как часто имеет смысл это делать
Единого графика для всех не существует, потому что режимы, топливо и конструкция разные. Но есть здравый минимум: один раз в год перед стартом отопительного сезона. Если котел работает на жидком топливе или часто стартует и останавливается, план лучше усилить до двух раз в год. Газовые котлы коптят меньше, но и на них постепенно растет слой отложений, особенно при неполной настройке горелки.
Стоит учитывать и пробеги по часам. После каждых 2–3 тысяч часов работы полезно смотреть внутрь, даже если котел трудится на природном газе. В производственных условиях с пыльным воздухом, где в котельную попадают аэрозоли, можно и чаще. План зашивается в регламент, согласуется с технологами и сервисной организацией, чтобы не мешать производству и не вылетать в форс-мажоры. Внутренний осмотр котлов производится также при проведении освидетельствования паровых и водогрейных котлов. С правилами проведения освидетельствования вы можете ознакомиться в данной статье.
2. Осмотр топки: что показывает фонарь и опыт
2.1. Осмотр топки котла: типичные находки
Осмотр топки котла всегда начинается с внимательного взгляда на геометрию и цвет металла. Равномерный приглушенный оттенок стенок говорит, что тепловая картина ровная. Пятна синевы, ярко-желтые или белесые зоны намекают на локальные перегревы. Сажа в топке котла указывает на неполное сгорание, избыток топлива, нехватку воздуха или неправильное положение факела. Отложения не только утепляют металл, они разбалансируют тепловую схему, из-за чего соседи по поверхности перегреваются.

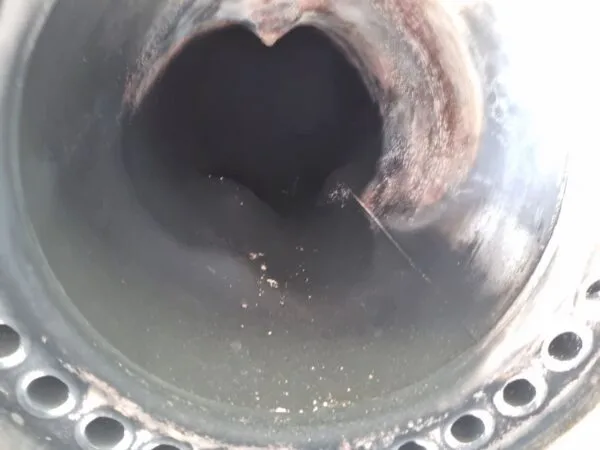

Еще одна тревожная находка — грыжа в топке котла. Это выпучивание поверхности, чаще всего в зоне, где огонь бьет наиболее интенсивно. Причины разные: от трещин циркуляции по водной части и накипи до слишком длинного факела, который упирается в стенку. Грыжа означает, что металл потерял запас прочности в этом месте и может дать трещину при следующем пуске. Это дефект, который нельзя игнорировать.
2.2. Как исправляют выявленные дефекты
При небольших отложениях сажу снимают механически: щетки, скребки, пылесос с подходящими фильтрами. Если отложений много или они спеклись, используют химические составы и термомеханические методы по согласованию с производителем. Важно не повредить базовый металл и огнеупор. Очистка котла от сажи возвращает поверхности способность отдавать тепло и быстро отражается на температуре дымовых газов.
С выпучившимся металлом так просто не справиться. Локальный перегрев требует расследования причин и ремонта. Варианты: исправляют настройку горелки и положение факела, проверяют циркуляцию, удаляют накипь с водяной стороны по отдельному регламенту. Если грыжа в топке котла заметная, часто необходима замена участка листа с контролем качества сварки и термообработкой по технологии. При трещинах или прожогах — только ремонт с последующей диагностикой, чтобы исключить повтор.
3. Дымогарные трубы: когда тепло уходит в трубу буквально
3.1. Что происходит с трубами на практике
Дымогарные трубы котла в идеальном мире чистые и прохладные на выходе, в реальном — покрываются слоем рыхлой или плотной сажи, иногда с примесью солей и сернистых соединений. Отложения снижают скорость теплопередачи, заставляя поднимать мощность горелки. Температура уходящих газов растет, топливо сгорает впустую. При высоких концентрациях серы включается коррозия, особенно при частых простоях и конденсации.
Встречаются и механические дефекты: овальность, вмятины, микротрещины у трубной доски. Следы прорыва газов в соединениях, желтые потеки или запах на пуске — признак негерметичности. Такие вещи на слух и взгляд в работе не всегда заметны, зато при вскрытии они лежат на поверхности, если не полениться и проверить каждую секцию.

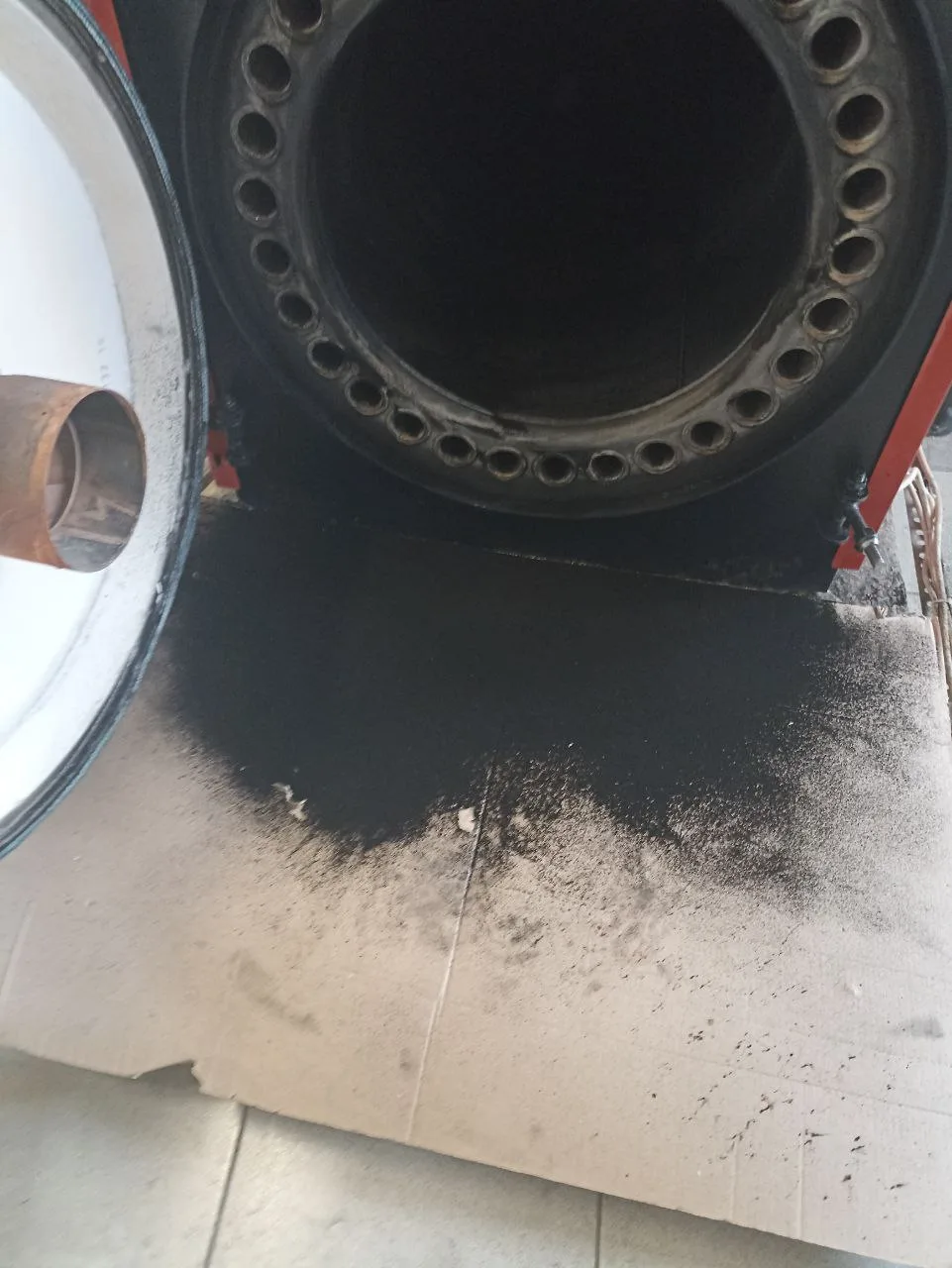

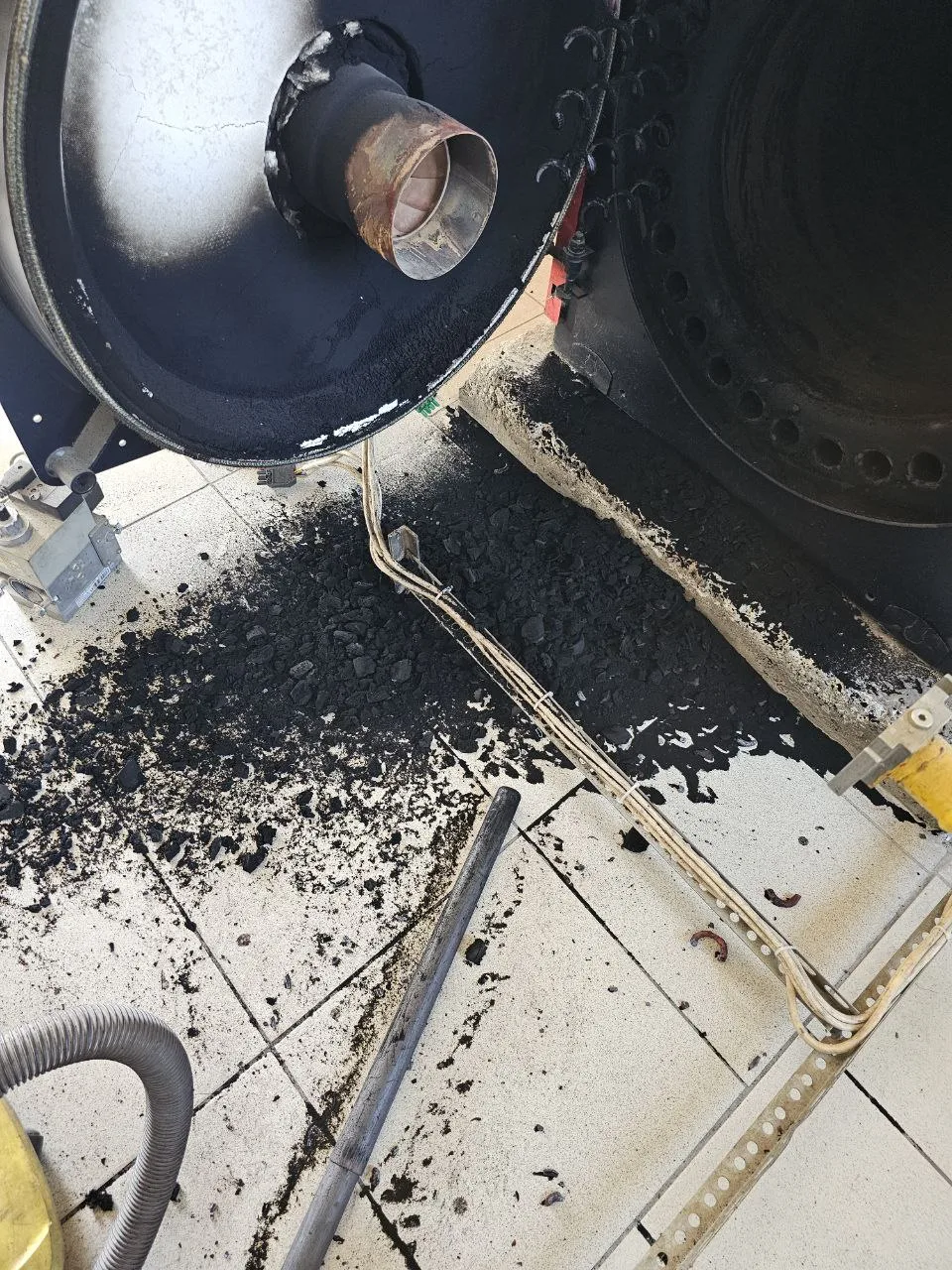

3.2. Очистка котла от сажи: методы и нюансы
Выбор технологии зависит от длины и диаметра каналов, а также от состава отложений. Чаще всего применяют механические ерши с посадкой на вал, пневматические пистоны и вакуумную эвакуацию пыли. Для плотной корки используют химические реагенты, совместимые с материалом труб и огнеупором, либо термореагенты, которые при сгорании разрыхляют нагар. Важно не скатиться в самодеятельность: неправильный реагент может добить металл и уплотнения.
Эффект виден сразу. После глубокой очистки коэффициент теплопередачи возвращается к расчетному, за ним подтягиваются расход топлива и стабильность факела. Многие владельцы удивляются, насколько заметно меняется динамика пуска и как исчезают шумы газового тракта. В ряде случаев достаточно одной грамотной процедуры, чтобы температура дымовых газов упала на десятки градусов и котел перестал сжигать деньги.
3.3. Герметичность трубных досок и ремонт соединений
При осмотре проверяют посадку труб в досках, ищут следы прогаров и прорывов газа. Контроль проводят визуально и пенетрационными методами, иногда применяют дымогенератор или избыточное давление для локализации. Нестабильное соединение исправляют развальцовкой, заменой секции или сваркой по технологии завода.
Нельзя забывать про геометрию. Если трубы повело, нужно понять, почему. Перегрев, неправильные турбулизаторы или их отсутствие, забитые каналы — все это провоцирует неравномерности. Ремонт без устранения причины даст временный эффект, и через сезон дефект вернется.
4. Турбулизаторы: небольшие детали с большим эффектом
4.1. Зачем нужны турбулизаторы котла
Турбулизаторы котла меняют характер потока газов в трубах. Вместо ламинарного скольжения тонкого пограничного слоя к стенке прижимается энергичный вихревой поток. Теплообмен растет, температура уходящих газов падает, а значит, вы меньше жжете топлива при той же нагрузке. На практике правильно подобранные турбулизаторы сокращают расход, выравнивают температурное поле и стабилизируют горение.
Есть еще один бонус. Турбулизаторы сдерживают вынос несгоревших частиц и препятствуют локальному перегреву задних участков труб. Меньше горячих пятен — ниже риск усталостных трещин. При годовом осмотре их снимают, чистят и оценивают состояние крепежа, а при необходимости меняют.
4.2. Что бывает при их поломке и почему замена обязательна
Сломанный или отсутствующий элемент меняет аэродинамику канала. Газовый поток ускоряется, теплообмен падает, возрастает риск прожига и перегрева в соседних трубах. Нередко при вскрытии находят деформированные ленты, сложенные гармошкой детали или отломанные хвостовики. На работающем котле это проявляется ростом температуры дымовых газов, нестабильной тягой и повышенным расходом топлива.
Задержка с заменой — прямой путь к лишним расходам и к риску серьезной поломки. Правильная реакция одна: дефектный элемент снять, подобрать штатный аналог по модели и геометрии канала, выполнить замену и отбалансировать комплект. После работ обязательно контролируют параметры горения и температуру на выходе, чтобы убедиться, что аэродинамика восстановлена.
4.3. Как подобрать и заменить грамотно
Подбор ведут по паспорту агрегата, диаметру и длине канала, типу крепления. Важно не увлекаться экспериментами: слишком агрессивная вставка может создать сопротивление и перегреть передние участки, а слишком мягкая — не даст эффекта. При замене турбулизаторы котла нумеруют, чтобы вести историю обслуживания, и фиксируют фактические размеры для повторных заказов.
На монтаже обращают внимание на шаг, ориентацию спиралей, равномерность посадки. Если часть элементов отсутствует, иногда разумно заменить комплект целиком, чтобы выровнять картину. Финальный штрих — контроль температуры по рядам и анализ выхлопа газоанализатором.
5. Герметичность и огнеупор: маленькие детали, большие потери
5.1. Замена уплотнительного шнура и ревизия притворов
Даже идеальная топка и чистые каналы не спасут, если через дверцы и люки подсасывает воздух. Подсос меняет уравновешивание тяги, ведет к росту кислорода в хвостовых газах и к недогоранию. Простая проверка на холодном котле с полоской бумаги иногда показывает больше, чем длинные отчеты. Если лист почти не держится, пора думать о такой операции, как замена уплотнительного шнура котла.
Новый шнур подбирают по температурному классу, плотности и диаметру. Поверхности притвора очищают от старых остатков и коррозии, седла выравнивают, болты подтягивают равномерно, чтобы избежать перекосов. После сборки делают пробный прогрев и снова проверяют герметичность. Результат виден невооруженным глазом: котел запускается спокойнее, на фасаде исчезают следы копоти, сажа перестает лететь в помещение при открытии дверцы.

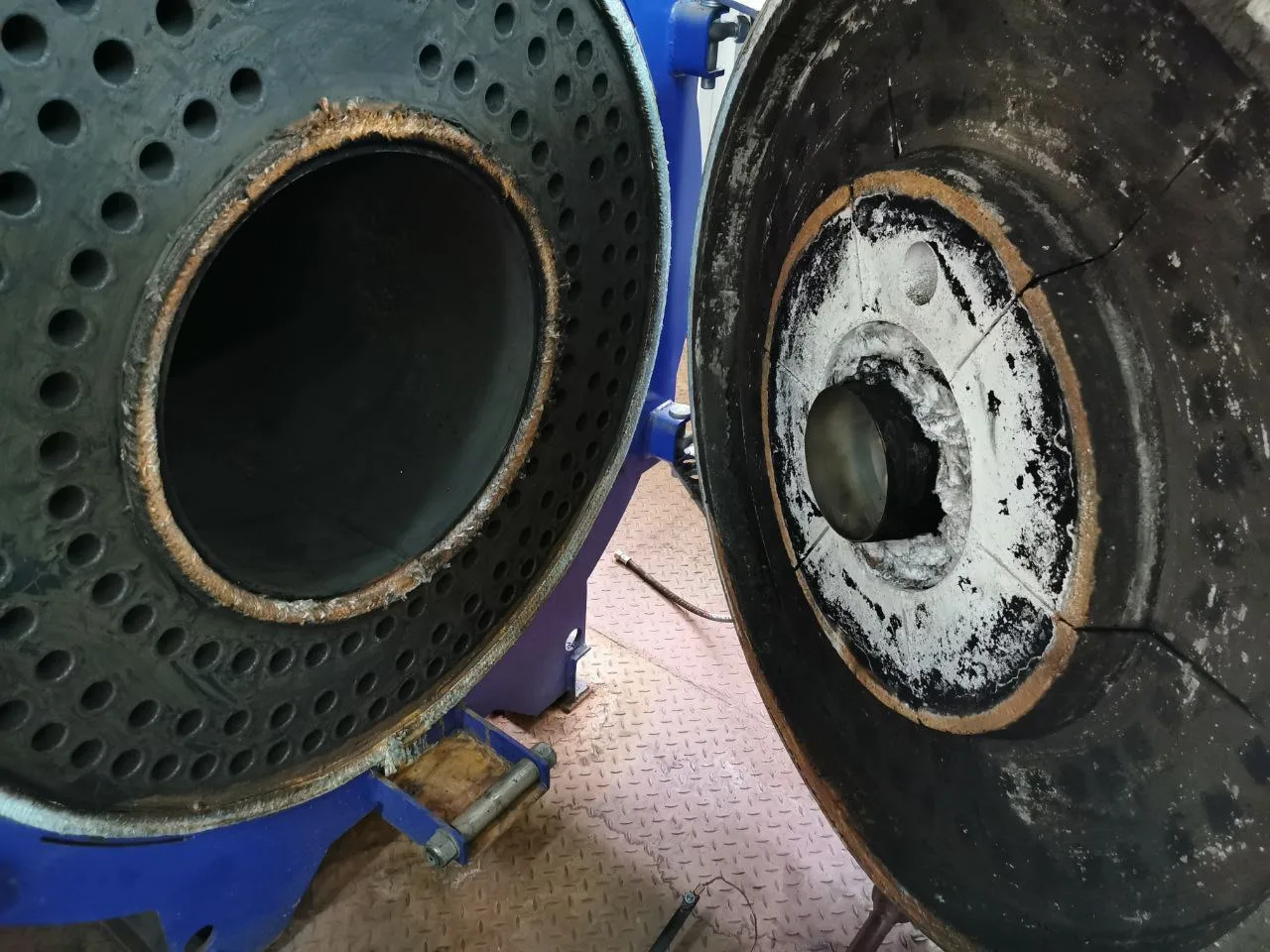

5.2. Диагностика обмуровки в крышке и ремонт огнеупора
Огнеупор берет на себя удар прямого теплового излучения. Диагностика обмуровки в крышке котла особенно важна для агрегатов с интенсивной факельной зоной. Трещины, сколы, выкрашивание и отслоения приводят к оголению металла и быстрым перегревам. Простукивание, визуальный осмотр при хорошем освещении, иногда термография позволяют оценить, где подсыпать, а где менять целиком.
Ремонт проводят совместимыми материалами: маты, плиты, огнеупорные бетоны и мастики по рекомендациям завода. Важно выдерживать режим сушки и обжига после замены, иначе новая обмуровка быстро повторит судьбу старой. При правильной технологии котел возвращается к расчетным тепловым режимам, а ресурс металла заметно растет.
6. Как понять, что пора вскрывать, еще до остановки
6.1. Маркеры на приборах и в отчетах
Самый честный индикатор — температура уходящих газов. Если при той же нагрузке она ползет вверх, значит тепло перестало переходить к воде или теплоносителю. Следом идет расход топлива на единицу тепла. Повышенный кислород в дымовых газах говорит о подсосе или избыточном воздухе. Нестабильность факела, повышенный CO на выходе, частые срабатывания по пламени тоже не предвещают ничего хорошего.
Если два и более признаков сходятся, не откладывайте. Открытие котлов в такой ситуации позволит подтвердить догадки и разобраться, что виновато: отложения, уплотнения, турбулизаторы или дефекты в трубообразующей части. Чем быстрее вы соберете данные, тем дешевле будет решение.
6.2. Признаки, которые видны без приборов
Копоть у притворов, запах гари в помещении, темные потеки на фасаде, шумы и свисты в газовом тракте, которые раньше не появлялись, — все это поводы заглянуть внутрь. На некоторых моделях дополнительно выдают себя перегретые участки окраски, обесцвечивание металла рядом с дверцами, запотевание стекол смотрового лючка.
Полезно сохранять фото с прошлых осмотров и сравнивать. Визуальная память часто подводит, а снимки показывают объективную динамику: где добавилась сажа, где «поплыл» цвет, где просел огнеупор. Такой подход помогает точно спланировать объем работ, включая очистку котла от сажи и ревизию уплотнений.
7. Безопасность и организация работ
7.1. Подготовка и техника безопасности
Любая работа внутри котла начинается с грамотной остановки. Агрегат охлаждают до безопасной температуры, отключают от энергоснабжения, перекрывают газ и топливо, вывешивают заметные бирки «Не включать». После проветривания и проверки на отсутствие взрывоопасных газов приступают к разбору притворов и ревизионных люков.
Персонал работает в подходящих СИЗ, с пылеулавливанием при механической очистке. Освещение и инструмент должны быть исправны, а все операции — зафиксированы в наряде-допуске. Важно не только безопасно открыть, но и также безопасно собрать: правильная затяжка, последовательность, контроль после пуска.
7.2. Документирование и планы ремонта
Хорошая практика — протокол осмотра с фотографиями до и после. Каждому дефекту присваивают приоритет: устранить немедленно, запланировать в ближайшее окно, наблюдать. Для дымогарных труб котла удобно вносить отметки по рядам и номерам, чтобы не потерять проблемные зоны в следующем сезоне.
По итогам составляют план работ с перечнем материалов: от турбулизаторов до уплотнительных шнуров и огнеупорных масс. Такой план экономит время на закупку и делает следующий ремонт предсказуемым. А главное, вы перестаете жить от аварии к аварии.
8. Что дает сотрудничество с Техгазавтоматикой
8.1. Комплексная услуга под ваш режим
Мы много лет профессионально выполняем открытие и обследование котельных агрегатов разной мощности. В Екатеринбурге и по всей Свердловской области команда Техгазавтоматики берет на себя полный цикл: от первичной диагностики на работающем агрегате до детальной ревизии с разбором. Наша задача — вернуть котел к расчетным параметрам и заложить запас по надежности на сезон вперед.
В рамках одного выезда специалисты проводят осмотр котла внутри, оценивают состояние топки, дымоходов и труб, проверяют турбулизаторы, тестируют притворы и уплотнения, уделяют внимание огнеупору. При необходимости выполняем оперативный ремонт и чистку прямо на месте, согласуя объем с ответственными за оборудование.
- Диагностика и осмотр топки котла, оценка тепловой картины.
- Ревизия дымогарных труб котла, измерение отложений, проверка герметичности.
- Снятие, оценка и замена турбулизаторов котла при износе или поломке.
- Очистка котла от сажи механическими и пневматическими методами, подбор химии при необходимости.
- Замена уплотнительного шнура котла и притирка притворов.
- Диагностика обмуровки в крышке котла, локальный ремонт или полная замена огнеупора.
- Настройка горелки после чистки и ремонтных работ, контроль газоаналитики.
8.2. Как выглядит наш процесс на практике
Сначала собираем вводные: марка котла, вид топлива, симптомы, последние аварии и цифры по температурам и расходу. Затем согласуем окно простоя и приезжаем с инструментом и расходниками, подходящими под конкретную модель. На месте делаем фотофиксацию, снимаем турбулизаторы, расчищаем каналы, тщательно вычищаем топку, проверяем уплотнения и огнеупор.
После сборки пускаем котел и доводим параметры. В финале передаем заказчику протокол с перечнем выполненных работ, фото, рекомендациями и списком запчастей, которые стоит держать в резерве. Если нужна поддержка в сезон, мы на связи и можем оперативно выехать повторно.
9. Частые вопросы, которые нам задают
9.1. Можно ли на время снять турбулизаторы, чтобы «котел дышал легче»
Иногда так и делают, чтобы дотянуть до окна ремонта, но это временная мера с понятными потерями. Без турбулизаторов растет температура уходящих газов, падает КПД и возрастает риск перегрева отдельных труб. Если элемент вышел из строя, лучше заменить, чем отключать весь ряд. Мы привозим стандартные комплектующие или подбираем эквивалент, чтобы восстановить расчетную аэродинамику.
Правильная замена быстро отражается на показателях. Тяга стабилизируется, факел становится ровнее, уменьшается разброс температур по рядам. Это один из тех случаев, когда «маленькая железка» возвращает котлу приличную часть эффективности.
9.2. На природном газе ведь чисто, зачем так часто чистить
Да, газ чище жидкого топлива, но отложения все равно растут. Часть продуктов сгорания оседает, пыль из воздуха прилипает на горячих поверхностях, микроконденсат цементирует слой. Плюс никто не отменял временные перекосы по воздуху или проблемные пуски. Если следить за температурой дымовых газов и КПД, вы сами увидите момент, когда чистка перестанет быть затратой и станет выгодой.
Кстати, именно на газе разница до и после хорошо заметна на приборах. Иногда достаточно пары часов работы щеток, чтобы вернуть котлу форму и снизить расход топлива. Осмотр и очистка дают прогнозируемый эффект, который легко посчитать в рублях.
9.3. Мы нашли выпуклость в топке. Это критично
С большой вероятностью да. Грыжа в топке котла означает, что металл в этом месте пережил перегрев и потерял прочность. Даже если сейчас течи нет, при следующей термонагрузке участок может треснуть. Нужно останавливать, выяснять причину и ремонтировать. Мы обследуем факел, проверим циркуляцию, оценим состояние водяной стороны и предложим безопасное решение.
Игнорировать такой дефект нельзя. Цена задержки — уже не проценты КПД, а вынужденный простой и серьезный ремонт, иногда с заменой крупных узлов. Лучше найти и устранить проблему в плановом режиме.
10. План работ: от симптомов к устойчивому результату
10.1. Логика последовательности
Сначала собираем симптомы и данные с приборов, чтобы понимать масштаб. Затем назначаем окно и проводим вскрытие. При диагностике движемся от общего к частному: топка, турбулизаторы, трубы, притворы и обмуровка. По мере осмотра выстраиваем цепочку причинно-следственных связей. Только после этого составляем перечень работ и подбираем материалы.
Такой подход экономит время и исключает лишние операции. Например, менять шнуры без проверки притворов бессмысленно, как и ставить новые турбулизаторы, если в трубах остается толстый слой сажи. Все должно сойтись в одну картину, где каждый шаг оправдан цифрами и результатом.
10.2. Что дает правильная чистка и ревизия
Ровный запуск, стабильное горение, снижение температуры уходящих газов, предсказуемый расход топлива и понятный запас по надежности. В деньгах это выражается в меньших счетах за энергию и в отсутствии аварийных остановов в сезон. В безопасности — в чистом помещении без запаха гари и без риска выбросов через негерметичные притворы.
Мы не обещаем чудес, обещаем качественную работу. Когда котел чистый, уплотненный и отстроенный, он служит дольше и требует меньше внимания. Это та самая базовая гигиена оборудования, на которой строится вся надежность котельной.
11. Предложение для Екатеринбурга и Свердловской области
11.1. Что именно мы сделаем для вашего котла
Если вы ищете, кому доверить открытие для диагностики и обслуживания, компания Техгазавтоматика готова взять работу под ключ. В перечень входит осмотр топки, ревизия труб, оценка и замена турбулизаторов, очистка котла от сажи, замена уплотнительного шнура котла и диагностика обмуровки в крышке котла. Все операции выполняются по согласованному плану, с соблюдением техники безопасности и с документированием результата.
Мы работаем по всему региону, понимаем, что такое «горячий» сезон и сжатые окна простоя, поэтому планируем выезды так, чтобы не мешать вашему процессу. В арсенале специализированный инструмент и проверенные расходники, а у мастеров — большой опыт по оборудованию разных брендов и лет работы именно на местных объектах.
11.2. Как с нами связаться и чего ожидать
Оставьте заявку, кратко опишите симптомы и укажите марку оборудования. Мы свяжемся, уточним детали, предложим окно для работ и сформируем понятную смету. На месте вы получите протокол осмотра, перечень устраненных дефектов и рекомендации на сезон. Если потребуется поставка турбулизаторов или огнеупора, поможем с подбором и поставкой.
В результате котельная будет работать ровнее, а вы будете спокойнее смотреть на графики расхода и температуры. Это именно тот случай, когда профилактика предсказуемо дешевле и надежнее любой героической аварийной борьбы.
12. Что вы выигрываете, когда заглядываете внутрь
12.1. Без пафоса, по делу
Регулярное открытие и осмотр возвращают оборудование к расчетным характеристикам, снижают риски и стабилизируют бюджет. Вы заранее видите слабые места, будь то сажа в топке котла, уставший шнур или деформированный турбулизатор, и решаете их в плановом порядке. На выхлопе — чистые каналы, нормальная тяга, уверенные пуски и честный КПД без «дыр» в экономике.
Если нет времени и ресурсов на самостоятельные работы, отдайте задачу тем, кто этим живет. Техгазавтоматика поможет организовать процесс от первой диагностики до последнего болта на притворе. График, отчетность, результат — все прозрачно и по делу. Ваша котельная отблагодарит спокойной зимой и предсказуемыми цифрами в расходах.
Открытие котла, грамотная очистка, аккуратный ремонт и внимательная сборка — проверенный путь продлить ресурс агрегата и сэкономить на топливе. Мы рядом, если нужно спланировать работы в Екатеринбурге и по всей Свердловской области. Звоните, договоримся о времени и вернем вашему котлу форму, в которой он будет работать так, как задуман.
