Сброс и подпитка

Автоматическая подпитка котельной и сброс давления системы

1. О чем эта статья и почему тема важна

Если коротко, устойчивость и безопасность теплоснабжения держатся на двух незаметных, но ключевых процессах: поддержание нужного давления и восполнение потерь теплоносителя. Сброс и подпитка котельной работают рядом и влияют друг на друга. Когда они настроены толково, котельная живет спокойно, оборудование служит дольше, аварии обходят стороной. Когда настройки сдвинуты, начинается неприятный круговорот воды и давления. То подпитка подливает лишнее, то предохранительная арматура стравливает. В лучшем случае вы теряете ресурс и деньги, в худшем рискуете безопасностью.

Разберем устройство и назначение каждой системы, объясним, как они дополняют друг друга, за счет чего автоматический сброс давления в котельной страхует эксплуатацию при тепловом расширении, и почему грамотная настройка нужна не на словах, а по факту. Отдельно поговорим о воде, ведь подпиточная вода и ее качество влияют на все: от накипи в теплообменниках до коррозии труб. Прочитать статью о производительности системы подпитки вы можете здесь. И да, расскажем, кому доверить монтаж и пусконаладку в Екатеринбурге и по Свердловской области, чтобы после запуска не ловить сюрпризы.

2. Назначение и состав систем автоматической подпитки котельных

2.1. Что такое подпитка котельной и когда она включается

Подпитка котельной нужна для компенсации неизбежных потерь теплоносителя. Они происходят через уплотнения, мелкие утечки, воздухоотводчики, сливные операции при ремонте. Даже закрытая система не герметична на сто процентов. Если не восполнять объем, давление постепенно падает, насосы переходят в кавитацию, котлы уходят в аварию по минимальному давлению, а потребители получают недогрев.

Автоматическая подпитка поддерживает статическое и рабочее давление в заданном диапазоне. Когда давление опускается ниже нижней уставки, автоматика открывает клапан или включает насос подпитки. Как только датчик подпитки фиксирует достижение целевого значения, подача прекращается. В простейшем варианте это редукционный клапан с настроенным давлением на выходе. В продвинутом — подпиточная станция с насосами, фильтром, запорной и обратной арматурой, счетчиком и блоком управления.

2.2. Основные узлы подпиточной станции

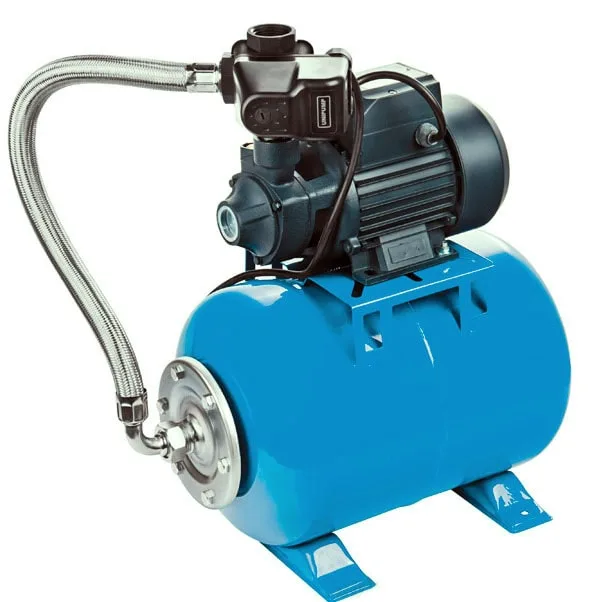

Компоновка зависит от мощности котельной и требований по надежности, но базовый набор узлов узнаваем. Правильно собранная подпиточная станция выполняет сразу несколько задач: дозирует воду, защищает систему от обратного потока, фильтрует механические примеси, фиксирует расход и выдает сигнализацию.

• Насос подпитки или редукционный клапан давления. Насос обеспечивает подачу из бака или внешней магистрали. Редукционный клапан ограничивает давление на выходе.
• Фильтр механической очистки. Простейший страж от песка и ржавчины, которые пришли из сети или бака.
• Обратный клапан. Не дает системе «перетекать» назад и загрязнять источник подпитки.
• Запорная арматура и байпасы. Упрощают обслуживание и позволяют обходить узлы при ремонте.
• Счетчик воды. Нужен для контроля расхода и диагностики утечек.
• Датчик подпитки и реле давления. Отвечают за автоматическое включение и выключение подпитки.
• Подпиточный бак. Резервуар, из которого берут подготовленную воду, если нет прямого подключения к горводоканалу или если требуется особое качество воды.

Ключевой момент — логика. Датчик подпитки должен работать с гистерезисом и задержкой, чтобы станция не щелкала каждую минуту. Кроме того, на входе в котельную необходима блокировка по качеству воды. Если водоподготовка котельной не готова, подпитка должна стоять на паузе, чтобы не гнать сырую воду в теплообменники.

2.3. Подпиточная вода и водоподготовка котельной

Каждый литр подпиточной воды несет соли жесткости, кислород и иногда углекислоту. Внутри это превращается в накипь и коррозию. Чем чаще подпитка «подливает», тем больше загрязняющих примесей остается в системе. Это реальный, а не теоретический риск: растет тепловое сопротивление накипи, падает КПД котлов, а ремонт теплообменника может стоить как половина новой станции.

Поэтому водоподготовка котельной — не опция. Ее назначение простое: снизить жесткость, удалить кислород, привести проводимость к норме. В зависимости от требований применяют умягчение на ионообменных смолах, обратный осмос, деаэрацию, дозирование ингибиторов. Правило одно. Сначала подготавливаем воду, потом допускаем ее к подпитке. Подкачка сырой воды на автомате ускоряет старение системы в разы.

3. Автоматический сброс давления котельной

3.1. Задача и принципы

Система сброса — страховка на случай, если давление в сети подскочило выше допустимого. Причин может быть много: неисправность автоматики, закисание регулятора, перегрев с интенсивным тепловым расширением, ошибка персонала. В этот момент вступает автоматический сброс давления в котельной. Предохранительный клапан открывается и стравливает избыточный объем в дренаж или безопасную емкость. Важное условие — уставка клапана выше рабочего, но ниже предельного давления оборудования.

Иногда пытаются заменить предохранительный клапан чисто программной логикой. Идея плохая. Софт может зависнуть, питание может пропасть, а механический клапан с проверенной пропускной способностью остается последней линией защиты. Автоматика вокруг него полезна, но не вместо него.

3.2. Датчик сброса давления котельной и исполнительные устройства

Чтобы система не была «слепой», ставят датчик сброса давления. Он фиксирует рост выше порога, передает сигнал на контроллер, включает аварийные алгоритмы, а также пишет событие в архив. На исполнительной части работают предохранительные клапаны, иногда в паре. Один основной, второй резервный. Для больших мощностей применяют разнесенный сброс, чтобы не срывать поток одним клапаном и держать точность уставки.

Есть два критичных нюанса. Первый — дренаж должен гарантированно принять заявленный расход без гидроудара и подтопления. Второй — вывод сброса не должен создавать обратного давления на клапан. Казалось бы очевидно, но ошибки тут встречаются чаще, чем хочется.

3.3. Преимущества автоматического сброса давления в котельной

• Повышение безопасности людей и оборудования. Клапан не размышляет, он работает.
• Снижение риска аварийных простоев. Быстрое стравливание спасает узлы от перегрузок.
• Прозрачность для персонала. События фиксируются, по ним легко разбирать причины.
• Соответствие требованиям ПБ и регламентов. Предохранительная арматура — базовый пункт инспекций.
• Гибкость управления. Связка «датчик сброса давления + контроллер» позволяет запустить ограничение мощности или аварийную остановку котла, а не просто стравить и забыть.

4. Компенсация теплового расширения и роль дублирования

Вода почти несжимаема, но при нагреве расширяется. Объем растет, давление стремится вверх. Для компенсации ставят расширительные баки. Мембранный бак принимает лишний объем, удерживая рост давления в пределах нормы. Это рабочий инструмент, который срабатывает при каждом цикле нагрева и охлаждения.

Система автоматического сброса давления — дублирующая по отношению к расширительным бакам для компенсации теплового расширения. Если бак разряжен не по паспорту, мембрана повреждена, кран перед баком закрыт или просто расчет емкости был ошибочным, давление начинает превышать уставки. Предохранительный клапан берет удар на себя и стравливает лишнее. Он не должен работать каждый день, это аварийная защита. Если он срабатывает часто, это не «нормально», а явный симптом плохой настройки или неисправности.

Нормальная эксплуатация выглядит так. Расширительный бак держит суточные колебания, подпитка компенсирует реальные потери. Сброс молчит. Любые регулярные стравливания из-за теплового расширения говорят, что мембранный бак не работает в своем диапазоне или его просто не хватает по объему.

5. Настройки, чтобы системы не конфликтовали

5.1. Базовые уставки: статическое и рабочее давление

Отправная точка — статическое давление у нижней точки системы. Оно должно покрывать высоту столба воды до самой высокой точки плюс запас. Из этого формируется минимальная уставка подпитки котельной. Рабочее давление на подающей линии задают с учетом гидравлики, температур и требований оборудования. Уставка предохранительного клапана выше рабочего, но ниже предельного давления котла и теплообменников. Простой, но часто упускаемый порядок.

Числа не подбирают «на глаз». Сначала считают, потом меряют фактическую высоту, затем проверяют реальные потери и сопротивления. И только затем вводят уставки в контроллер и настраивают пружину у клапана. После — обязательная проверка на горячей системе.

5.2. Логика подпитки котельной: гистерезис и задержки

Датчик подпитки без гистерезиса устроит дерготню. Давление чуть просело — подпитка включилась, поднялось — выключилась. Такое включение по сто раз в сутки убивает насосы и мешает плотному воздухоотделению. Гораздо разумнее задать узкую, но реальную «мертвую зону». Допустим, включение при 1.6 бар, выключение при 1.9 бар для конкретной схемы. Плюс временная задержка в несколько минут, чтобы не реагировать на кратковременные пики из‑за работы насосов.

Еще один полезный прием — ограничить объем разовой подпитки. Например, через счетчик. Если за определенное время ушло больше заданного объема, а давления не прибавилось, система останавливает подпитку и выдает тревогу об утечке. Так вы не зальете подвал и не пустите по кругу кислородную воду.

5.3. Настройка сброса котельной: уставка и пропускная способность

Уставка предохранительного клапана должна быть подтверждена фактически, а не только паспортом. Клапан проверяют на стенде или на месте, учитывая реальное статическое давление. Пропускная способность подбирается по возможной теплопроизводительности и инерции системы. Недооценка приводит к недосбросу и риску гидравлического удара, переоценка — к избыточным потерям воды при любом внештатном росте.

Клапан всегда ставят с прямым и коротким отводом в дренаж, без «бутылочных горлышек». Перед ним — манометр и возможность проверки. Дополнительно полезно поставить контактный манометр или второй датчик сброса давления для фиксации момента срабатывания. Это помогает отличить разовый скачок от регулярной проблемы.

5.4. Межблокировки и диагностика конфликтов

Самый вредный сценарий звучит знакомо. Давление упало — подпитка включилась. Давление выросло выше нормы — клапан стравил. И так по кругу, пока не сожжем насосы и не нагоним кислорода в систему. Выход — межблокировки. Если сработал предохранительный клапан, подпитка берет паузу, автоматика ограничивает мощность котла и гасит причину роста давления. Если подпитка включалась слишком долго и часто, запускается «тихий» режим и приход аварийного сигнала.

Диагностика держится на событиях и трендах. История по датчику подпитки, расход по счетчику, пики по датчику сброса давления и температурные кривые показывают, что было первым. И уже по факту устраняют корень, а не последствия.

6. Типовые ошибки и как их избежать

• Подпитка котельной напрямую из городской сети без фильтра и контроля качества. Итог — грязь и накипь внутри.
• Отсутствие подпиточного бака, хотя по технологии нужна подготовленная вода. Экономия выходит боком.
• Неверная преднастройка расширительного бака. Если давление воздуха в баке не соответствует статике, бак не работает.
• Малая емкость расширительного бака. Дневные колебания давят на предохранительный клапан, он срабатывает слишком часто.
• Слишком «нервный» датчик подпитки. Без гистерезиса и задержек он мешает стабильности.
• Соединение сброса с дренажом через участки с большим гидросопротивлением. В момент аварии это опасно.
• Отсутствие обратного клапана на подпитке котельной. При скачке давления вода уходит назад, загрязняя источник.
• Игнорирование водоподготовки котельной. Частая подпитка сырой водой ускоряет коррозию и накипеобразование.

7. Пусконаладка: пошаговый алгоритм

Монтаж — это половина дела. Вторая половина — пусконаладка, где настраивают уставки и проверяют связность узлов. Ниже последовательность, которая зарекомендовала себя в реальных проектах.

• Замер статической высоты и расчет минимального давления в холодном состоянии. Пресеты уставок без этого — гадание.
• Проверка и настройка предзаряда расширительного бака. Воздушная сторона должна соответствовать статике.
• Промывка фильтров и опрессовка. Перед запуском нужно чистое сечение и подтвержденная герметичность.
• Проверка датчиков: калибровка датчика подпитки и датчика сброса давления, сверка с контрольными манометрами.
• Постановка уставок в контроллер и на клапаны. Гистерезис, задержки, пороги аварий.
• Горячее испытание. Выход на рабочую температуру, наблюдение за ростом давления, контроль работы расширительных баков, фиксация возможных пиков.
• Тест срабатывания предохранительного клапана с фиксацией событий. Нужен отчет по давлению открытия и пропускной способности.
• Проверка «межблокировок»: при срабатывании сброса подпитка должна остановиться, автоматика — ограничить нагрузку.
• Документация: протокол уставок, схемы фактического монтажа, инструкции для персонала.

8. Эксплуатация и обслуживание

Внимательная эксплуатация экономит деньги. Профилактика проще и дешевле ремонта теплообменника или котла. Регламент лучше утвердить заранее и не нарушать его без причины.

• Ежемесячно: проверка показаний манометров, трендов давления, состояния фильтров подпитки, тест сигнализации по датчику подпитки.
• Ежеквартально: слив через предохранительный клапан с фиксацией момента открытия, проверка дренажа на пропускную способность.
• Раз в полгода: контроль предзаряда расширительного бака и визуальная проверка мембранных узлов.
• По факту: проверка водоподготовки котельной, анализ жесткости и проводимости подпиточной воды, корректировка дозирования.
• Постоянно: мониторинг расхода подпитки по счетчику. Рост расхода без причины — признак утечки.

9. Интеграция в автоматику котельной

Современные узлы подпитки и сброса — это не набор «железа», а часть общей системы автоматизации. Датчик сброса давления и датчик подпитки должны быть увязаны с контроллером котельной. События пишутся в архив, тревоги попадают на диспетчерский пульт или в облако, ответственные получают уведомления.

Полезные функции, которые обычно внедряют без больших затрат: контроль баланса воды, блокировка подпитки при непрерывном сбросе, ограничение тепловой нагрузки при превышении давления, подсказки оператору при повторяющихся срабатываниях. Это снижает вероятность «человеческого фактора» и помогает поймать проблему на раннем этапе.

10. Практический взгляд: как это выглядит на объекте

В реальных проектах нередко встречается одна и та же картина. Внедряют новую подпиточную станцию, но оставляют старый расширительный бак с «родной» настройкой. На холодной системе все выглядит прилично, а на горячей давление выходит за уставку. Предохранительный клапан начинает подстукивать. Персонал слышит, но привыкает. Через месяц растет расход подпитки, водоподготовка не справляется, на теплообменниках появляется накипь.

Решение обычно комплексное. Настраиваем предзаряд бака по статике, корректируем уставки на подпитке, увеличиваем задержки по датчику подпитки, проверяем пропускную способность сброса, разруливаем с дренажом. Пара часов на горячих испытаниях — и система перестает «качать маятник». Давление держится в диапазоне, подпитка включается редко, а сброс молчит, как и должен.

11. Сброс давления и подпитка в котельной: точка баланса

Вся логика сводится к балансу. автоматическая подпитка должна компенсировать только реальную потерю объема, а не подпирать настройки. Сброс обязан молчать, кроме исключительных случаев. Расширительный бак работает каждый день, подпиточная станция — время от времени. Если один узел начинает «жить вместо другого», где-то нарушена настройка или расчет. Статическое давление ниже нормы — подпитка мучается. Недостаточный объем бака — сброс не выдерживает.

Здесь важна последовательность. Сначала статика и расширительный бак, затем уставки подпитки, потом проверка работы на горячем контуре и только после этого окончательная настройка предохранительных устройств. Иначе система будет постоянно искать равновесие через лишние литры воды и зря открытые клапаны.

12. Где выгода и что вы точно выигрываете

Управляемая автоматическая подпитка и корректный сброс давления влияют не только на безопасность. Это экономия и ресурс. Меньше подпиточной воды — меньше расходов на реагенты и умягчение, ниже риски коррозии, стабильнее КПД. Отсутствие частых срабатываний предохранительных клапанов — меньше потерь теплоносителя и меньше обращений в аварийную службу.

• Снижение эксплуатационных затрат. Меньше водоподготовки, меньше внеплановых ремонтов.
• Рост срока службы оборудования. Теплообменники и котлы будут работать в расчетном режиме дольше.
• Простая диагностика. По событиям датчика сброса давления и счетчику подпитки легко понять, где искать проблему.
• Стабильное тепло. Потребители получают плановую температуру без провалов.

13. Роль подпиточного бака и систем наполнения

Подпиточный бак решает сразу несколько задач. Он выравнивает пульсации подачи, служит буфером для подготовленной воды и резервом на случай перебоев с источником. Для крупных объектов это практически обязательный элемент. Уровень в баке контролирует датчик, а система наполнения поддерживает его в заданных пределах. Сюда же подключают дозирование химии и датчики качества.

Правильно организованный узел наполнения включает клапан подачи, фильтры, контроль уровня по двум независимым каналам, сигнализацию переполнения и сухого хода, а также байпас для обслуживания. Это простой способ снизить риск аварий с переливом и недоливом, а также оторвать подпитку от настроений городской сети.

14. Как влияет качество воды на автоматику

Качество воды сказывается не только на железе, но и на датчиках. Датчики давления и уровнемеры не любят грязь и отложения. Если водоподготовка котельной работает нестабильно, резоннее настроить более частую промывку фильтров и добавить ступень тонкой очистки.

Еще один момент — наличие воздуха. Воздух в подпиточной воде дает ложные срабатывания по давлению, а иногда провоцирует кавитацию на насосе подпитки. Решение — дегазация и корректная гидравлика всасывающей линии, особенно если подпиточная станция берет воду из подпиточного бака.

15. Что обязательно учесть при проектировании автоматической подпитки и сброса

Проект — это не только красивая схема. Это ответы на несколько практических вопросов: где брать воду, как стабильно ее готовить, как сбрасывать избыточное давление, куда девать стравленный объем, как оператор поймет, что происходит.

• Источник и качество воды. Нужна отдельная линия с узлом учета, фильтром и возможностью переключить на резервный источник.
• Концепция подпитки. Индивидуальная подпиточная станция, интегрированная в автоматизацию котельной, с возможностью дистанционного управления.
• Дренаж для сброса. Пропускная способность с запасом, отсутствие подпора, защита от обратного перетока газов и запахов.
• Расширительные баки. Расчет объема, место установки, удобство обслуживания, возможность проверки предзаряда.
• Контроль и архив. Датчик подпитки, датчик сброса давления, счетчик воды, архив аварий и тренды.

16. Услуги компании Техгазавтоматика

Когда речь идет о безопасности и ресурсе оборудования, лучше работать с теми, кто знает предмет. Компания Техгазавтоматика занимается монтажом и настройкой узлов подпитки и систем автоматического сброса давления. Выполняем полный цикл работ в Екатеринбурге и по Свердловской области: от обследования и подбора оборудования до пусконаладки и обучения персонала.

Чем поможем на практике:

• Проектирование и поставка узла подпитки. Подпиточная станция с нужной производительностью, учетом и автоматикой.
• Монтаж и настройка систем. Подключение датчиков, обвязка предохранительных клапанов, врезки в действующую систему без лишних остановок.
• Установка подпиточных баков и систем наполнения. Организуем резерв и стабильность, интегрируем в общий контур управления.
• Настройка уставок, чтобы узлы не конфликтовали. Зададим правильную статику, гистерезис, проверим межблокировки.
• Пусконаладка. Горячие испытания, протоколы, обучение персонала, передача инструкций.
• Сервис и поддержка. Регламентные проверки, поверка датчиков, проверка предохранительных устройств, диагностика трендов.

Мы понимаем, что «под ключ» — это не просто установить железо. Это добиться, чтобы все работало корректно и без сюрпризов. Отдельно помогаем с водоподготовкой котельной: подберем технологию, согласуем с подпиткой, настроим контроль качества.

17. Как начать сотрудничество и что получите на выходе

Первым шагом всегда идет обследование. Приезжаем, снимаем фактические параметры, изучаем схему, разговариваем с персоналом. По итогам даем понятное техническое решение с расчетами и сметой.

• Выверенные уставки и согласованные алгоритмы. Подпитка работает мягко, сброс — только когда действительно нужно.
• Подтвержденные параметрами расширительные баки. Без постоянного «цоканья» предохранительных клапанов.
• Чистые линии подпитки и корректная водоподготовка. Минимум накипи, минимум коррозии.
• Архив событий и прозрачная диагностика. Любая аномалия видна по трендам и сигналам.
• Пакет документов: протоколы испытаний, схемы, инструкции операторам.

Сброс давления и подпитка в котельной — не конкуренты, а партнеры. Когда каждый узел делает свою работу, система живет спокойно, а вы спокойно спите. Если хотите, чтобы так было у вас, просто дайте знать. Мы подключимся там, где вам удобнее: от быстрой настройки датчика до комплексной модернизации с установкой подпиточного бака и доводкой автоматики.
