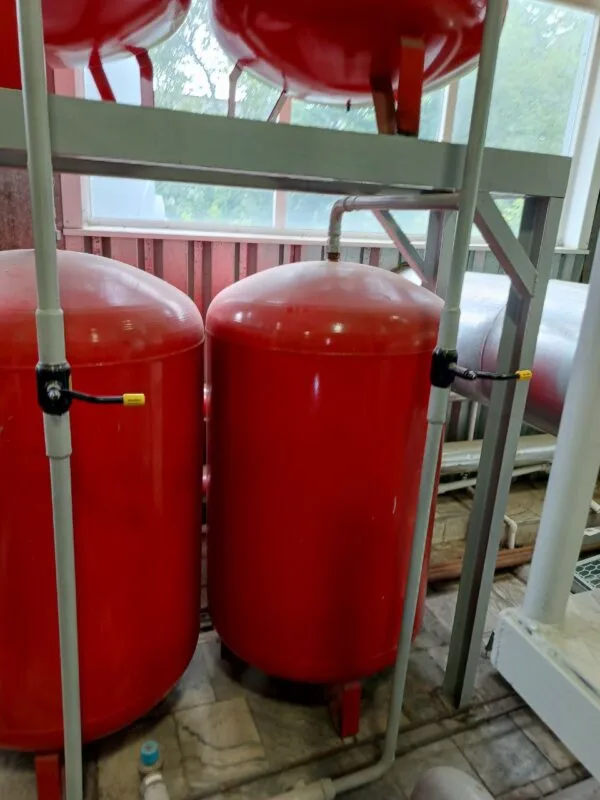

Расширительные баки котельных

1. О чем пойдет речь и почему тема важна

Если в котельной все работает тихо и без всплесков давления, значит там правильно подобран и настроен расширительный бак. Его не видно, его редко вспоминают, но именно он держит систему в тонусе и не дает ей «застучать по трубам». В этой статье разберем, как устроен этот незаметный помощник, чем он отличается в разных системах, как выбирать, куда ставить и какое давление задавать. И отдельно поговорим о практических деталях: на каких мелочах чаще всего спотыкаются монтажники и как их избежать.

Текст пригодится проектировщикам, эксплуатационщикам, владельцам котельных и всем, кто принимает решения по инженерии зданий. Никаких лекций ради лекций, только то, что помогает в работе и экономит нервы.

2. Назначение: с чем помогает бак и что будет, если его недооценить

Вода при нагреве увеличивается в объеме. Тот же закон действует для гликоля и любых теплоносителей. Это и есть тепловое расширение. В закрытой системе ему некуда деваться, давление растет и быстро добирается до предохранительного клапана. Клапан спасает, но вместе с парой ведер теплоносителя на пол выливаются деньги и время на долив и развоздушивание. Плюс остается риск кавитации на насосах и ускоренного износа арматуры.

Расширительная емкость берет на себя избыточный объем и поддерживает рабочее давление в заданных пределах. Это компенсация расширения в чистом виде: система греется, лишний объем уходит в газовую полость бака; система остывает, бак возвращает теплоноситель обратно. Когда все настроено, приборы чувствуют себя спокойно, а котел не «стреляет» по манометру.

2.1. Что происходит без правильного бака

Простейшая иллюстрация. Небольшая котельная на двух этажах, буфер на 300 литров, алюминиевые радиаторы. Бак поставили «для галочки», маленький и с заводским подпором, о настройке не думали. Результат: к ночи, когда система уходит в экономичный режим, давление проседает, воздухопроводы ловят порцию воздуха, а по утрам насосы поют, как в метро в час пик. Пара сезонных сливов через предохранительный клапан и вот уже на стене появляются подтеки, а площадка у котла покрывается солями. Все это лечится правильным расчетом и одной регулировкой ниппеля.

Упрощать тоже нельзя. Избыточный объем бака и слишком низкое давление предзаряда приводят к «мягкой» системе, которая медленно реагирует на изменения, а насосы работают в менее предсказуемых режимах. Важно попасть в разумный диапазон, а не ставить «побольше, чтобы наверняка».

2.2. Открытая и закрытая схемы

В старых гравитационных системах использовали открытый объемный резервуар на верхней отметке. Он работал, но платой были испарения, постоянный доступ кислорода и коррозия. Сейчас в котельных стандартом являются закрытые мембранные емкости. Они отделяют теплоноситель от газа мембраной или баллоном, устраняя контакт с воздухом. Это продлевает срок службы котла, труб и арматуры.

В закрытых системах бак системы действительно становится частью гидравлического расчета. Он должен подходить по объему и по давлению, иначе смысла в нем нет. А для котлов с внутренним расширительным сосудом иногда добавляют внешний бак для котлов, если производитель встроил слишком маленькую емкость или если в контуре есть большой теплоаккумулятор.

3. Принципы выбора: не гадать, а считать

Подбор начинается не с цвета и бренда, а с цифр. Нужно ответить на три вопроса: сколько литров теплоносителя в системе, до каких температур она нагревается и какие пределы давления считаются нормой для котла и арматуры. От этого зависят объем, класс давления и тип мембраны.

Теплоноситель бывает разный. Чистая вода расширяется сильнее при переходе от 10 до 90 градусов примерно на 4 процента. В водно-гликолевых смесях коэффициент расширения обычно выше, а вязкость меняет гидравлику. Если вы используете антифриз, закладывайте поправку и проверяйте совместимость материала мембраны с составом жидкости.

3.1. Расчет требуемого объема

Упрощенный, но рабочий подход выглядит так. Сначала оцените общий объем системы: котел, буферная емкость, гидрострелка, радиаторы, теплые полы, трубопроводы. Паспортные данные помогают, по трубам объем можно определить по диаметру и протяженности, это быстрее, чем кажется.

Дальше прикиньте долю теплового расширения e. Для воды при нагреве до 80–90 градусов берут ориентировочно 3,5–4 процента. Для гликоля 30–40 процентов концентрации коэффициент выше на 10–20 процентов. На этом этапе полезно заложить небольшой запас, но без фанатизма.

Теперь переходите к эффективной вместимости бака. У мембранной емкости рабочая доля объема зависит от давления. Коэффициент полезного объема η рассчитывают как отношение разницы верхнего и нижнего рабочих давлений к верхнему давлению, переведенному в абсолютное. В практической записи удобно использовать бар и прибавлять единицу для перевода в абсолютные величины: η = (P2 − P1) / (P2 + 1), где P1 — холодное давление в точке подключения, P2 — максимальное рабочее, ниже уставки предохранительного клапана.

Дальше все просто: номинальный объем бака Vбак должен быть не меньше Vсистемы × e / η. Пример. В системе 800 литров воды, нагрев до 85 градусов, e принимаем 0,038. Если P1 равно 1,2 бар, а P2 — 2,5 бар, то η около 0,6. Получаем 800 × 0,038 / 0,6 ≈ 50,7 литра. Берем ближайшую стандартную емкость, добавляя 10–15 процентов на запас, и приходим к 60 литрам. Для систем с буфером в 1–2 куба цифры, понятно, вырастают. Подробней о расчетах и выборе можно прочитать в статье.

3.2. Давление, уставки, температура

Нельзя выбирать бак в отрыве от клапанов безопасности. Если предохранительный клапан на 3 бара, а котел рассчитан на 3,5 бара, то P2 разумно держать на уровне 2,5–2,7 бара, оставив поле до срабатывания. Класс давления бака должен иметь запас над верхней рабочей границей.

Температура тоже влияет. Для высокотемпературных контуров или солнечных систем выбирают мембраны из бутира или EPDM с расширенным температурным диапазоном. Для гликоля проверяют устойчивость к химии. Универсальных решений не бывает, смотрите паспорт.

3.3. Особые случаи

Если в котельной есть тепловой аккумулирующий бак, объем расширительного резервуара растет кратно. Для теплых полов с низкой температурой контуров это важно в меньшей степени, зато добавляются сотни метров труб и немалый суммарный объем воды. В многоэтажных зданиях ключевой параметр — статический напор. Он диктует минимальное холодное давление на верхних точках и влияет на предзаряд бака.

В котельных с несколькими гидравлически разделенными зонами иногда ставят отдельный бак для каждого контура. Это упрощает регулировку и уменьшает взаимное влияние зон при перетоках. Опыт показывает, что на сложных объектах раздельные емкости спасают от «гуляющего» давления куда лучше одной большой.

4. Какие бывают емкости и чем они отличаются

Основной выбор сейчас — закрытые мембранные или баллонные емкости. В них теплоноситель не контактирует с воздухом, нет испарения, меньше коррозии. Для небольших бытовых котлов производители часто встраивают небольшой резервуар, но в котельных средней мощности почти всегда нужен внешний.

Расширительные баки котельных различаются по креплению, геометрии, типу мембраны, материалу корпуса и допустимому давлению. Есть вертикальные и горизонтальные, напольные и настенные, фланцевые с заменяемой мембраной и неразборные.

4.1. Мембранные и баллонные

В мембранных баках резиновая диафрагма разделяет корпус на водяную и газовую полости. Простая конструкция, минимальная цена, компактность. Минус — при разрушении мембраны вода контактирует со стенками, что ускоряет коррозию. В баллонных емкостях теплоноситель находится внутри резинового мешка, а газ — снаружи. Стенки корпуса остаются сухими, а мембрану можно заменить через фланец. Такие баки дороже, но ремонтопригоднее и лучше переносят частые циклы.

Для систем с гликолем и высокими температурами разумно брать баллонные емкости и мембраны из материалов, устойчивых к температуре и химии. Для стандартных отопительных контуров достаточно качественной диафрагмы из EPDM с рабочим диапазоном до 90 градусов.

4.2. Компоновка и оснащение

Чаще всего баки поставляются с ниппелем для подкачки газа, резьбовым патрубком подключения, опорами и лакокрасочным покрытием. В крупной котельной удобны фланцевые модели: мембрану можно поменять без снятия корпуса. Это экономит часы простоя. Для настенных котлов подходят компактные плоские баки, но их используют только как вспомогательные.

Отдельные модели комплектуются кронштейнами для крепления на стену, переходниками на распространенные диаметры и изолирующими кожухами. Впрочем, теплоизоляция для расширительного сосуда не обязательна, на отдачу тепла он влияет мало.

5. Монтаж и обвязка: как сделать, чтобы работало годами

Хорошая котельная узнается по аккуратной обвязке. Здесь мелочей нет. Правильное место подключения, грамотная установка баков и обслуживание без отключения всего узла — это не прихоть. Это гарантия предсказуемого давления и долгого срока службы.

Важный принцип: к расширительной емкости не должно быть постоянного протока. Она работает как «пружина», а не как байпас. Поэтому подключают через короткий отвод к магистрали, а не в линию.

5.1. Место в схеме и тип подключения

Классическое место — на обратной линии, ближе к котлу, в точке с минимальными гидравлическими колебаниями, обычно перед насосом, на всасывающей стороне. Так бак системы видит реальное холодное давление, а насосы работают без кавитации. При наличии гидрострелки подключение делают к ее нейтральной зоне.

Нежелательно крепить тяжелую емкость «на трубу». У бака есть масса, особенно после заполнения, и она должна опираться на пол или на кронштейн. В подвесных вариантах проверяют несущую способность стены и используют анкерное крепление.

5.2. Узел присоединения: что обязательно

Собрать узел можно по простой схеме, но не экономьте на мелочах. В типовом варианте нужны:

• запорный кран между магистралью и баком с возможностью опломбировки в открытом положении;
• сливной кран на отводе к баку для обслуживания;
• американка или фланец для быстрого снятия;
• манометр на магистрали рядом с точкой подключения;
• предохранительный клапан с уставкой ниже максимально допустимого давления системы;
• автоматический воздухоотводчик в верхней точке участка.

Монтаж расширительных баков начинается с подготовки площадки и проверки предзаряда. С завода чаще всего приходят на 1,5 бара, но это лишь отправная точка. Настройку делают под свою высоту здания и рабочие давления. Обвязка расширительных баков выполняется так, чтобы емкость можно было отсечь и снять без остановки котельной, если есть резервный сосуд или предусмотрен временный режим.

5.3. Порядок работ шаг за шагом

Последовательность понятна, но соблюдение шагов экономит время. Коротко по делу:

1. Остановить котел и насосы, дождаться охлаждения контура до безопасной температуры.
2. Сбросить давление в системе до холодного расчетного уровня.
3. Отсоединить бак, полностью слить воду из его водяной полости.
4. Проверить и установить предзаряд по воздуху или азоту через ниппель. Подкачивать лучше азотом, он меньше уходит через мембрану.
5. Смонтировать бак на опоры или кронштейн, выровнять, подключить к отводному участку.
6. Открыть запорную арматуру, медленно заполнить систему, выпустить воздух из верхних точек.
7. Запустить насосы, прогреть котел, проверить по манометру поведение давления от холодного до горячего состояний.

На крупных емкостях ставят вибровставки и компенсаторы. Они гасят пульсации и снижают нагрузку на патрубки. В зонах возможной конденсации имеет смысл предусмотреть каплеуловители и дренаж.

5.4. Чего делать не стоит

Есть список ошибок, которые мы видим чаще других. Самые распространенные: шаровой кран перед баком без фиксации в открытом положении, подключение через длинный «гребенчатый» участок, где идет постоянный проток, монтаж на подающей линии прямо за котлом, когда температура и динамика давлений максимальные. Еще одна классика — бак у потолка без ревизии, под которым нельзя поставить лестницу. В реальной эксплуатации это превращается в квест.

И еще момент. Не ставьте между баком и магистралью грязевики, фильтры, обратные клапаны и прочую арматуру. Любой дополнительный элемент делает бак «слепым» к реальному давлению и может отделить его от системы в самый неподходящий момент.

6. Настройка давления: цифры, которые решают

В паспорте бака написано одно, а в здании живет другое. Поэтому перед вводом в работу настраивают предзаряд газовой полости. Это и есть «нулевая» точка, вокруг которой будет колебаться давление.

Алгоритм общий. Сначала определяют статический напор: разницу по высоте между точкой подключения бака и верхней точкой системы. На верхней отметке холодное давление должно быть не ниже 0,2–0,3 бара, чтобы не засасывать воздух. Холодное давление в точке бака берут как статический напор, переведенный в бары, плюс те самые 0,2–0,3 бара. Предзаряд выставляют равным этому значению или на 0,1–0,2 бара ниже.

6.1. Пример настройки

Двухэтажный дом, бак стоит на уровне котельной, верхняя точка системы на 7 метрах выше. Значит, статический напор около 0,7 бара. Добавляем 0,3 бара запаса и получаем 1,0 бар холодного давления на уровне бака. Предзаряд выставляем 0,9–1,0 бар. Если предохранительный клапан на 3 бара, то верхняя рабочая точка P2 разумна в диапазоне 2,5–2,7 бара. При прогреве до максимума давление не должно пересекать уставку клапана.

В многоэтажном здании с высотой столба 25 метров расчет меняется. Статика уже около 2,5 бара, и предзаряд придется поднимать на соответствующее значение. Иначе верхние радиаторы будут «подсасывать» воздух, а котел привычно дойдет до срабатывания клапана.

6.2. Проверка и обслуживание

Раз в год бак стоит осматривать и мерить предзаряд. Делают это на пустом сосуде, иначе показания будут ложными. Снижение давления на 0,2–0,3 бара за сезон — нормальная история, особенно если внутри воздух. Если возможно, держите газовую полость на азоте, он уходит заметно медленнее.

Признаки проблем очевидны: частое срабатывание предохранительного клапана, «качели» давления при нагреве, непрекращающиеся подшипниковые песни в насосах. При разрыве мембраны бак набирает воду в газовую полость, на ниппеле появляется влага. Тут уже не до подкачки, нужна замена мембраны или всего корпуса.

7. Варианты и нюансы для разных систем

В котельных с каскадом котлов у каждой ступени иногда есть свой контур с отдельным сосудом. Это удобно для сервисного обслуживания: одну ветку можно снять без остановки всей установки. В системах с твердотопливным котлом особое внимание уделяют верхним границам давления и объему, так как инерция огромна, а перегрев возникает быстро.

Для теплоснабжения промышленных зданий, где в контуре работает смесь гликоля, лучше ставить емкости с заменяемыми баллонами. Гликоль стареет, а мембраны отрабатывают ресурс быстрее, чем в воде. Меняемый элемент в таком случае экономит бюджет и ускоряет ремонт.

8. Когда нужен второй бак и как его подключать

Иногда одного сосуда мало. Причины две. Первая — объем системы вырос, к котельной добавили очередную гидравлическую ветку. Вторая — нужно обеспечить ремонтопригодность без остановки. Тогда ставят второй параллельный бак через собственный узел присоединения, а между ними держат перемычку.

При параллельной работе балансируйте предзаряды. Иначе один сосуд возьмет на себя почти весь диапазон, а второй будет мебелью. Разница предзаряда на ниппелях должна быть не больше 0,1 бара. Патрубки отводов делайте одинаковой длины, чтобы гидравлические сопротивления совпадали.

9. Техника безопасности, о которой стоит помнить

Любые работы с давлением — это не мелочь. Перед демонтажом бака убедитесь, что запорная арматура закрыта, а между краном и емкостью сброшено давление. Никогда не снимайте фланцевую крышку при остаточном давлении в газовой полости. Проверяйте уставку предохранительного клапана и его работоспособность. Он не для красоты, он реально спасает оборудование.

И еще. Нельзя оставлять бак в неотапливаемом помещении без защиты. Замерзшая мембрана хрупкая, а лед в водяной полости рвет корпус. В наружных блоках и чердачных зонах нужна термозащита.

10. Практические подсказки из опыта

Есть несколько простых правил, которые десятки раз выручали на объектах. Первое: как только вводите новую котельную, отметьте на корпусе бака дату настройки и величину предзаряда. Через год будет с чем сравнить. Второе: держите в сервисном наборе переходники для ниппелей и компактный азотный баллон. Выручает в самых разных местах, от частного дома до цеха.

Третье: если система капризничает по давлению, первым делом посмотрите на обвязку. Часто виноват не расчет, а один обратный клапан, спрятанный на отводе, или длинная «борода» из фитингов между магистралью и емкостью. Укорачивайте путь и убирайте лишнее. И четвертое: не забывайте, что Расширительные баки работают в связке с воздухоотводчиками. Без чистого выхода воздуха они лишь сглаживают симптомы.

11. Слово о терминологии и ключевых узлах

В профессиональной среде любят точность. Бак для котлов — это не всегда то же самое, что расширительный сосуд в составе системы теплоснабжения здания. Первый может быть встроенным, со своими уставками и ограничениями по объему. Второй — внешняя емкость, согласованная со всем контуром. Важно не путать уровни проектирования и не надеяться, что встроенный резервуар «вытянет» большой буфер или длинную сеть теплых полов.

В обвязку по умолчанию входит группа безопасности: манометр, воздухоотводчик, предохранительный клапан. Иногда ее ставят непосредственно на котле, иногда — на коллекторном узле. Она не заменяет бак, а работает с ним в паре.

12. Чаевые по пуско-наладке

Первый прогрев лучше вести ступенчато. Прогнали систему до 40–50 градусов, убедились, что давление растет плавно, воздух вышел, насосы работают тихо. Затем поднялись до рабочих температур и посмотрели на поведение манометра. Если при нагреве до максимума стрелка почти касается уставки клапана, значит, либо мало объема, либо предзаряд высоковат. Корректируйте по месту.

После нескольких дней работы проверьте давление еще раз. Мембраны и соединения «усаживаются», температура и влажность в котельной нормализуются. Подстройка занимает считанные минуты, а эффект заметен сразу.

13. Ключевые фразы и как они вплетаются в практику

Есть слова, за которыми стоят конкретные действия. Монтаж расширительных баков — это не просто прикрутить сосуд к трубе, а выстроить точку равновесия для всей системы. Обвязка расширительных баков — это про безопасность и удобство обслуживания. Установка баков — про грамотное место в гидравлической схеме, поддержку насосов и стабильную работу котла.

И еще один важный образ. Расширительные баки котельных — это те самые «амортизаторы» давления, без которых комфортная и тихая работа отопления превращается в лотерею. Когда они правильно подобраны и настроены, вся система звучит ровно, как хорошо отстроенный инструмент.

14. Услуги компании Техгазавтоматика в Екатеринбурге и Свердловской области

Если хочется решить вопрос один раз и надолго, доверьте подбор и работы команде, которая этим живет. Компания Техгазавтоматика занимается обслуживанием, монтажом и обвязкой емкостей для отопительных систем в Екатеринбурге и по всей Свердловской области. Мы приходим не с универсальными ответами, а с измерительными приборами и списком проверок.

Что делаем на объекте. Оцениваем реальный объем системы и уставки, проверяем предохранительные клапаны, считаем необходимую емкость, предлагаем конфигурацию узла подключения. Если нужно, меняем мембраны, собираем параллельные баки, настраиваем предзаряд. По окончании оставляем схему и значения настроек, чтобы любой дежурный инженер мог быстро сориентироваться.

14.1. Как проходит работа

Начинаем с выезда и диагностики. Смотрим на схему, фиксируем исходные давления, замеряем высоты. Дальше согласуем решение и приступаем к монтажу: подготовка площадки, модульная сборка узла, подключение и пуско-наладка. Работаем так, чтобы минимально вмешиваться в текущий график потребителей тепла.

По желанию клиента берем на обслуживание: раз в сезон проводим проверку предзаряда, тестируем клапаны, смотрим состояние мембран и резьбовых соединений. Это дешевле, чем устранять последствия аварийного сброса или кавитационного износа насосов.

14.2. Для кого наши услуги

Нам доверяют управляющие компании, частные заказчики с автономными котельными, промышленные площадки и бизнес-центры. Задачи разные, подход общий: считаем, подбираем, аккуратно монтируем, передаем объект с понятной документацией.

Если ваш проект на старте, подключимся на этапе согласования. Если котельная уже работает, начнем с аудита и предложим план улучшений без капитального передела. В обоих случаях цель одна — стабильное давление и спокойная работа оборудования.

15. Короткие ответы на частые вопросы

Можно ли ставить бак на подающую линию. Можно, но в подавляющем большинстве случаев лучшее место — обратка перед насосом. Там ниже температура и меньше динамические перепады.

Какой газ закачивать. Лучше азот. Воздух подходит, но он быстрее диффундирует через мембрану, и подкачка потребуется чаще.

Нужно ли теплоизолировать. Не обязательно. Теплопотери через корпус невелики, а изоляция усложняет осмотр. Исключение — сырые помещения с риском конденсата.

Что делать при частом срабатывании клапана. Проверить предзаряд, оценить объем, убедиться, что нет «перемычек» из арматуры между баком и магистралью. Часто помогает корректировка давления и укорачивание отвода.

16. Вместо послесловия

Хорошо подобранный и настроенный расширительный сосуд незаметен. Это лучший комплимент для узла, который круглые сутки держит систему в равновесии. В этом и есть смысл: однажды проделать расчет, аккуратно выполнить монтаж, грамотно настроить уставки и дальше спокойно заниматься делами. Если нужна помощь на любом этапе — от расчета до ввода в работу — Техгазавтоматика в Екатеринбурге и Свердловской области готова подключиться. Сбережете время, деньги и нервы, а котельная ответит вам тихой и ровной работой.
