Измерительные приборы

Введение

Котельная живет по своим законам. Здесь все держится на точных числах: давление, температура, расход, уровень. Любая ошибка в показаниях оборачивается перерасходом топлива, срывом графика теплоснабжения или, что хуже, аварийной ситуацией. Поэтому приборная часть в такой установки не декор, а нервная система. Стоит одной линии замолчать, и оператор остается без картины происходящего.

Эта статья собрана так, чтобы и руководителю, и инженеру по эксплуатации было удобно сверяться с ней в рабочих вопросах. Разберем, какие приборы ставят в котельных, чем они различаются и что показывают, как их обслуживать, когда и на каких условиях отправлять в поверку. И отдельно предложим, как упростить жизнь, если обслуживание, ремонт и поверку берет на себя специализированная компания в Екатеринбурге и Свердловской области.

1. Зачем котельной приборы контроля и учета

Основные задачи очевидны: безопасность, стабильность параметров, экономия топлива и учет энергии. Но за каждым пунктом стоят конкретные функции. Датчики дают обратную связь автоматике, на их показаниях строятся алгоритмы защиты, пуска и плавного выхода на режим. Без достоверных данных невозможны корректный учет тепла и доказательная работа с абонентами.

Еще одна причина уделять им внимание — требования регуляторов. Технические устройства, влияющие на безопасность и учет, должны быть допущены к применению, иметь действующую поверку и корректно эксплуатироваться. Это не формальность. Сорванная пломба на тепловычислителе или просроченная поверка манометра способна остановить весь узел учета или усложнить разбор полетов после инцидента.

2. Архитектура КИП котельной

Набор датчиков подбирают под технологическую схему. В простом виде: первичные преобразователи на трубопроводах и оборудовании, вторичные приборы с индикацией, контроллер или регуляторы, щит с сигнализацией, система архивирования. Связь бывает аналоговая 4–20 мА, частотная, импульсная, цифровая по Modbus или по HART поверх аналогового сигнала.

Отдельно стоит тема интеграции. Даже старые котельные сегодня дотягивают до диспетчеризации. Это дисциплинирует персонал, позволяет видеть тенденции и ловить деградацию датчиков по косвенным признакам — дрожанию сигнала, нестабильности нуля, расхождению двух параллельных каналов.

3. Основные группы приборов

Чтобы не тонуть в брендах, разложим по физическим величинам. Так проще увязать выбор с задачей и условиями монтажа. Для более полного представления об измерительных приборах котельных можете ознакомится с презентацией  или краткой статьей.

3.1 Температура: Термометры в котельной и датчики

Термометры в котельной бывают разные. Биметаллические удобны на локальных узлах — котлах малой мощности, насосных линиях, где важен быстрый взгляд. Заполняемые жидкостные применяют реже, но они понятны персоналу и хорошо работают в тяжелых условиях без питания. Для автоматизации используют датчики с электрическим выходом: термосопротивления Pt100/Pt1000 и термопары. Первые дает точность на низких и средних температурах, вторые незаменимы на высоких, например, в газоходах.

Правильный монтаж — половина точности. Датчик ставят в термокарман, добиваясь достаточной глубины погружения, чтобы не мерить стенку. Для теплоносителей это обычно 7–10 диаметров чувствительного элемента. На газоходах — надо учитывать тепловую инерцию и вибрацию, иногда ставят два датчика в разных точках и усредняют.

3.2 Давление: манометры в котельной и напоромеры в котельной

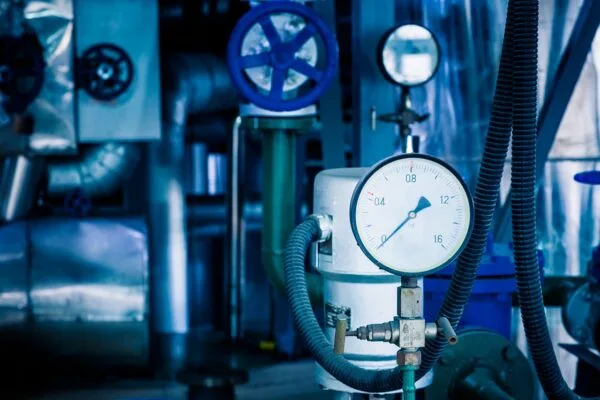

Манометры в котельной — контрольные приборы первой необходимости. По ним судят о работе котла, насосов, редукционных узлов, об опасном росте параметров. Для горячей воды и пара используют приборы с соответствующим диапазоном и классом точности, часто с глицериновым заполнением для подавления вибрации. Перед манометром ставят сифон, если это пар, и трехходовой кран для проверки, продувки и замены без остановки.

Напоромеры в котельной встречаются на тепловых пунктах и водоподготовке. Они показывают напор в метрах водяного столба — удобно для оценки гидравлики без пересчета из мегапаскалей. По сути это тот же манометр, протарированный в других единицах. Условия установки сходны: прямая точка отбора, отсутствие кавитации, правильная ориентация шкалы.

3.3 Расход и количество: расходомеры и тепловычисление

Расходомер — сложный выбор, потому что на него влияет все: диаметр, материал труб, наличие прямых участков, качество воды, диапазон расходов. В котельных применяют турбинные и крыльчатые для чистых теплоносителей, вихревые на паре, электромагнитные для воды с проводимостью, ультразвуковые — когда критична минимальная потеря давления и удобство монтажа. Дифференциально-напорные схемы с диафрагмой редко ставят на воду из-за грязи, но на паре они актуальны.

Отдельная часть — учет тепловой энергии. Состоит из расходомера, пары температурных датчиков и вычислителя. Современные тепловычислители хранят архивы, поддерживают импульсные и цифровые интерфейсы, взаимодействуют с АСУ. От стабильной работы узла учета зависит не только финансовая дисциплина, но и возможность отстаивать интересы при разногласиях с теплосетями и потребителями.

3.4 Уровень: деаэраторы, баки, подогреватели

На деаэраторах и в расширительных емкостях уровень контролируют поплавковыми сигнализаторами, гидростатическими преобразователями и, реже, ультразвуковыми датчиками. Поплавок прост и нагляден, но чувствителен к загрязнению. Гидростатика надежна, если обеспечить стабильное расположение трубки и не допускать завоздушивания. Ультразвук боится пара и турбулентности, зато удобен при сложном монтаже, где нельзя вскрывать емкость.

Для безопасности важны сигнализаторы минимального и максимального уровня, привязанные к логике защит. На паровых котлах на уровне экономайзера и барабана такие каналы традиционно дублируют.

3.5 Контроль газов и горения

В зонах возможной утечки ставят датчики метана, пропана, иногда водорода. В помещении котельной обязательны извещатели загазованности с выводом на сигнализацию и блокировку. На факеле полезны датчики пламени, в газоходе — анализ кислорода для настройки горения. Постоянный O2-контроль помогает сокращать избыточный воздух, снижать выбросы и экономить газ.

Газоанализаторы требуют регулярной калибровки на эталонных газовых смесях и внимательного отношения к фильтрам и пробоотбору. В противном случае погрешность растет незаметно, и автоматика начинает принимать неверные решения.

3.6 Электрические параметры

Счетчики электроэнергии, трансформаторы тока и напряжения, регистраторы качества питающей сети позволяют видеть полную картину. Насосы, вентиляторы, частотные приводы чувствительны к провалам напряжения и гармоникам. Регулярный мониторинг избавляет от «призраков» в поиске причин выбивания защиты или перегрева электродвигателей.

Персональному инструменту тоже уделяют внимание. Мультиметры, токовые клещи, мегомметры должны быть исправны и иметь действующую поверку, если их показания используются для официальных записей и отчетов.

4. Типы сигналов и совместимость

Классика жанра — токовая петля 4–20 мА. Она стойко переживает наводки, дает диагностику обрыва и короткого замыкания. Все чаще вместе с ней идет HART — поверх аналогового сигнала наводится цифровая связь для параметрирования и чтения расширенных данных. В распределенной автоматике прижились Modbus RTU и TCP. Для расходомеров остаются импульсные выходы, но если есть возможность — берите цифровой интерфейс, он избавляет от досадных ошибок при подсчете импульсов.

Не забывайте о зонах по взрывозащите. Газовая котельная требует соответствия группе и категории, барьеры искрозащиты и правильную прокладку линий. Это влияет на выбор датчика и на то, сколько стоит его поверка.

5. Монтаж: с первого раза правильно

Верная точка отбора решает многое. Для давления на паропроводе обязателен сифон или отстойник, иначе датчик увидит паровую температуру и быстро выйдет из строя. Для воды — фильтр перед импульсной линией, если система грязная. Не экономьте на трехходовых кранах и запорной арматуре возле приборов — без них любой ремонт превращается в остановку участка.

Расходомеру нужны прямые участки. Конкретные значения зависят от типа, но правило простое — чем дальше от насосов, задвижек и отводов, тем лучше. Электромагнитный датчик должен быть полностью заполнен, для этого его ставят на нижней горизонтальной ветви. Ультразвук — аккурат с воздухом и отложениями, для накладных вариантов чистая труба критична.

Кабельные подключения — отдельная тема. Экраны заземляются с одной стороны, силовые и сигнальные линии разводятся. В шкафах — аккуратные жгуты, маркировка. Теперь это не просто эстетика, а экономия времени на любом обслуживании.

6. Регулярное обслуживание: что действительно работает

Обслуживание — это не бюрократия, а борьба с естественными процессами. Накипь, коррозия, вибрация, температурные циклы и грязь рано или поздно доберутся до любой аппаратуры. Поэтому в план включают простые, но действенные операции.

• Еженедельно — визуальный осмотр шкал и дисплеев, проверка отсутствия течей на импульсных линиях, оценка дрожания стрелок.
• Ежемесячно — продувка сифонов и импульсных линий на паре, очистка фильтров, контроль креплений и карманов, тест сигнализации уровней.
• Ежеквартально — сверка показаний дублирующих каналов, эксплуатационная калибровка газоанализаторов по контрольным смесям, проверка архивов тепловычислителей.
• Ежегодно — поверка приборов, у которых межповерочный интервал равен году, ревизия запорной арматуры вокруг датчиков, обновление программных настроек с фиксацией в журнале изменений.

Все операции фиксируют в журнале с указанием исполнителя, параметров и замечаний. Это дисциплинирует, помогает отлавливать тренды деградации и защищает персонал в спорных ситуациях.

7. Поверка: правовые основы и практика

В России порядок определяет закон об обеспечении единства измерений. Средства измерений, используемые при коммерческом учете и в сфере промышленной безопасности, должны быть в реестре, иметь действующий сертификат об утверждении типа и проходить поверку с межповерочным интервалом, установленным методикой поверки и документацией производителя.

Есть первичная поверка — на заводе или после ремонта, и периодическая — в процессе эксплуатации. Результаты заносятся в ФГИС «Аршин», прибор маркируется поверочным знаком или пломбой. Для некоторых типов допустима поверка на месте, для других — только в лаборатории. Это важно, когда планируете демонтаж и простой системы.

Частый вопрос — периодичность. Она не унифицирована для всех. На практике встречается следующее:

• Механические манометры и напоромеры — обычно 1 год. В ряде случаев допускается 2 года, но лучше руководствоваться методикой конкретной модели и требованиями надзора.
• Датчики давления и температуры с аналоговым выходом — от 1 до 2 лет, в тяжелых условиях чаще выбирают год.
• Теплосчетчики — как комплект. Вычислитель и пара температурных датчиков нередко имеют 4 года, проточная часть расходомера 4–6 лет в зависимости от типа. Конкретные сроки смотрят в паспорте узла учета.
• Газоанализаторы — ежегодно, а калибровка по газовым смесям чаще проходит каждые 6–12 месяцев по инструкции эксплуатирующей организации.

Совет из практики: планируйте поверку партиями и связывайте с летним ремонтом. Так проще организовать «окно» без потери режимов. А там, где критичен непрерывный контроль, держите горячий резерв — второй канал на тройнике с отдельной запорной арматурой.

8. Документы и учет приборов

Даже идеальный монтаж не поможет, если в бумагах хаос. Для каждого средства измерений делайте карточку: модель, заводской номер, место установки, дата ввода, межповерочный интервал, дата последней поверки, номер записи в «Аршине», контакты сервиса. Прикладывайте протоколы калибровки, свидетельства, акты замены.

Хорошая практика — сводный календарный план на год с ответственными и запасом времени. Крупные котельные переходят на электронные журналы, интегрируют напоминания в корпоративные системы. Это снимает рутину и снижает риск пропуска сроков.

9. Нюансы по отдельным приборам

У каждого вида есть ловушки, о которых полезно помнить. Ниже — краткая выжимка из ежедневной практики эксплуатации.

9.1 Термометры в котельной

Термокарман подбирайте по материалу и длине, чтобы избежать резонанса и коррозии. Для точных измерений используйте теплопроводную пасту, она уменьшает тепловой зазор между датчиком и карманом. Если на линии большие перепады, предусмотрите компенсационный отрезок и зажим, чтобы не сломать гильзу при температурном расширении.

При замене термопары не забывайте про полярность проводов и класс термопары. Перепутанный удлинительный кабель дает систематическую ошибку, заметную далеко не сразу, особенно в медленно изменяющихся процессах.

9.2 Манометры в котельной

Сифон на паре обязателен, форма — U-образная или кольцевая. Без него до стрелочного механизма доберется температура, и прибор долго не проживет. Трехходовой кран — экономия нервов, он позволяет проверять нуль и менять манометр без слива. Для пульсирующих линий берите с демпфером или с глицерином в корпусе.

Следите за классом точности. На защитах достаточно 1,5–2,5, на узлах настройки и в регистраторах — лучше 1,0. И не держите шкалу на пределе — рабочая зона должна быть в средней трети, иначе износ механизма ускоряется, а погрешность растет.

9.3 Напоромеры в котельной

Они удобны на узлах водоснабжения и тепловых пунктах, где инженеру проще мыслить напором. Но здесь тоже важнее качество отбора — отвод должен быть без завихрений, линию не затапливают воздухом. Пересчет в метры помогает стыковаться с гидравлическими расчетами сети.

Если на участке много железа в воде, ставьте фильтр и продувку. Напоромеры чувствительны к грязи не меньше, чем обычные манометры.

10. Ошибки, которых можно избежать

Список знаком любому эксплуатационщику. Но полезно освежить память.

• Датчик поставили «куда было удобно», а не там, где нужна репрезентативная точка. Итог — постоянные загадки с трендами.
• Нет запорной арматуры перед прибором. Любая мелочь превращается в остановку.
• Сломали термокарман при следующем ремонте, потому что не учли расширение трубопровода.
• Забыли про продувку импульсных линий на паре — сифон высох, показания поплыли.
• Раз в год меняют батарейку в регистраторе, но не выгружают архивы — в нужный момент данных нет.

Многие ошибки лечатся единообразными решениями: типовые узлы отбора, одинаковые краны и фитинги, маркировка. Неплохо иметь небольшой склад расходников — карманы, сифоны, прокладки, хомуты, разъемы.

11. Современные тенденции

Даже в небольших котельных появились беспроводные датчики для второстепенных точек, предиктивная диагностика по трендам и удаленная поверка вычислителей через защищенные каналы. Не обязательно внедрять все сразу. Часто достаточно пару узких мест закрыть надежными приборами с цифровым интерфейсом — и количество ложных тревог резко падает.

Еще заметен тренд на кибербезопасность. Щиты теперь не подключают к «открытому» интернету напрямую, вводят ролевой доступ, журналируют действия. Данные измерений — это уже не только технологическая информация, это актив, который помогает управлять ресурсами.

12. Как готовиться к поверке без лишнего простоя

Главный секрет — готовить площадку. Если прибор снимается, вокруг него должна быть «обвязка» для безопасного демонтажа. Это тройник с заглушкой, запорные вентили, штуцер для контроля. В паспорт заранее вписывают актуальные данные, чтобы не бегать с бумажками по цеху в день поверки.

При поверке на месте организуют доступ к точке, питание для эталонных средств, безопасную зону. Для тепловычислителей — выгружают архивы до вмешательства, фиксируют конфигурацию и при необходимости печатают отчеты. После работ — сверяют показания параллельных каналов и подписывают акт приемки.

13. Безопасность прежде всего

Работа с давление и горячими средами требует дисциплины. Любой демонтаж — только при снятии давления или при наличии двойной арматуры с проверкой. Пар — коварен, остаточный конденсат в сифоне может выстрелить. На газовых линиях — газоопасные работы по наряду, с проверкой загазованности и контролем воздуха в помещении.

При подключении переносных приборов соблюдайте требования по взрывозащите и электробезопасности. И не забывайте, что персональные средства измерений тоже должны быть исправны, иначе от измерения будет больше вреда, чем пользы.

14. Измерительные приборы котельной и учет тепла

Измерительные приборы котельной отвечают за корректный учет тепла не меньше, чем за безопасность. Узел учета — это не просто «поставили теплосчетчик и забыли». Он требует регулярной проверки правильности установки датчиков температуры на прямой и обратке, проверки направлений потока на расходомере, актуализации параметров теплоносителя и диаметра трубопровода в настройках.

В спорных ситуациях выручает сравнение с расчетными данными по гидравлике и теплопотреблению. Если показания не сходятся, ищут причину: от сбоев в датчиках до неправильных коэффициентов. Хорошо, когда у подрядчика есть опыт разбора таких кейсов — экономит время и нервы.

15. Почему экономить на приборной части дорого

Дешевый датчик, поставленный в грязной воде без фильтра, быстро сдается. В итоге вы платите дважды — за простой и за новую закупку. Похожая история с отсутствием запаса: один прибор на весь узел учета выглядит экономно, пока он не уйдет в поверку и не остановит расчеты.

Баланс прост. Качественный датчик, правильный монтаж, продуманная обвязка, запас на складе и понятный регламент обслуживания. Это не роскошь, а способ держать систему в тонусе без героических усилий.

16. Услуги компании Техгазавтоматика в Екатеринбурге и Свердловской области

Если хочется снять с плеч рутину и риски, часть задач можно отдать на аутсорс. Компания Техгазавтоматика работает с котельными разных масштабов и предлагает полный цикл — от диагностики до ввода в эксплуатацию после поверки. Практический подход, знакомство с местными условиями и требованиями надзора — это заметная экономия времени.

Что берем на себя:

• Диагностика и ремонт. Выезд инженера, проверка узлов отбора, замена термокарманов, сифонов и запорной арматуры, настройка датчиков и регуляторов. Ремонт стрелочных и электронных приборов, восстановление работоспособности узла учета тепла.
• Замена оборудования. Подбор аналогов и современной замены с учетом присоединительных размеров и интерфейсов, монтаж и пусконаладка, интеграция в существующую систему диспетчеризации.
• Снятие на поверку и установка после поверки. Организация демонтажа, транспортировка в аккредитованную лабораторию, ведение документооборота, отметка в ФГИС «Аршин», обратный монтаж с проверкой показаний и пломбирование.
• Сервисное обслуживание. Регламентные осмотры, ежеквартальная калибровка газоанализаторов, проверка архивов тепловычислителей, обучение персонала работе с КИП.
• Аварийный выезд. Оперативная реакция на сбои датчиков давления, температуры и расхода, восстановление минимально необходимого контроля до комплексного ремонта.

Работаем по Екатеринбургу и всему региону. Помогаем с планом поверок «под ключ», подсказываем, где можно сделать поверку на месте, а где без лаборатории не обойтись. Если нужно — держим на складе типовые позиции под ваш парк, чтобы замена проходила без задержек.

17. Организация сервиса вместе с подрядчиком

Хорошая схема простая. На старте аудит: актуальный перечень приборов, их состояние, сроки поверки, слабые места монтажа. Затем — план-график на год с привязкой к технологическим окнам. Параллельно согласовывается номенклатура ЗИП, перечень работ, SLA на аварийные выезды.

На этапе внедрения важно сохранить следы — всю конфигурацию, архивы, исходные настройки. Техгазавтоматика фиксирует изменения, отдает закрывающие документы и обучает персонал нюансам конкретных моделей. В результате котельная получает прозрачный контур ответственности и предсказуемые сроки.

18. Критерии выбора приборов под задачу

Выбирая датчик или регистратор, смотрите не только на цену и диапазон. Важны рабочая среда, температура, давление, вибрации, наличие угрозы взрыва, интерфейсы, требования к монтажу. Если среда грязная — берите приборы, рассчитанные на отложения и кавитацию. Если нужна точность — заранее продумывайте месту отбора и возможность эталонной проверки на месте.

Бонус — унификация. Однотипные модели упрощают обучение, снижают номенклатуру запасных частей и ускоряют ремонт. Это особенно чувствуется на узлах с дежурным персоналом, где оперативное восстановление важнее всего.

19. Роль обучения и внутренних регламентов

Даже идеальный комплект КИП превращается в груду металла, если персонал не понимает, что и как с ним делать. Раз в год имеет смысл проводить короткий внутренний курс: правила отбора, продувка сифонов, работа с тепловычислителем, выгрузка архивов, контроль газоанализатора. У многих вопросов есть поведенческая сторона — привычка отмечать изменения в журнале и сразу сообщать об отклонениях.

Регламент должен быть коротким и понятным. В нем — перечень операций, периодичность, ответственные и чек-листы. Никакой лишней воды. Документ лежит не в дальнем каталоге, а в щите оператора и в телефоне у мастера. Такой подход дает больше эффекта, чем толстые тома инструкций.

20. Экономика точных измерений

Цифры дисциплинируют. Точный O2 в дымовых газах — это снижение расхода газа и выбросов. Стабильная температура обратки — уменьшение теплопотерь. Правильный учет — отсутствие штрафов и длительных споров с контрагентами. Даже простой манометр, поставленный в правильное место, способен вернуть вложения, если благодаря ему вовремя увидели кавитацию на насосе и спасли агрегат.

Когда смотришь на приборы не как на «обязательную нагрузку», а как на инструмент управления, решения становятся рациональнее. Выходит на первый план точность и надежность, затем обслуживание и, лишь в конце, стоимость покупки.

21. Заканчиваем — и начинаем действовать

Хорошая котельная узнается по мелочам. Чистые шкалы, ровные жгуты, подписанные краны, аккуратные термокарманы. Это значит, что значения на дисплее — не украшение, а отражение реальности. А значит, автоматике можно доверять, а ремонты планировать, а не «тушить пожары».

Если нужен партнер, который возьмет на себя обслуживание приборной части, поверку и быстрые ремонты, у Техгазавтоматики для этого есть люди, инструмент и отлаженные маршруты по Екатеринбургу и Свердловской области. Если предпочитаете работать своими силами, используйте эту статью как опорный план: проверяйте точки отбора, думайте о поверке заранее, не забывайте про Термометры в котельной, следите, чтобы манометры в котельной и напоромеры в котельной были исправны, и держите под рукой контакт того, кто поможет в сложный момент. Так котельная будет служить надежно, спокойно и предсказуемо — как и должна.
