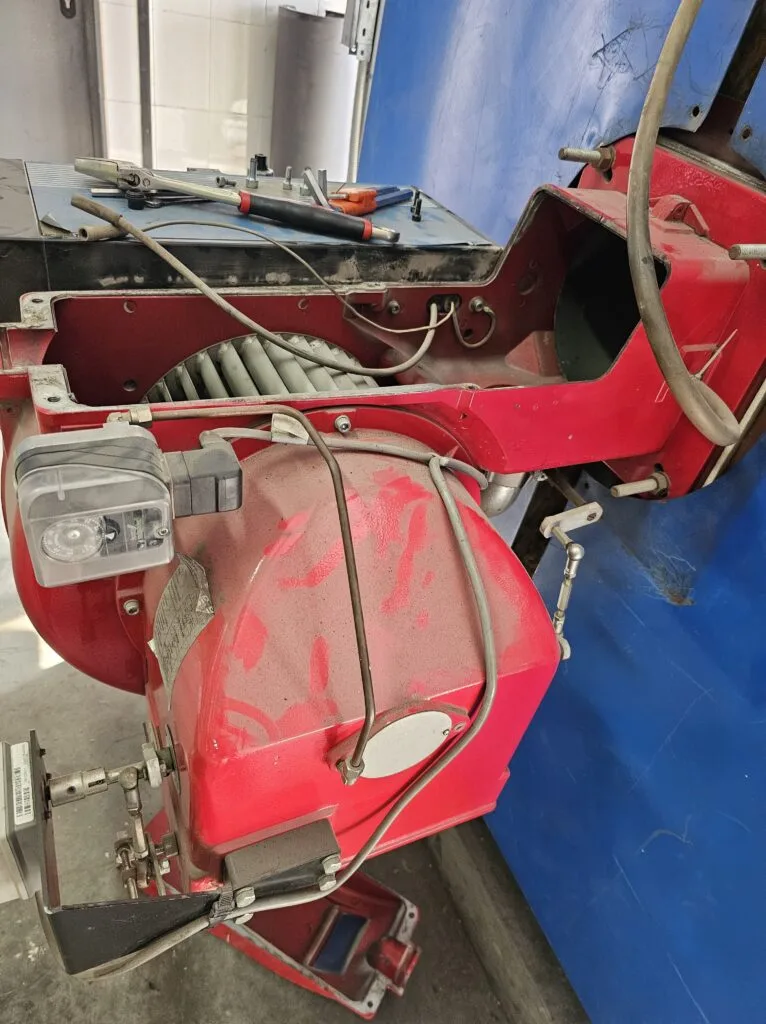

Диагностика и ремонт горелок
Все виды горелок- Диагностика горелок
- Ремонт горелок
- Замена компонентов
- Настройка режимов
- Техническая поддержка

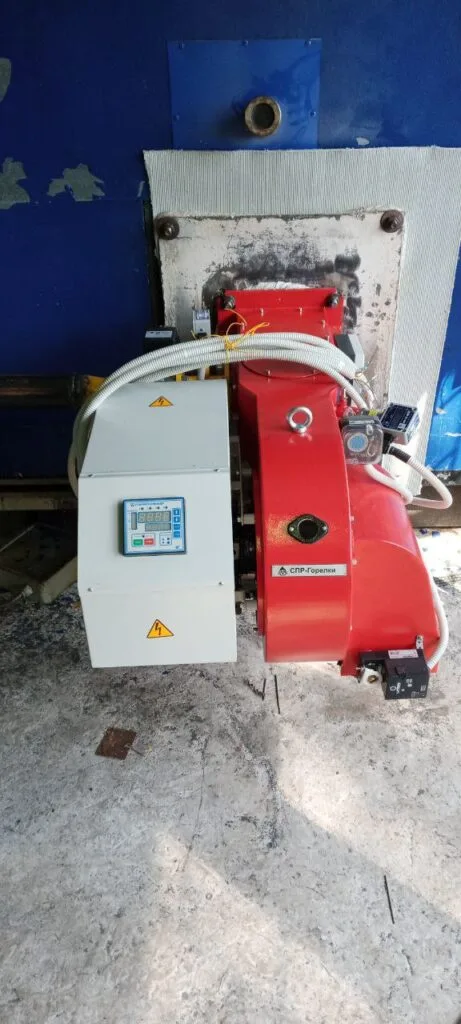

Газовые горелки котлов
Существует огромное количество разновидностей газовых и дизельных горелок, а так же огромное количество производителей, потребителей, обслуживающих и сервисных организаций связанных с этим техническим изделием.
Наиболее часто можно встретить горелки фирм Viessmann, Cib Unigas, Baltur, Ferroli, Lamborgini, Oilon и др.
Неисправности горелок случаются довольно часто вне зависимости от марки и производителя. Самый важный этап в ремонте — правильная диагностика горелки и тут у каждой горелки есть своя «изюминка», знания о которой невозможно получить в теории, а только лишь с опытом.
Основные неисправности горелок
- К наиболее часто встречающимся неисправностям горелок можно отнести:
- Неисправность вентилятора горелки
- Неисправность электрода ионизации
- Неисправность оптического датчика пламени
- Неисправность блока клапанов
- Неисправность трансформатора розжига
- Неисправность электрода розжига
- Неисправность датчика давления воздуха
- Неисправность электронных компонентов — топочного автомата, управляющего контроллера.
- Неисправность блока герметичности котла
- Неисправность сервопривода заслонок
Для каждой из этих неисправностей характерны те или иные признаки. Дизельная горелка может иметь такую же неисправность как газовая горелка, с теми же самими признаками, но в корне отличающуюся по своей первопричине. Давайте рассмотрим неисправности подробнее..
1. Неисправность вентилятора горелки может возникнуть по множеству причин :
- Неисправность пускателя двигателя вентилятора
- Заклинивание подшипников вала электродвигателя
- Короткое замыкание в обмотках электродвигателя
- Неправильное направление вращение( для трёхфазных двигателей)
В случае подозрения на неисправность горелок именно по вентилятору, стоит обратить внимание на следующие моменты:
- Происходит ли запуск двигателя?
- Нет ли посторонних шумов при вращении вентилятора
- Не происходит ли отключение автоматического вентилятора горелки при попытках запуска вентилятора

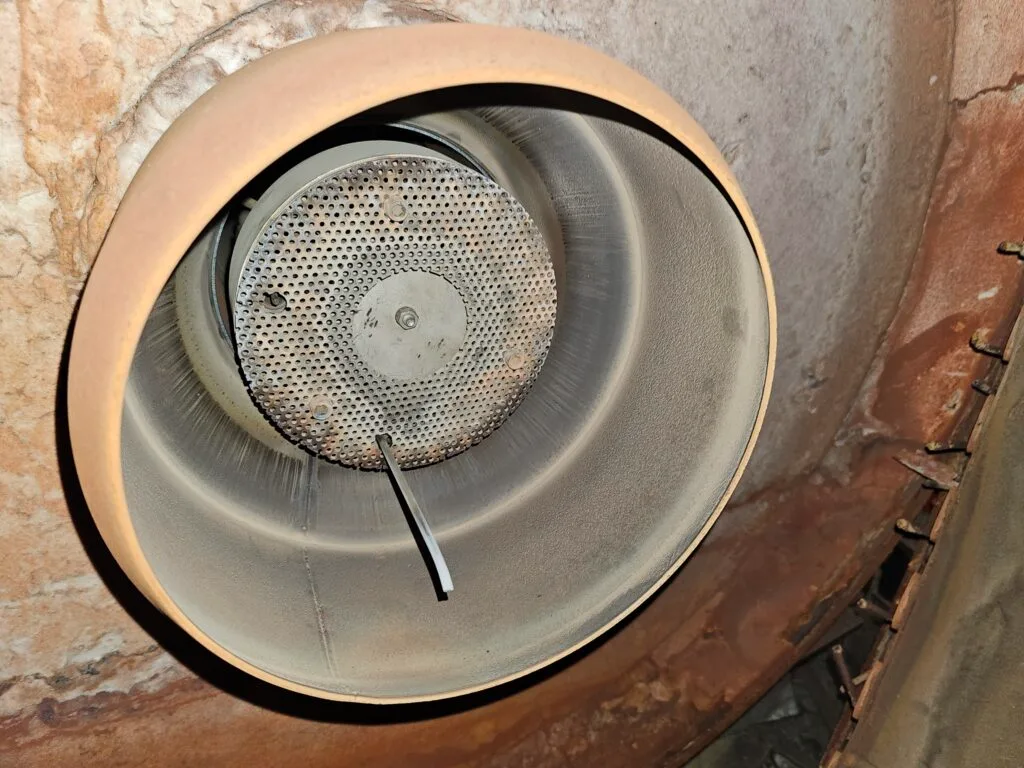

2. Неисправность электрода ионизации чаще всего выглядит следующим образом — ваша газовая или же дизельная горелка разжигается, горит несколько секунд и аварийно останавливается. Это может говорить о том что горелку пора доставать для замены или очистки электрода, но чтобы не сделать пустую работу, рекомендуется сначала произвести замер токов ионизации, подключив в цепь электрода последовательно мультиметр. Контроль токов ионизации осуществляется контроллером или же топочным автоматом, поэтому искать значение приемлемых токов нужно в их инструкции, это значение там точно есть. Причины неправильной работы электрода
- Смещение положения по причине ослабления крепления
- Загрязнение поверхности электрода
- Отгорание в следствии долгой работы
- Плохой контакт на разъеме электрода
Неисправность оптического датчика пламени имеет абсолютно те же симптомы и решается теми же методами — чаще всего заменой.

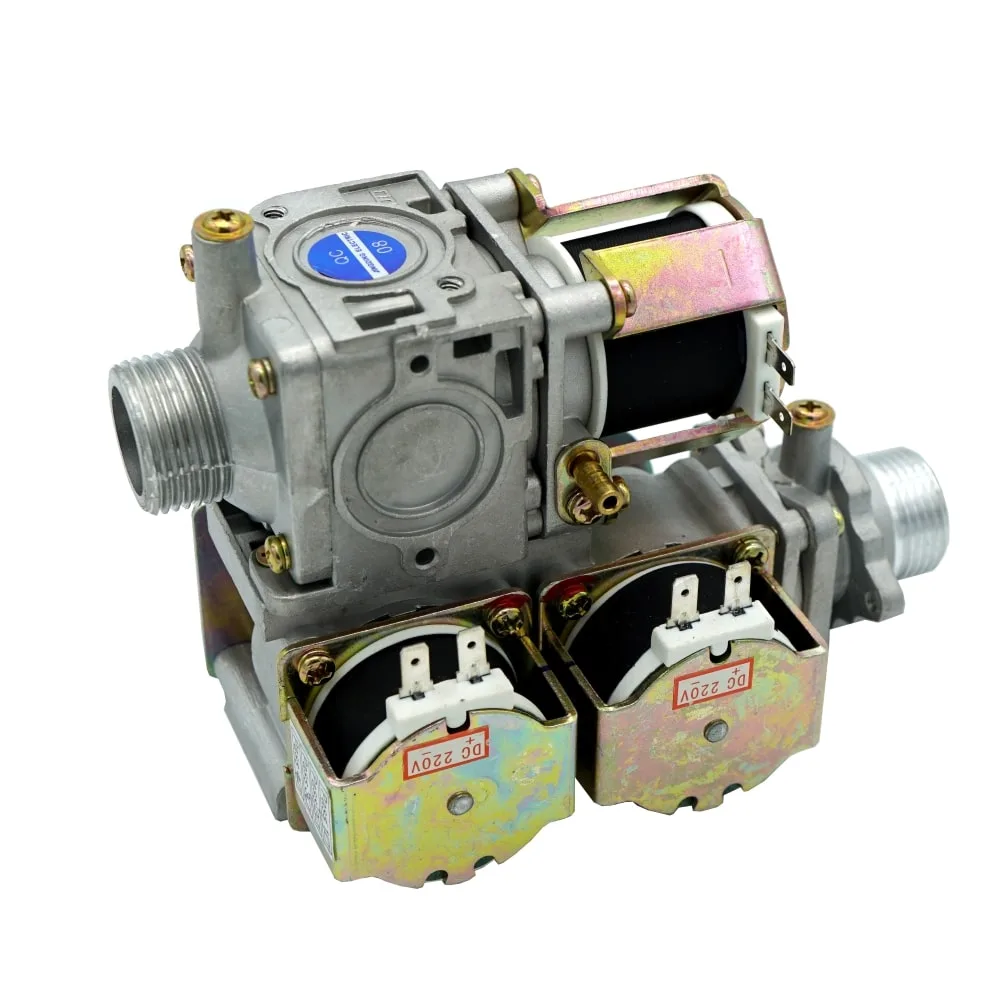

Неисправность блока клапанов может произойти только если у вас газовая горелка, т.к это устройство управляющее подачей газа. Выглядит неисправность горелки как отсутствие розжига в установленное время. Разжигаться просто не чему, клапан не открылся и не подал газ. Основные причины неисправности клапанов следующие:
- Короткое замыкание в обмотках электромагнитного капана
- «Залипание» клапана вызванное долгим перерывом в работе ( летний период)
- Отсутствие управляющего напряжения в момент розжига
- Недопустимый температурный режим( в зимнее время очень холодный газ, вызывает загустение масла в гидравлической части клапанов, что приводит к более медленному его открытию)
Неисправность трансформатора розжига может выглядеть как отсутствие пламени в момент розжига. Происходит это из-за короткого замыкания в обмотках трансформатора. Подтвердить неисправность можно подав на трансформатор принудительно напряжение и убедившись в отсутствии искры.
Датчик давления воздуха контролирует наличие подачи воздуха вентилятором в зону сгорания топлива. Его задача подтвердить что вентилятор создаёт воздушный поток. Неисправность датчика будет выглядеть как запуск вентилятора горелки и аварийная остановка через 5-10 секунд, до этапа закрытия заслонок и начала розжига. Причины поломки:
- Сломавшиеся измерительные компоненты датчика
- Забитые трубки отбора давления
- Сбившиеся настройки датчика
- Отсутствие электрического контакта(по разным причинам) на клеммах датчика

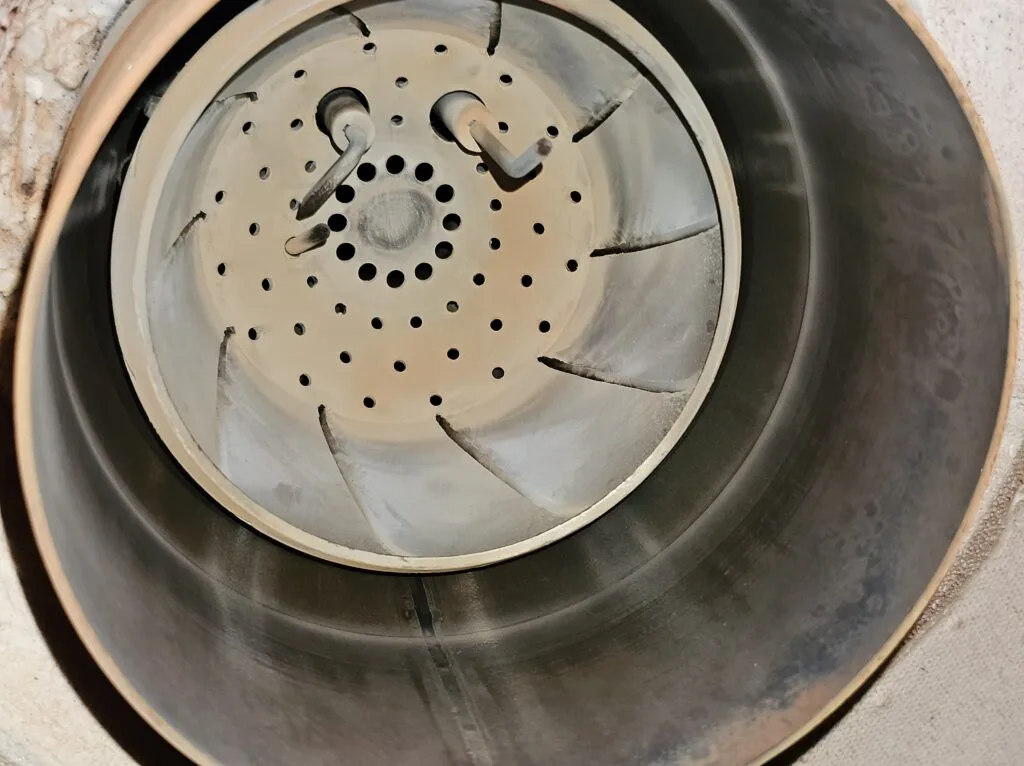

Неисправность электрода розжига будет заключаться в отсутствии искры в момент розжига. Возникает неисправность по следующим причинам:
- Смещение электрода в креплениях, что приводит к отсутствию или удлиннению тела искры и «сдувания» её газовоздушной смесью
- Нарушенная изоляция проводов электрода. Это приводит к появлению искры не в зоне сгорания топлива, а в зоне нарушенной изоляции.
- Изменение геометрической формы электрода или его загрязнение, что так же приводит к отсутствию искры.
Проявлений неисправности топочного автомата огромное количество. Так как он отвечает за всю диагностику горелки, то индикация любой неисправности может быть на самом деле неисправностью самого топочного автомата. Диагностировать его поломку при отсутствии явных признаков дело очень непростое. При появлении подозрений на этот компонент, самым быстрым способом диагностики будет установка автомата с другого котла, если котлов несколько.
Диагностика неисправности горелок может оказаться очень непростым делом. Это именно тот случай когда решает не цена, красивая реклама или обещания, а исключительно опыт. Для определения неисправностей иногда приходится проводить детективные расследования и применять эмпирические методы исследования. Компания Техгазавтоматика с удовольствием готова предложить свои услуги по ремонту горелок. Опыт наших сотрудников начинается с цифры — 10 лет.
